一种家用多功能组合折叠椅的制作方法

本实用新型涉及一种家具，特别是涉及一种家用多功能组合折叠椅。

背景技术：

在居家生活中，家中需要配备多种家具，比如椅子、凳子、梯子等，这样功能单一的家具既浪费资源，又会占据大量空间，对于有婴幼儿的家庭还需备有婴幼儿桌椅和用餐椅，而且这些婴幼儿桌椅和用餐椅很占地方，而且等孩子长大一点后不需要了就会丢弃，造成资源浪费，对于目前居住空间昂贵的现状， 亟需一物多用的家具。

技术实现要素：

本实用新型的目的在于提供一种家用多功能组合折叠椅，满足家庭蹬高作业以及婴幼儿坐和用餐需要。

本实用新型实现上述目的所采用的技术方案是 ：所述的一种家用多功能组合折叠椅，它包括 ：椅背、座板、座板下的椅腿，所述座板分为前座板和后座板，靠近椅背的座板为后座板、与其相对的是前座板，前座板下安装有前支撑架、后座板下设有后支撑架，前支撑架中间位置安装有前踏板，后支撑架中间位置设有后踏板，前支撑架两侧面成正“A”字形，后支撑架两侧成倒立的“A”字形，前、后支撑架合拢形成所述椅腿，所述前、后座板通过铰链连接，并可使后座板可绕前座板边旋转180度后椅背上边缘着地，其特征在于：本家用多功能组合折叠椅子还包括婴幼儿餐盘和婴幼儿围栏，婴幼儿餐盘可拆卸地安装在所述家用多功能组合折叠椅的侧面，所述后踏板下方左、右两边各安装有一根可伸缩拉杆，两根可伸缩拉杆的拉伸端的末端通过一横杆活动连接形成所述婴幼儿围栏，此时的一种家用多功能组合折叠椅成婴幼儿座椅状，将所述婴幼儿餐盘安装在所述婴幼儿围栏上时，所述一种家用多功能组合折叠椅成婴幼儿用餐椅状，将婴幼儿餐盘拆下后可伸缩拉杆缩回后踏板上时，所述一种家用多功能组合折叠椅成楼梯状，将后座板绕前座板转动180度使前、后支撑架合拢时，所述一种家用多功能组合折叠椅成成人座椅状。

所述婴幼儿餐盘的被面除外其它面均设有一层印有彩色图案的软垫。

作为更进一步地改进，所述婴幼儿餐盘上还设置有用于放置饭碗的凹槽，使得饭碗不易被婴幼儿打翻。

所述凹槽内及周边贴有随温度变化而变色的硅胶垫片。

所述前、后座板宽度的比最好是1:4。

本实用新型的优点是 ：本实用新型由于可以通过旋转，使一把普通的椅子在具有现有的功能同时还具有梯子的功能，将踏板上的伸缩杆拉出后连接上横杆形成围栏使之具有婴幼儿座椅的功能，在围栏上安装上婴幼儿餐盘后使之具有婴幼儿用餐椅的功能，同时还具有使用与保管均方便的优点。

附图说明

图1是本实用新型成成人座椅状态结构示意图；

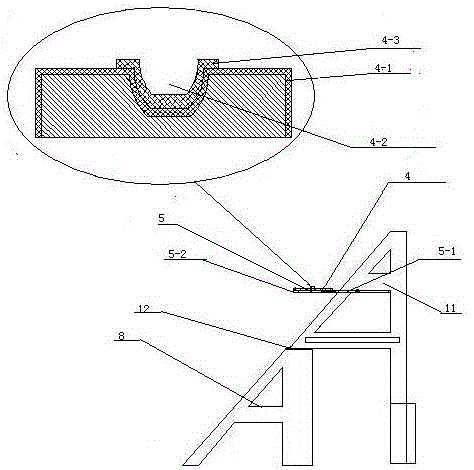

图2为本实用新型成婴幼儿用餐椅状态结构示意图。

在图中，1、椅背，2、座板，3、椅腿，4、婴幼儿餐盘，4-1、印有彩色图案的软垫，4-2、凹槽，4-3、硅胶垫片，5、婴幼儿围栏，5-1、可伸缩拉杆，5-2、横杆，6、前座板，7、前支撑架， 8、前踏板，9、后座板，10、后支撑架，11、后踏板，12、铰链。

具体实施例

下面将结合附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例,，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的 所有其他实施例，都属于本实用新型保护的范围。

在附图中，一种家用多功能组合折叠椅，它包括 ：椅背1、座板2、座板2下的椅腿3、婴幼儿餐盘4和婴幼儿围栏5，婴幼儿餐盘4可拆卸地安装在家用多功能组合椅的侧面，婴幼儿餐盘4的被面除外其它面均设有一层印有彩色图案的软垫4-1，其上还设置有用于放置饭碗的凹槽4-2，凹槽4-2内及其周边贴有随温度变化而变色的硅胶垫片4-3。座板2分为前座板6和后座板9，其宽度的比是1:4，靠近椅背1的座板为后座板9、与其相对的是前座板6，前座板6下安装有前支撑架7、后座板9下设有后支撑架10，前支撑架7中间位置安装有前踏板8，后支撑架10中间位置设有后踏板11，前支撑架7两侧面成正“A”字形，后支撑架10两侧成倒立的“A”字形，前、后支撑架合拢形成所述椅腿3，所述前、后座板通过铰链12连接，并可使后座板9可绕前座板6边旋转180度后椅背1上边缘着地，所述后踏板11下方左、右两边各安装有一根可伸缩拉杆5-1，两可伸缩拉杆5-1的拉伸端的末端通过一横杆5-1活动连接形成所述婴幼儿围栏5，此时的一种家用多功能组合折叠椅成婴幼儿座椅状，将所述婴幼儿餐盘4安装在所述婴幼儿围栏5上时，所述一种家用多功能组合折叠椅成婴幼儿用餐椅状，将婴幼儿餐盘4拆下后可伸缩拉杆5-1缩回后踏板11下时，所述一种家用多功能组合折叠椅成楼梯状，将后座板9绕前座板6转动180度使前、后支撑架合拢时，所述一种家用多功能组合折叠椅成成人座椅状。
