一种组合柜的制作方法

本实用新型涉及一种箱体，具体涉及一种组合柜。

背景技术：

现有的玩具箱一般包括一个柜体，在柜体上通过隔板将柜体分隔成多个储藏腔体，每个腔体可分别单独安放玩具。

现有的组合柜一般是固定的整体，该组合柜不能满足各个安装空间，使用非常不方便。

另外，现有技术中，也有出现通过多个柜体进行组合形成玩具箱，但是这种组合柜结构非常复杂，组合形状有限，制造成本高，且质量也不好。

技术实现要素：

本实用新型为了解决上述问题，从而提供一种组合柜。

为达到上述目的，本实用新型的技术方案如下：

一种组合柜，所述组合柜包括至少一个柜体，所述柜体包括第一矩形盒体和第二矩形盒体，所述第一矩形盒体的四个侧边上分别垂直设有一连接板，每个连接板上分别开设至少一个连接孔，所述第二矩形盒体位于第一矩形盒体上方，所述第二矩形盒体的四个侧边分别与连接板连接，所述第二矩形盒体为开口状的空心盒体。

在本实用新型的一个优选实施例中，所述第二矩形盒体内设有一可拆卸的隔板。

在本实用新型的一个优选实施例中，所述组合柜包括两个柜体，这两个柜体分别通过连接板上的连接孔依次水平连接。

在本实用新型的一个优选实施例中，所述组合柜包括三个柜体，这三个柜体分别通过连接板上的连接孔依次水平连接。

在本实用新型的一个优选实施例中，所述组合柜包括四个柜体，这四个柜体分别通过连接板上的连接孔依次水平连接，位于底侧的柜体的侧边上设有一垫板。

本实用新型的有益效果是：

本实用新型结构简单，安装和组装都非常方便，可根据实际需求组合成各种形状，并且制造成本低和质量高。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为柜体的结构示意图；

图2为实施例1的结构示意图；

图3为实施例2的结构示意图；

图4为实施例3的结构示意图；

图5为实施例4的结构示意图；

图6为实施例5的结构示意图；

图7为实施例6的结构示意图；

图8为实施例7的结构示意图；

图9为实施例8的结构示意图；

图10为实施例9的结构示意图。

具体实施方式

为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述本实用新型。

参见图1，本实用新型提供的组合柜，其包括至少一个柜体100。

每个柜体100都包括第一矩形盒体110和第二矩形盒体120。

第一矩形盒体110，其是用于支撑第二矩形盒体120和便于柜体100之间的连接。

在第一矩形盒体110的四个侧边上分别垂直设有一连接板111。

连接板111是便于各个柜体100之间的连接，在每个连接板111上分别开设至少一个连接孔1110，各个柜体100之间通过螺钉穿过连接孔1110进行连接。

并且，柜体100水平边上连接板111上的连接孔1110可与另外一个柜体100水平边上连接板111上的连接孔1110对应配合，柜体100水平边上连接板111上的连接孔1110可与另外一个柜体100垂直平边上的连接板111上的连接孔1110也对应配合。

本事申请不需要在第一矩形盒体110和第二矩形盒体120上开孔，这样可提高第一矩形盒体110和第二矩形盒体120的强度。

第二矩形盒体120，其是用于安置玩具，其位于第一矩形盒体110上方，且第二矩形盒体120的四个侧边分别与连接板111连接。

第二矩形盒体120为开口状的空心盒体，玩具可放置进空心腔体内。

为了便于区分玩具，在第二矩形盒体120的两个侧板上可开设卡槽，在卡槽上设有可拆卸的隔板121。

另外，为了节约安装体积和提高存储空间，可将第一矩形盒体110也设置成开口状的空心盒体，且第一矩形盒体110的开口方向与第二矩形盒体120的开口方向相反，这样第一矩形盒体110和第二矩形盒体120内都可安放玩具。

在第一矩形盒体110内也可设置可拆卸的隔板。

再者，在第二矩形盒体120上还设有两个相对称的卡槽122，便于使用者抓取柜体100。

为了便于组装，柜体100水平边的长度的二分之一等于柜体100垂直边长度的三分之一。

申请提供的组合柜具有如下几种安装组合实施例：

实施例1

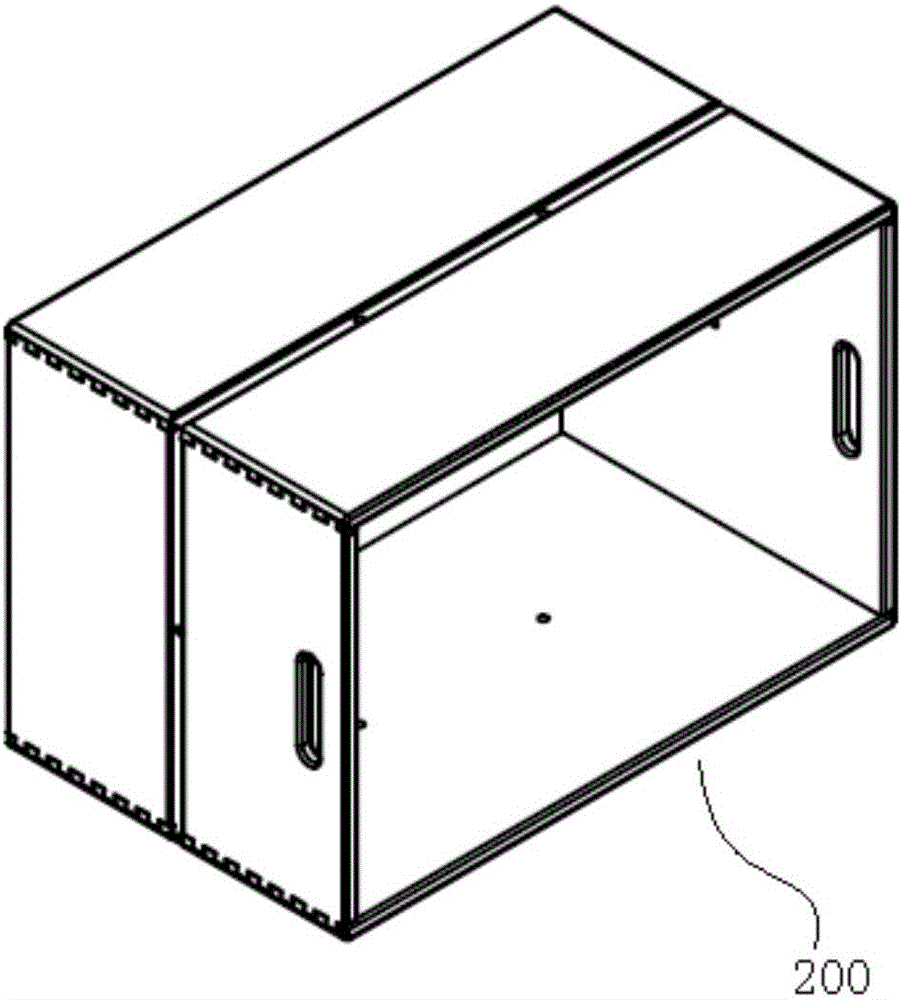

参见图2，当房间体积小时，本申请只包括一个柜体200即可。

实施例2

参见图3，本申请包括两个柜体，第一柜体310与第二柜体320之间分别通过连接板上的连接孔依次水平连接。

实施例3

参见图4，本申请包括三个柜体，第一柜体410、第二柜体420与第三柜体430之间分别通过连接板上的连接孔依次水平连接。

实施例4

参见图5，本申请包括四个柜体，第一柜体510、第二柜体520、第三柜体530和第四柜体540之间分别通过连接板上的连接孔依次水平连接，并且在第一柜体510上还设有一垫板511，

实施例5

参见图6，本申请包括三个柜体，第一柜体610与第二柜体620之间分别通过位于水平边上的连接板上的连接孔依次水平连接，第三柜体630与第一柜体610分别通过位于垂直平边上的连接板上的连接孔依次水平连接。

实施例6

参见图7，本申请包括四个个柜体，第一柜体710与第二柜体720之间分别通过位于水平边上的连接板上的连接孔依次水平连接，第三柜体730的水平边上的连接板上的连接孔与第一柜体710垂直边上的连接板上的连接孔配合连接，第四柜体740的垂直边上的连接板上的连接孔与第三柜体730的水平边上的连接板上的连接孔配合连接。

实施例7

参见图8，本申请包括五个柜体，第一柜体810、第二柜体820与第三柜体830之间分别通过连接板上的连接孔依次水平连接，第四柜体840的水平边上的连接板上的连接孔与第一柜体810上垂直边上的连接板上的连接孔配合连接，第五柜体850上水平边上的连接板上的连接孔与第三柜体830垂直边上的连接板上的连接孔配合连接，第五柜体850上垂直边上的连接板上的连接孔与第四柜体840垂直边上的连接板上的连接孔配合连接。

实施例8

参见图9，本申请包括四个柜体，第一柜体910的水平边上的连接板上的连接孔与第二柜体920垂直边上的连接板上的连接孔配合连接，第一柜体910的垂直边上的连接板上的连接孔与第三柜体930水平边上的连接板上的连接孔配合连接，第四柜体940水平边上的连接板上的连接孔与第三柜体930垂直边上的连接板上的连接孔配合连接，第四柜体940垂直边上的连接板上的连接孔与第二柜体920水平边上的连接板上的连接孔配合连接。

实施例9

参见图10，本申请包括6个柜体，第一柜体1001垂直边上的连接板上的连接孔与第二柜体1002垂直边上的连接板上的连接孔配合连接，第三柜体1003垂直边上的连接板上的连接孔与第一柜体1001水平边上的连接板上的连接孔配合连接，第四柜体1004垂直边上的连接板上的连接孔与第二柜体1002水平边上的连接板上的连接孔配合连接，第五柜体1005水平边上的连接板上的连接孔与第三柜体1003垂直边上的连接板上的连接孔配合连接，第六柜体1006水平边上的连接板上的连接孔与，第四柜体1004垂直边上的连接板上的连接孔配合连接，在第一柜体1001和第二柜体1002上分别设有一垫板1010。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
