一体式冷藏旋转展示柜的制作方法

本实用新型涉及蛋糕展示技术领域，特别涉及一体式冷藏旋转展示柜。

背景技术：

随着我国经济的发展，人民对蛋糕柜的需求不断增加，蛋糕柜行业的潜力也在不断凸显。另一方面，国家对安规食品，器材安全的要求也不断的在提高，蛋糕柜企业在技术设备投资方面的投入将会持续增大，对蛋糕柜的需求也是日益紧迫。

目前超市或蛋糕店内的蛋糕专卖柜还主要是一成不变的静置摆放，不能旋转，如果要选取其中摆放的蛋糕，需要围着它转动看选取，比较不方便选取蛋糕。

技术实现要素：

为了克服上述所述的不足，本实用新型的目的是提供一体式冷藏旋转展示柜，其可以旋转展示其内蛋糕，方便选取。

本实用新型解决其技术问题的技术方案是：

一体式冷藏旋转展示柜，其中，包括柜身、旋转展示装置和底座，

所述旋转展示装置设置在所述柜身内，所述柜身内设置有内箱和展示箱，所述内箱内设置有制冷装置，所述展示箱上设置有玻璃框架和发热玻璃门，所述底座内设置有压缩机组。

作为本实用新型的一种改进，所述旋转展示装置包括旋转机构、管套筒、玻璃层板和加强筋，所述管套筒与所述旋转机构连接，所述管套筒上连接有若干个所述玻璃层板，所述加强筋连接在所述管套筒上且连接在所述玻璃层板的底部。

作为本实用新型的进一步改进，所述旋转机构包括旋转轴、轴承、圆管和齿轮，所述旋转轴的一端与所述齿轮连接，所述齿轮与电机齿轮啮合连接，所述旋转轴的另一端与所述轴承、圆管连接，所述圆管处于所述轴承上方，所述轴承上设置有轴承盖和轴承托。

作为本实用新型的更进一步改进，所述旋转机构还包括定位轴承和胶棒，所述定位轴承连接在所述旋转轴上且处于所述齿轮上方；所述胶棒连接在所述旋转轴上且处于所述圆管与轴承之间。

作为本实用新型的更进一步改进，所述制冷装置包括层板、蒸发器、回风板、风扇板和水盆，所述层板的一侧与所述回风板连接，所述回风板的底部与所述风扇板连接，所述层板的另一侧与所述蒸发器连接，所述蒸发器连接在所述水盆上，所述层板上设置有出风口。

作为本实用新型的更进一步改进，所述压缩机组包括压缩机、冷凝器和化水盆，所述化水盆处于所述压缩机下方，所述压缩机连接有电源线和连接有毛细管的干燥剂管；所述冷凝器上设置有散热装置，所述散热装置包括散热风扇板、散叶和风扇罩，所述散叶连接在所述散热风扇板上，所述风扇罩也连接在所述散热风扇板上且盖住所述散叶。

作为本实用新型的更进一步改进，所述发热玻璃门包括发热玻璃、滑轮导轨和发泡梁，所述发热玻璃滑动连接在所述滑轮导轨上，所述滑轮导轨通过发泡梁连接在所述玻璃框架上，所述发热玻璃上设置有导电装置，所述导电装置与所述电机齿轮的电机连接。

作为本实用新型的更进一步改进，所述玻璃框架包括前右框、前中框、前左框、左框、右框和顶框，所述前右框、前中框、前左框、左框、右框和顶框上均设置有发热玻璃，所述前中框的两侧分别连接所述前右框和前左框，所述左框与所述前左框连接，所述右框与所述前右框连接，所述顶框连接在所述前右框、前中框、前左框、左框、右框的顶端，所述发热玻璃门连接在所述左框和所述右框之间。

作为本实用新型的更进一步改进，所述底座包括前围板、左围板、右围板和后围板，所述前围板的两侧分别连接所述左围板和右围板，所述左围板与所述后围板的一侧连接，所述后围板的另一侧与所述右围板连接，所述后围板上设置有温控板，所述温控板分别与所述压缩机、冷凝器连接。

作为本实用新型的更进一步改进，所述内箱包括内胆和外胆，所述内胆套在所述外胆内，所述内胆包括内胆前围板、内胆左围板、内胆右围板、内胆后围板和内胆底板，所述内胆前围板的两侧分别连接所述内胆左围板、内胆右围板，所述内胆左围板与所述内胆后围板的一侧，所述内胆后围板的另一侧与所述内胆右围板连接，所述内胆前围板、内胆左围板、内胆右围板、内胆后围板连接在所述内胆底板上；所述外胆包括外胆前围板、外胆左围板、外胆右围板、外胆后围板和外胆底板，所述外胆前围板的两侧分别连接所述外胆左围板、外胆右围板，所述外胆左围板与所述外胆后围板的一侧，所述外胆后围板的另一侧与所述外胆右围板连接，所述外胆前围板、外胆左围板、外胆右围板、外胆后围板连接在所述外胆底板上。

在本实用新型中，旋转展示装置设置在柜身内，柜身内设置有内箱和展示箱，内箱内设置有制冷装置，底座内设置有压缩机组，由压缩机组控制制冷装置进行制冷，展示箱上设置有玻璃框架和发热玻璃门，内箱与展示箱可以冷气循环，旋转展示装置承载蛋糕，并且使其旋转展示；本实用新型可以旋转展示其内蛋糕，方便选取。

附图说明

为了易于说明，本实用新型由下述的较佳实施例及附图作以详细描述。

图1为本实用新型的内部结构示意图；

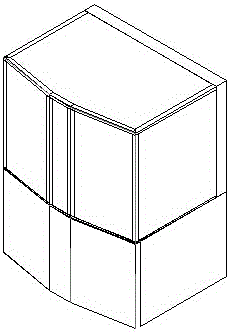

图2为本实用新型的外形结构示意图；

图3为本实用新型的旋转展示装置的结构示意图；

图4为本实用新型的旋转机构的结构示意图；

图5为本实用新型的压缩机组的爆炸结构示意图；

图6为本实用新型的制冷装置的结构示意图；

图7为本实用新型的发热玻璃门的侧视图一；

图8为本实用新型的发热玻璃门的侧视图二；

图9为本实用新型的玻璃框架的结构示意图；

图10为本实用新型的玻璃框架的包边的结构示意图；

图11为本实用新型的内胆的结构示意图；

图12为本实用新型的外胆的结构示意图；

图13为本实用新型的底座的结构示意图；

图14为本实用新型的底座通架的结构示意图；

附图标记：1-柜身，11-内箱，12-外箱，13-内胆，131-内胆前围板，132-内胆左围板，133-内胆右围板，134-内胆后围板，135-内胆底围板，14-外胆，141-外胆前围板，142-外胆左围板，143-外胆右围板，144-外胆后围板，145-外胆底围板，2-底座，21-前围板，22-左围板，23-右围板，24-后围板，25-温控板，3-旋转展示装置，31-旋转机构，311-旋转轴，312-轴承，313-圆管，314-齿轮，315-电机齿轮，316-定位轴承，317-胶棒，318-轴承盖，319-轴承托，4-压缩机组，41-压缩机，42-冷凝器，43-化水器，44-电源线，45-干燥剂管，46-毛细管，47-散热风扇板，48-散叶，49-风扇罩，5-制冷装置，51-层板，52-蒸发器，53-回风板，54-风扇板，55-水盆，56-出风口，6-发热玻璃门，61-发热玻璃，62-滑轮导轨，63-发泡梁，64-导电装置，7-玻璃框架，71-前右框，72-前中框，73-前左框，74-左框，75-右框，76-顶框，8-包边条，9-LED灯，10-底座通架。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1、图2、图3、图4、图5、图6、图7、图8、图9、图10、图11、图12、图13和图14所示，本实用新型的一体式冷藏旋转展示柜，包括柜身1、旋转展示装置3和底座2，旋转展示装置3设置在柜身1内，柜身1内设置有内箱11和展示箱12，内箱11内设置有制冷装置5，展示箱12上设置有玻璃框架7和发热玻璃门6，底座2内设置有压缩机组4。

在本实用新型中，旋转展示装置3设置在柜身1内，柜身1内设置有内箱11和展示箱12，内箱11内设置有制冷装置5，底座2内设置有压缩机组4，由压缩机组4控制制冷装置5进行制冷，展示箱12上设置有玻璃框架7和发热玻璃门6，内箱11与展示箱12可以冷气循环，旋转展示装置3承载蛋糕，并且使其旋转展示，底座2可以将冷热气分隔，达到散热效果。

本实用新型提供旋转展示装置3的一种实施方式，如图3所示，旋转展示装置3包括旋转机构31、管套筒32、玻璃层板33和加强筋34，管套筒32与旋转机构31连接，管套筒32上连接有若干个玻璃层板33，加强筋34连接在管套筒32上且连接在玻璃层板33的底部，玻璃层板33可以修改为不锈钢层板，可以为三层或两层或更多层。

本实用新型提供旋转机构31的一种实施方式，如图4所示，旋转机构31包括旋转轴311、轴承312、圆管313和齿轮314，旋转轴314的一端与齿轮314连接，齿轮314与电机齿轮315啮合连接，旋转轴314的另一端与轴承312、圆管313连接，圆管313处于轴承312上方，轴承312上设置有轴承盖318和轴承托319，旋转机构31主要起承上启下的作用，其承载着整个旋转展示部分，其由电机（电机优选低转速高功率的马达电机，电机接220V常用电，旋转平稳有力）带动，电机齿轮315转动，从而带动齿轮314，旋转轴311旋转；轴承312优选为弹珠轴承，旋转比较稳定。

进一步，旋转机构31还包括定位轴承316和胶棒317，定位轴承316连接在旋转轴311上且处于齿轮314上方；胶棒317连接在旋转轴311上且处于圆管313与轴承312之间，定位轴承316保证旋转轴311其垂直传动，胶棒317连接在旋转轴311上，胶棒317可以与圆管313用横线螺丝固定连接，可以起到缓冲作用，不会因频繁启动/停止旋转轴而造成惯性旋转使蛋糕变形，可以减小因惯性带来的转动。

本实用新型提供制冷装置5的一种实施方式，如图6所示，制冷装置5包括层板51、蒸发器52、回风板53、风扇板54和水盆55，层板51的一侧与回风板53连接，回风板53的底部与风扇板54连接，层板51的另一侧与蒸发器52连接，蒸发器52连接在水盆55上，层板51上设置有出风口56；层板51为直立导风扁条，可以很好地将冷气向上吹，使冷气在柜身1内高处循环，从而使每层蛋糕的温度均匀。

本实用新型提供压缩机组4的一种实施方式，压缩机组4包括压缩机41、冷凝器42和化水盆43，化水盆43处于压缩机41下方，压缩机41连接有电源线44和连接有毛细管46的干燥剂管45；冷凝器42上设置有散热装置，散热装置包括散热风扇板47、散叶48和风扇罩49，散叶48连接在散热风扇板47上，风扇罩49也连接在散热风扇板47上且盖住散叶48。

本实用新型提供发热玻璃门6的一种实施方式，发热玻璃门6包括发热玻璃61、滑轮导轨62和发泡梁63，发热玻璃61滑动连接在滑轮导轨62上，滑轮导轨62通过发泡梁63连接在玻璃框架7上，发热玻璃61上设置有导电装置64，导电装置64与电机齿轮315的电机连接，导电装置64安装有接触器，发热玻璃门6打开，旋转展示装置3停止转动，方便客户选取蛋糕，发热玻璃门6关闭，旋转展示装置3转动，从而带动其上的蛋糕旋转，方便客户全方位地观赏蛋糕，导电装置64可以将开关信息传递至电机上，通过信号接收来供电使电机运行，导电装置64内安装的接触器，可以接通和切断电路，也可以具有低电压释放保护作用，可以很好地保护电机，同时缓解惯性产生的运转。

本实用新型提供玻璃框架7的一种实施方式，玻璃框架7包括前右框71、前中框72、前左框73、左框74、右框75和顶框76，前右框71、前中框72、前左框73、左框74、右框75和顶框76上均设置有发热玻璃，前中框72的两侧分别连接前右框71和前左框73，左框74与前左框连73接，右框75与前右框73连接，顶框76连接在前右框71、前中框72、前左框73、左框74、右框75的顶端，发热玻璃门6连接在左框74和右框75之间，整个玻璃框架7结构稳固，外形美观，在玻璃框架7上还可以进行包边，如图12所示，使玻璃框架7上各框进行加上包边条8，不易划花，而且在设置LED灯9，方便照明，可以更好观赏蛋糕。

本实用新型提供底座2的一种实施方式，底座2包括前围板21、左围板22、右围板23和后围板24，前围板21的两侧分别连接左围板22和右围板23，左围板22与后围板24的一侧连接，后围板24的另一侧与右围板23连接，后围板24上设置有温控板25，温控板25分别与压缩机41、冷凝器42连接，可以进行温度控制，如图14所示，底座2上可以安装底座通架10，方便安装压缩机组4，也更加稳固。

本实用新型提供内箱11的一种实施方式，内箱11包括内胆13和外胆14，内胆13套在外胆14内，内胆13包括内胆前围板131、内胆左围板132、内胆右围板133、内胆后围板134和内胆底板135，内胆前围板131的两侧分别连接内胆左围板132、内胆右围板133，内胆左围板132与内胆后围板134的一侧，内胆后围板134的另一侧与内胆右围板133连接，内胆前围板131、内胆左围板132、内胆右围板133、内胆后围板134连接在内胆底板135上；外胆14包括外胆前围板141、外胆左围板142、外胆右围板143、外胆后围板144和外胆底板145，外胆前围板141的两侧分别连接外胆左围板142、外胆右围板143，外胆左围板142与外胆后围板144的一侧，外胆后围板144的另一侧与外胆右围板143连接，外胆前围板141、外胆左围板142、外胆右围板143、外胆后围板144连接在外胆底板145上。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
