改进型幼儿学步防摔装置的制作方法

本实用新型属于婴幼儿用具技术领域，特别是涉及一种改进型幼儿学步防摔装置。

背景技术：

婴幼儿的健康成长越来越受到大家的重视，围绕婴幼儿开发的产品也越来越多，其中用于婴幼儿学步的产品几乎是每个有小孩的家庭所必需。在众多的学步产品中，学步带因其便携和柔软等特性广为人喜爱。然而学步带在使用过程中，需要大人双手一直拎着学步带，一方面长期占用大人的双手而无法去做其他事情，另一方面长时间拎住学步带会造成大人的手臂和肩膀疲劳。这种学步带还有一个缺陷就是当需要拎着小孩上楼梯时，会加大手臂的工作强度，很容易造成大人疲劳。除了上述缺陷，学步带由于在使用过程中会让幼儿位于大人的前面，距离大人较近，还容易造成大人在走动过程中踢伤幼儿的腿脚，甚至绊倒大人，伤到幼儿。

中国专利ZL 201521129826.4于2016年6月1日公开的一种多功能幼儿学步防摔装置解决了上述问题，但是该实用新型专利提供的技术方案中存在如下问题：

1.包括系腰带、腰板、腹板、腰基板和腹基板等一系列部件结构复杂，造成操作不便；

2.腰板、腹板和腹基板等一起造成整个一套用于系在腰间的部件比较沉重，增大了使用者的体力负担；

3.包括腰板、腰基板、腹板、腹基板和系腰带两端的连接件等，部件数量多，结构复杂，不利于低成本生产，商业开发价值不大。

技术实现要素：

有鉴于现有技术的不足，本实用新型所要解决的技术问题是提供一种改进型幼儿学步防摔装置。

本实用新型技术方案如下：一种改进型幼儿学步防摔装置，包括上端设置有系绳的伸缩杆，该伸缩杆的下端套设有滑动外套，在滑动外套上设置有卡块，与该卡块对应的，在铰接座上设有多个位于同一圆周的卡槽，所述卡块卡入其中的一个卡槽中，所述铰接座与所述伸缩杆的下端铰接，所述铰接座设置在座架的前端，所述座架的后端固定设置在套管上，所述套管内穿设有定轴，所述套管内壁的左右两端各设有一个内齿轮，与所述内齿轮配合地，所述定轴上设置有两个外齿轮，且该定轴的一端还套设有弹簧，该弹簧的一端与其邻近的外齿轮相抵，另一端与定轴端部的凸台相抵，所述定轴两端各设有一个支脚，该支脚固定连接在腹板的外壁，所述腹板呈弧面状，且所述腹板上部的两侧各设置有一个连接板，两个所述连接板上均有腰带孔，并通过该腰带孔穿设有柔性的腰带，其中一根腰带的末端设置有卡扣公接头，另一根腰带的末端设置有与卡扣公接头插接配合的卡扣母接头。

采用以上技术方案，在婴幼儿穿好学步带后可以通过伸缩杆前端的系绳系住学步带，伸缩杆的伸缩功能可以调节婴幼儿与大人之间的距离。伸缩杆的下端铰接在座架前端的铰接座上，转动伸缩杆可以调节伸缩杆前端的高度，来适应不同身高的婴幼儿。在伸缩杆转动到需要位置时，伸缩杆下部滑动外套上的卡块卡进到铰接座上对应的卡槽内，起到定位的作用。定轴、套管、内齿轮、外齿轮和弹簧构成一个具有角度调整功能并锁定的机构。轴向往弹簧压缩的方向滑动套管，使得内齿轮和外齿轮脱离，同时转动套管到需要的角度，然后再松开套管，在弹簧回弹力的作用下，内齿轮与外齿轮在新的角度咬合，并将咬合状态锁定。由于座架和套管固定连接，所以套管的这种角度可调功能可以带动座架一起调节，在伸缩杆使用完后，还可以通过这种方式收回伸缩杆。定轴通过支脚固定支撑在腹板上。腹板水平弯曲呈弧面状，以适应使用者的腹部轮廓。连接板用于设置腰带，腰带通过连接板上的要带孔绑扎在连接板上。两根腰带的末端通过卡扣公接头和卡扣母接头卡合连接，使用时，腰带环绕在使用者的腰上。

进一步，所述座架上设置有座板。以上结构将座架和座板连在一起作为一个用于婴幼儿的坐凳。

进一步，所述滑动外套与所述伸缩杆之间设置有复位弹簧，复位弹簧套设在所述伸缩杆上，且复位弹簧的一端和伸缩杆固定连接，另一端和滑动外套固定连接。以上结构滑动外套上的卡块在复位弹簧的作用下稳固地卡进铰接座上的卡槽内，能够放防止滑动外套松动。

进一步，所述连接板与所述腹板一体成型，且所述腹板下端的两个角经过圆角处理。将连接板和腹板一体形成，可以增加其结构稳定性和牢固性，将腹板下端进行圆角处理后可以避免划伤人。

有益效果：本实用新型的使用效果在原专利的基础上，优化了用于系固在腰上的结构，使得对应的部件在结构上更加简单，便于操作和生产制造，且各部件更加轻盈，降低了使用者的体力负担，便于使用，同时减少了各组成部件的数量，成本降低，利于商业生产。

附图说明

图1是本实用新型的结构示意图。

图2是本实用新型中定轴与套管的连接结构示意图。

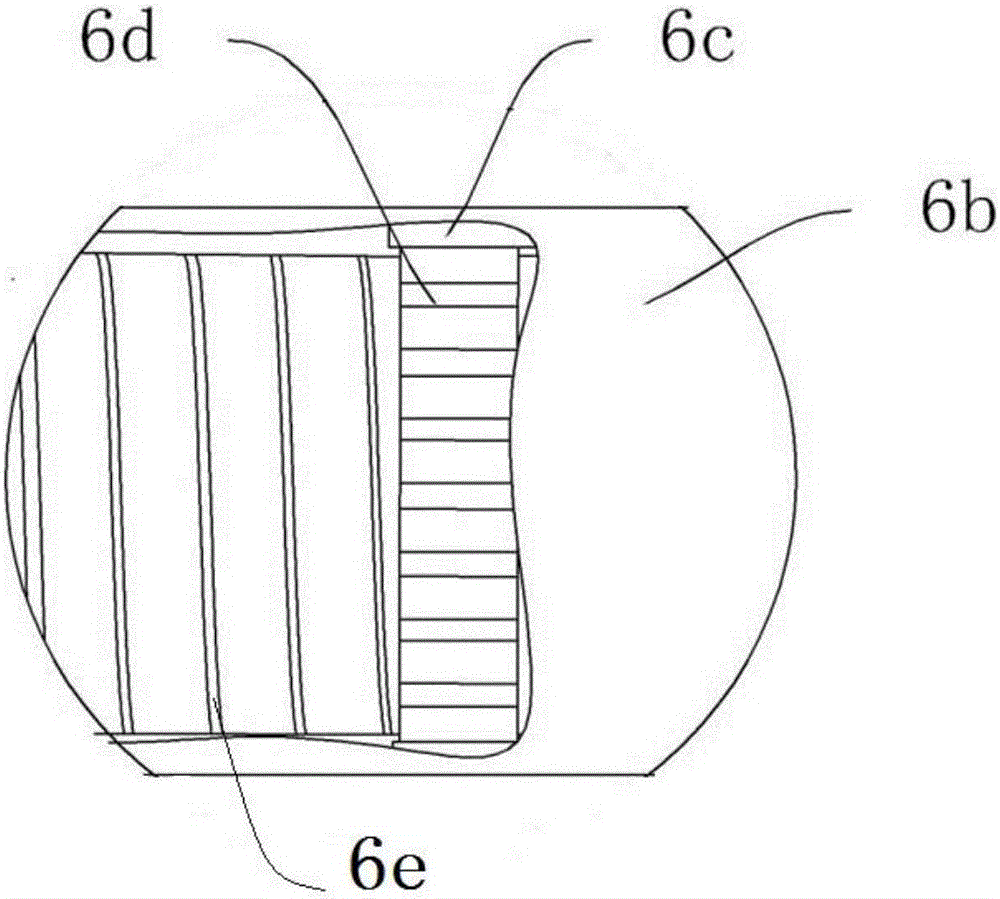

图3是图1中A部分的放大示意图。

具体实施方式

下面结合附图和实施例对本实用新型作进一步说明：

如图1、图2和图3所示的改进型幼儿学步防摔装置，其中伸缩杆8的上端设置有系绳9，伸缩杆8的下端套设有滑动外套8a。滑动外套8a与伸缩杆8之间设置有复位弹簧，复位弹簧套设在伸缩杆8上，且复位弹簧的一端和伸缩杆8固定连接，另一端和滑动外套8a固定连接。在滑动外套8a上设置有卡块8b，与卡块8b对应的，在铰接座7b上设有多个位于同一圆周的卡槽7c，卡块8b卡入其中的一个卡槽7c中。铰接座7b与伸缩杆8的下端铰接，铰接座7b设置在座架7的前端，座架7上设置有座板7a，座架7的后端固定设置在套管6b上。

如图1、图2和图3所示，套管6b内穿设有定轴6a，套管6b内壁的左右两端各设有一个内齿轮6c，与内齿轮6c配合地，定轴6a上设置有两个外齿轮6d，且定轴6a的一端还套设有弹簧6e，弹簧6e的一端与其邻近的外齿轮6d相抵，另一端与定轴6a端部的凸台相抵，定轴6a两端各设有一个支脚5，支脚5固定连接在腹板2的外壁，腹板2呈弧面状，且腹板2上部的两侧各设置有一个连接板3，作为优选，在本实施例中，连接板3与腹板2一体成型，且腹板2下端的两个角经过圆角处理。两个连接板3上均有腰带孔，并通过腰带孔穿设有柔性的腰带1，其中一根腰带1的末端设置有卡扣公接头4，另一根腰带1的末端设置有与卡扣公接头4插接配合的卡扣母接头。

在具体实施过程中，将腹板2放在使用者的腹部，腹板2的弯曲部分与使用者腹部贴合适应。通过连接板3上的腰带1将整个装置系在腰间，腰带1上的卡口公接头4和母接头卡合为一体。将需要穿戴学步带的婴幼儿穿好学步带，并系于伸缩杆8的前端，并根据实际需要调节伸缩杆8的长度和高度。当穿戴好后，就可以用本实施例中的装置代替双手去拎学步带，解放大人的双手。

以上详细描述了本实用新型的较佳具体实施例。应当理解，本领域的普通技术人员无需创造性劳动就可以根据本实用新型的构思作出诸多修改和变化。因此，凡本技术领域中技术人员依本实用新型的构思在现有技术的基础上通过逻辑分析、推理或者有限的实验可以得到的技术方案，皆应在由权利要求书所确定的保护范围内。
