一种用于餐具清洁的变频超声波洗碗机的制作方法

本实用新型属于餐具清洁设备领域，具体涉及一种用于餐具清洁的变频超声波洗碗机。

背景技术：

洗碗机是用来自动清洗碗、筷、盘、碟、刀、叉等餐具的设备。随着科技的发展，洗碗机的应用越来越多。专利号为：201520877287.6的中国专利，具体内容为：公开了一种自动洗碗机，包括电机室、清洗室和排污室，所述电机室固定连接排污室，所述排污室固定连接清洗室，所述电机室内设有电机，所述电机转动连接转杆，所述转杆固定连接清洗转盘，所述清洗转盘四周设有多个冲洗喷头，所述清洗转盘上设有漏孔，所述排污室底部设有排污口，所述清洗室内设有清洁器，所述清洗室一侧设有第一传送带，所述清洗室另一侧设有第二传送带，所述第二传送带一侧设有存放室。上述专利存在不足之处：采用冲洗喷头进行冲洗，对于死角清洗不到位，不全面，同时利用洗洁精，会造成污染，浪费水资源。因此，需要一种采用超声波进行清洗，效率高，清洗全面无死角，同时能够监测待清洗碗的数量，根据监测结果自动进行频率调节，保证清洁质量的同时节约资源的装置。

技术实现要素：

本实用新型的目的就在于为了解决上述问题而提供一种用于餐具清洁的变频超声波洗碗机。

本实用新型通过以下技术方案来实现上述目的：

一种用于餐具清洁的变频超声波洗碗机，包括机壳、控制器、超声波发生器、水质监测器，所述机壳前侧安装有所述控制器，所述控制器上设置有显示屏，所述控制器上设置有功能键，所述机壳下端安装有出水控制阀，所述出水控制阀下端安装有出水管，所述机壳一侧安装有注水控制阀，所述注水控制阀一侧安装有注水管，所述机壳内壁安装有液位计，所述机壳内壁安装有温度传感器，所述机壳内部安装有置物架，所述置物架下端安装有所述超声波发生器，所述超声波发生器上安装有变频器，所述机壳内壁安装有加热器，所述机壳底部安装有所述水质监测器。

上述结构中，将待清洗碗放置在所述置物架上，所述液位计可以监测放入碗之后的液位变化，并将信息传递给所述控制器，从而智能选择所述超声波发生器的工作频率，实现在保证清洁质量的同时节约能源，所述水质监测器可以实时监测清洗液水质，当水质不合格时，所述控制器控制所述出水控制阀进行排水，控制所述注水控制阀进行注水，实现清洗液自动更换。

为了进一步提高其工作性能，所述控制器通过电子底座固定安装在所述机壳前侧，所述显示屏镶嵌在所述控制器上，所述功能键镶嵌在所述控制器上。

为了进一步提高其工作性能，所述出水控制阀通过螺栓固定安装在所述机壳下端，并通过信号线接入所述控制器，所述出水管通过螺纹固定安装在所述出水控制阀下端。

为了进一步提高其工作性能，所述注水控制阀通过螺栓固定安装在所述机壳一侧，并通过信号线接入所述控制器，所述注水管通过螺纹固定安装在所述注水控制阀一侧。

为了进一步提高其工作性能，所述液位计通过电子底座固定安装在所述机壳内壁、所述温度传感器通过电子底座固定安装在所述机壳内壁，所述加热器通过卡扣固定装卡在所述机壳内壁，所述液位计、所述温度传感器、所述加热器这三者都通过信号线接入所述控制器。

为了进一步提高其工作性能，所述置物架通过螺栓固定安装在所述机壳内部，所述超声波发生器通过螺栓固定安装在所述置物架下端，所述变频器通过螺栓固定安装在所述超声波发生器上，并通过信号线接入所述控制器，所述水质监测器通过电子底座固定安装在所述机壳底部，并通过信号线接入所述控制器。

有益效果在于：本实用新型采用超声波进行清洗，效率高，清洗全面无死角，同时能够监测待清洗碗的数量，根据监测结果自动进行频率调节，保证清洁质量的同时节约资源。

附图说明

图1是本实用新型所述一种用于餐具清洁的变频超声波洗碗机的内部结构图；

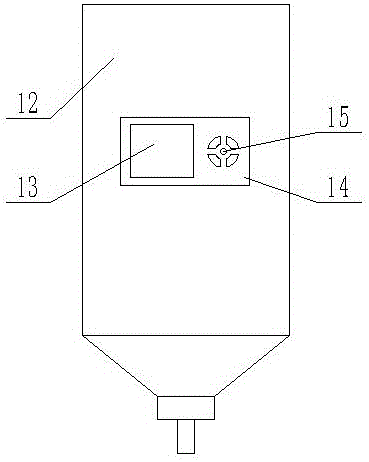

图2是本实用新型所述一种用于餐具清洁的变频超声波洗碗机的主视图。

1、出水管；2、加热器；3、置物架；4、液位计；5、注水管；6、注水控制阀；7、温度传感器；8、超声波发生器；9、变频器；10、水质监测器；11、出水控制阀；12、机壳；13、显示屏；14、控制器；15、功能键。

具体实施方式

下面结合附图对本实用新型作进一步说明：

如图1、图2所示，一种用于餐具清洁的变频超声波洗碗机，包括机壳12、控制器14、超声波发生器8、水质监测器10，机壳12前侧安装有控制器14，控制器14作为整个装置的控制核心，控制器14上设置有显示屏13，显示屏13可以显示清洁的相关参数，控制器14上设置有功能键15，功能键15可以设置清洁相关参数，机壳12下端安装有出水控制阀11，出水控制阀11可以控制出水，出水控制阀11下端安装有出水管1，机壳12一侧安装有注水控制阀6，注水控制阀6可以控制注水，注水控制阀6一侧安装有注水管5，机壳12内壁安装有液位计4，液位计4可以实时监测液位变化，机壳12内壁安装有温度传感器7，温度传感器7可以实时监测清洗液温度，机壳12内部安装有置物架3，置物架3用于放置待清洗碗，置物架3下端安装有超声波发生器8，超声波发生器8可以进行超声波清洁，超声波发生器8上安装有变频器9，变频器9可以控制超声波发生器8的工作频率，机壳12内壁安装有加热器2，加热器2可以加热清洁液，提高清洁效率，机壳12底部安装有水质监测器10，水质监测器10可以实时监测清洗液的水质。

上述结构中，将待清洗碗放置在置物架3上，液位计4可以监测放入碗之后的液位变化，并将信息传递给控制器14，从而智能选择超声波发生器8的工作频率，实现在保证清洁质量的同时节约能源，水质监测器10可以实时监测清洗液水质，当水质不合格时，控制器14控制出水控制阀11进行排水，控制注水控制阀6进行注水，实现清洗液自动更换。

为了进一步提高其工作性能，控制器14通过电子底座固定安装在机壳12前侧，显示屏13镶嵌在控制器14上，功能键15镶嵌在控制器14上，出水控制阀11通过螺栓固定安装在机壳12下端，并通过信号线接入控制器14，出水管1通过螺纹固定安装在出水控制阀11下端，注水控制阀6通过螺栓固定安装在机壳12一侧，并通过信号线接入控制器14，注水管5通过螺纹固定安装在注水控制阀6一侧，液位计4通过电子底座固定安装在机壳12内壁、温度传感器7通过电子底座固定安装在机壳12内壁，加热器2通过卡扣固定装卡在机壳12内壁，液位计4、温度传感器7、加热器2这三者都通过信号线接入控制器14，置物架3通过螺栓固定安装在机壳12内部，超声波发生器8通过螺栓固定安装在置物架3下端，变频器9通过螺栓固定安装在超声波发生器8上，并通过信号线接入控制器14，水质监测器10通过电子底座固定安装在机壳12底部，并通过信号线接入控制器14。

以上显示和描述了本实用新型的基本原理、主要特征和优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其效物界定。
