一种家用厨具果蔬自动清洗机及其喷淋系统的制作方法

本实用新型涉及厨房用电器技术领域，更具体地说，涉及一种家用厨具果蔬自动清洗机及其喷淋系统。

背景技术：

洗碗机目前已经是一种较为常见的家用电器。现有的洗碗机一般采用叶轮式、喷射式或超声波来对餐具进行清洗，但均存在较多问题。公开号为CN103284675A的中国实用新型专利申请公开了一种新型洗碗机，其原理是采用喷射头对旋转的器皿进行喷洗，不仅结构复杂，且清洗效果并不理想。公开号为CN102892346A的中国实用新型专利申请公开了一种带有清洁剂分配器的洗碗机，其中由于采用了清洗剂而导致清洗后的餐具中多少会有残留，对人体健康造成隐患。

因此，需要对洗碗机的现有结构进行改进，提供一种能更高效、安全进行厨具果蔬自动清洗的设备。

技术实现要素：

本实用新型要解决的技术问题在于，针对现有技术的上述缺陷，提供一种家用厨具果蔬自动清洗机及其喷淋系统。

本实用新型解决其技术问题所采用的技术方案是：

构造一种家用厨具果蔬自动清洗机的喷淋系统，包括进水管；其中，所述进水管连接三通管的进水端，所述三通管的第一出水口连接有喷淋管，且所述三通管与所述喷淋管的连接管线上设置有加热器；所述喷淋管的出水端通过转轴连接有喷淋盘；所述转轴内设置有水流通道，所述喷淋管通过所述水流通道与设置于所述喷淋盘内的喷淋软管相连通，以将水送入所述喷淋盘内。

本实用新型所述的喷淋系统，其中，所述喷淋盘包括上盖、下盖和设置于所述上盖和所述下盖之间的喷淋网，所述下盖上设置有面积与所述喷淋网面积相适配的开口区。

本实用新型所述的喷淋系统，其中，所述上盖与所述喷淋网的连接处设置有密封圈。

本实用新型所述的喷淋系统，其中，所述喷淋盘为方形，所述转轴设置于所述喷淋盘的一边；所述喷淋软管连接所述转轴，并绕设于所述喷淋盘的另一边上。

本实用新型所述的喷淋系统，其中，所述喷淋软管的出水端设置有带转角的水管接头，所述水管接头压设于所述密封圈边缘。

本实用新型所述的喷淋系统，其中，所述上盖和所述下盖相对应的边缘分别设置有转轴安装位，所述转轴设置于所述转轴安装位并由所述上盖和所述下盖压紧固定。

本实用新型所述的喷淋系统，其中，所述喷淋管设置有电磁阀。

本实用新型所述的喷淋系统，其中，所述转轴内的水流通道横截面为T字形，且所述水流通道的两个开口设置于所述转轴相互垂直的两个面上。

本实用新型还提供了一种家用厨具果蔬自动清洗机，包括主水槽和臭氧发生装置，所述主水槽底部还设置有超声波发生器，其中，还包括如权利要求1-8中任一项所述的喷淋系统；其中，所述喷淋系统的喷淋盘通过所述转轴连接于所述主水槽上方开口处，所述喷淋盘大小与所述主水槽上方开口大小相适配。

本实用新型所述的家用厨具果蔬自动清洗机，其中，还包括与所述主水槽相连的副水槽，所述三通管的第二出水口通过水管连接有水龙头。

本实用新型的有益效果在于：通过采用进水管、转轴、喷淋盘等结构构成了喷淋系统，巧妙的转轴结构不仅实现了喷淋水的输送，而且同时兼具连接的功能，使得喷淋系统整体结构简单实用；并通过在家用厨具果蔬自动清洗机上设置结构简单的喷淋系统，使得清洗效率更高，大大减少了厨具果蔬清洗后的农药残留，使用更加安全。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将结合附图及实施例对本实用新型作进一步说明，下面描述中的附图仅仅是本实用新型的部分实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他附图：

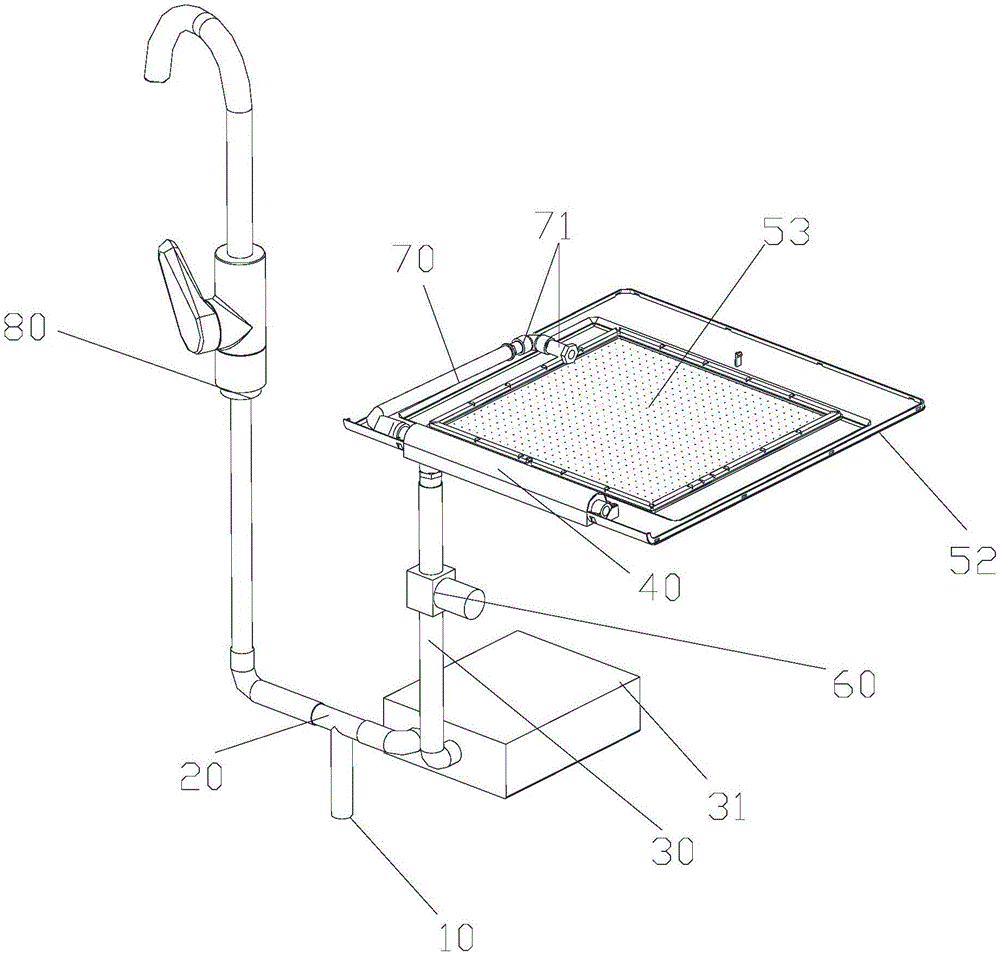

图1是本实用新型较佳实施例的家用厨具果蔬自动清洗机的喷淋系统整体结构示意图；

图2是本实用新型较佳实施例的家用厨具果蔬自动清洗机的喷淋系统局部结构示意图；

图3是本实用新型较佳实施例的家用厨具果蔬自动清洗机的喷淋系统的转轴剖视图；

图4是本实用新型较佳实施例的家用厨具果蔬自动清洗机的喷淋系统的喷淋盖与转轴装配结构示意图；

图5是本实用新型较佳实施例的家用厨具果蔬自动清洗机结构示意图。

具体实施方式

为了使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例是本实用新型的部分实施例，而不是全部实施例。基于本实用新型的实施例，本领域普通技术人员在没有付出创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型的保护范围。

本实用新型较佳实施例的家用厨具果蔬自动清洗机的喷淋系统结构如图1、图2所示，同时参阅图3、图4，喷淋系统包括进水管10；其中，进水管10连接三通管20的进水端，三通管20的第一出水口连接有喷淋管30，且三通管20与喷淋管30的连接管线上设置有加热器31；喷淋管30的出水端通过转轴40连接有喷淋盘50；转轴40内设置有水流通道，喷淋管30通过水流通道与设置于喷淋盘50内的喷淋软管70相连通，以将水送入喷淋盘50内。使用时，喷淋水由进水管10经三通管20进入到喷淋管30，再由喷淋管30经由转轴40进入到喷淋盘50内，这样通过采用进水管10、转轴40、喷淋盘50等结构构成了喷淋系统，巧妙的转轴40结构不仅实现了喷淋水的输送，而且同时兼具连接的功能，使得喷淋系统整体结构简单实用。

进一步地，上述喷淋系统中，如图4所示，同时参阅图1-图3，喷淋盘50包括上盖51、下盖52和设置于上盖51和下盖52之间的喷淋网53，下盖52上设置有面积与喷淋网53面积相适配的开口区。上盖51、下盖52可采用金属材质或塑胶材质制成。开口区的面积大小可根据喷淋盘50的实际大小合理设置。喷淋网53采用不锈钢网板，在喷淋网53上设置有多个按预定规则排列的喷淋孔，喷淋孔的尺寸大小也可以根据实际水压大小设置不同尺寸。上盖51与下盖52之间可以采用螺钉锁紧连接，或采用卡扣结构连接。

优选地，上述喷淋系统中，如图2和图4所示，上盖51与喷淋网53的连接处设置有密封圈54，安装时，密封圈54压紧于上盖51与喷淋网53之间，以避免漏水。

进一步地，上述喷淋系统中，如图2所示，喷淋盘50为方形结构，转轴40设置于喷淋盘50的一边；喷淋软管70连接转轴40，并绕设于喷淋盘50的另一边上，转轴40和喷淋软管70设置于喷淋盘50的相邻的两边上，大大节省了安装体积，减小了喷淋盘50的尺寸。

进一步地，上述喷淋系统中，如图2所示，喷淋软管70的出水端设置有带转角的水管接头71，水管接头71压设于密封圈54边缘，以便于将喷淋软管70内的水引入到喷淋网53上。

进一步地，如图4所示，同时参阅图5，上述喷淋系统中，上盖51和下盖52相对应的边缘分别设置有转轴安装位，转轴40设置于转轴安装位并由上盖51和下盖52压紧固定。具体地，在上盖51和下盖52对应的边上设置有长度略小于转轴40长度相适配的缺口，在缺口两端设置有转轴端部的安装位，转轴40的两端被上盖51与下盖52压紧，固定的同时能保证正常转动，以便于喷淋盖50能相对于家用厨具果蔬自动清洗机的主水槽100转动打开。

优选地，如图1和图2所示，上述喷淋系统中，喷淋管30设置有电磁阀60，电磁阀60与家用厨具果蔬自动清洗机的电控制部分连接，实现喷淋水的自动控制。

优选地，上述喷淋系统中，如图3所示，同时参阅图2，转轴40内的水流通道横截面41为T字形，T字形横截面一端为盲孔，另外两端相连通称为水流通道的进水口和出水口，且水流通道的两个开口设置于转轴40相互垂直的两个面上，以实现转轴一物两用的效果。经验证，采用该结构的转轴能很好的实现喷淋水的输送和喷淋盘连接的功能

在本实用新型的另一实施例中，还提供了一种家用厨具果蔬自动清洗机，如图5所示，同时参阅图1-图4，包括主水槽100和臭氧发生装置，主水槽100底部还设置有超声波发生器300；还包括上述任一实施例中所述的喷淋系统；其中，喷淋系统的喷淋盘50通过转轴连接于主水槽100上方开口处，喷淋盘50大小与主水槽100上方开口大小相适配。具体地，转轴40相对于主水槽100固定连接，然后同时相对于喷淋盘50转动连接，因此实现了喷淋盘50与主水槽100的连接。这样通过在家用厨具果蔬自动清洗机上设置结构简单的喷淋系统，使得清洗效率更高，大大减少了厨具果蔬清洗后的农药残留，使用更加安全。

进一步地，上述家用厨具果蔬自动清洗机中，如图5所示，同时参阅图1-图4，还包括与主水槽100相连的副水槽200，三通管20的第二出水口通过水管连接有水龙头80，水龙头80可以转动给副水槽200供水，或提供主水槽100进水。

综上所述，本实用新型通过采用进水管、转轴、喷淋盘等结构构成了喷淋系统，巧妙的转轴结构不仅实现了喷淋水的输送，而且同时兼具连接的功能，使得喷淋系统整体结构简单实用；并通过在家用厨具果蔬自动清洗机上设置结构简单的喷淋系统，使得清洗效率更高，大大减少了厨具果蔬清洗后的农药残留，使用更加安全。

应当理解的是，对本领域普通技术人员来说，可以根据上述说明加以改进或变换，而所有这些改进和变换都应属于本实用新型所附权利要求的保护范围。
