电热水杯的制作方法

本实用新型涉及家用电器技术领域，尤其涉及一种电热水杯。

背景技术：

电热水杯具有加热速度快、使用简单、携带方便等优点，已成为人们日常生活中的常用电器。

现有技术的电热水杯包括杯盖和杯体，杯体的顶部具有开口，杯盖盖设在开口上，杯体设有加热装置。杯盖上设有出水孔。由于电热水杯在加热时，杯体内的水蒸气随着水温的升高而逐渐增多，产生的水蒸气聚集在杯体内部，导致电热水杯内部的气压过高而发生危险。因此，加热时将该出水孔打开，从而使蒸汽从该出水孔排出，防止杯体内气压过大，保证电热水杯加热的安全性。

但是由于该出水孔同时充当了出蒸汽孔，而考虑到喝水时水流出顺畅，出水孔一般做的较大，但出水孔做的较大时，会导致蒸汽排出量过大，从而影响杯体内水的加热效率和加热时间。

技术实现要素：

为了解决背景技术中提到的至少一个问题，本实用新型提供一种电热水杯，能够保证加热时的正常排汽和加热效率，且使用方便。

为了实现上述目的，本实用新型提供一种电热水杯，包括杯盖和具有开口的杯体，所述杯盖盖设在所述杯体上，所述杯体设有加热装置，所述杯盖包括下盖组件和盖设在所述下盖组件上的上盖组件，所述下盖组件上分别设有与所述杯体连通的第一孔和第二孔，所述上盖组件包括用于打开或盖合所述第一孔的第一上盖和用于打开或盖合所述第二孔的第二上盖。这样通过在下盖组件上分别设置第一孔和第二孔，同时将上盖组件设置为用于打开或盖合第一孔的第一上盖和用于打开或盖合第二孔的第二上盖，具体制作时，可将第一孔设置为出蒸汽孔，将第二孔设置为出水孔，当需要对杯体内的水进行加热时，只需打开第一上盖将第一孔露出即可，使加热时杯体内的蒸汽仅从第一孔排出，同时保证了加热安全性和加热效率；当需要喝水时，将第二上盖打开使第二孔露出，使水从第二孔流出，结构简单且使用非常方便。制作时也可以将第一孔设置为出水孔，将第二孔设置为出蒸汽孔，加热时，打开第二上盖将第二孔露出，使加热时杯体内的蒸汽仅从第二孔排出，保证加热安全性和加热效率；喝水时，打开第一上盖将第一孔露出，使水从第一孔流出，使产品设计更加灵活。另外，在加热时，若杯体内的水较多或者需要增大蒸汽排出量以提高除氯效果时，此时可将第一上盖和第二上盖均打开，使第一孔和第二孔均露出，使杯体内的蒸汽从第一孔和第二孔同时排出，此时第一孔和第二孔均作为出蒸汽孔，从而提高了电热水杯的使用灵活性。

可选的，所述第一上盖通过第一转轴与所述下盖组件转动连接，所述第二上盖通过第二转轴与所述下盖组件转动连接。这样将第一上盖绕第一转轴转动，即可将第一上盖打开或盖合在下盖组件上，将第二上盖绕第二转轴转动，即可将第二上盖打开或盖合在下盖组件上，使用非常方便且灵活；而且由于第一上盖和第二上盖分别通过转轴连接在下盖组件上，当第一上盖或第二上盖打开时，也不会掉落，使用卫生且方便。

可选的，所述第一上盖和所述第二上盖的打开的旋转方向相同，且所述第二上盖的转动范围在所述第一上盖和所述下盖组件之间。这样可提高电热水杯的可操作性，通过单手即可打开第一上盖或第二上盖。而且将第二上盖的转动范围设置在第一上盖和下盖组件之间，此时可将第一上盖的尺寸做的较大一些，使第一上盖可包覆第二上盖，即当第一上盖和第二上盖盖合在下盖组件上时，第一上盖位于第二上盖的上方且包覆住第二上盖，这样从外观上看起来整个杯盖为一整体结构，使杯盖的外观更加简洁和美观，而且提高了电热水杯盖合的密封性。

可选的，所述第二上盖上对应所述第一孔的位置设有与所述第一孔匹配连通的通孔。这种情况在加热时，只需打开第一上盖即可使第一孔露出，使蒸汽从第一孔排出。由于若第二上盖的尺寸与第一上盖的尺寸一致或大于第一上盖的尺寸时，此时第一孔被第二上盖遮住，这样的话第一上盖打开后，第一孔无法露出，因此，通过在第二上盖上对应第一孔的位置开设与第一孔连通的通孔，从而仅打开第一上盖时，就可以将该通孔和第一孔露出，杯体内的水受热产生的蒸汽从下盖组件上的第一孔排出，继而经过通孔排出至电热水杯外部，从而保证了加热安全性。

可选的，所述第一上盖和所述第二上盖打开的旋转方向相反，且所述第一上盖和所述第二上盖在所述下盖组件上相对设置。这样当需要打开第一上盖上，将第一上盖绕第一转轴转动，从而使第一孔打开；当需要打开第二上盖时，将第二上盖绕第二转轴转动，从而使第二孔打开，使产品的使用更加灵活。

可选的，所述第一上盖的底部具有用于密封所述第一孔的第一密封塞，所述第二上盖的底部具有用于密封所述第二孔的第二密封塞。这样通过在第一上盖和第二上盖的底部分别设置密封塞，从而提高对第一孔和第二孔的密封性，使电热水杯的保温性能更好，在携带电热水杯时或电热水杯意外倾倒时，可防止漏水情况出现。

可选的，所述第一孔内设有防倾倒件，所述防倾倒件为设置于所述第一孔内的球体或封隔片，所述球体或所述封隔片用于在所述电热水杯倾倒时封堵所述第一孔。该种情况下第一孔为出蒸汽孔，由于电热水杯在加热过程中，第一孔呈打开状态，若电热水杯发生意外倾倒，热水会从第一孔流出而造成烫伤等不安全事故的发生，通过在第一孔内设置防倾倒件，从而若加热时电热水杯倾倒，第一孔内的防倾倒件可封闭该第一孔，使热水无法从第一孔流出，防止烫伤等意外事故的发生。

可选的，所述第一密封塞和所述第二密封塞上套设有弹性密封套。这样可进一步提高第一密封塞和第一孔之间的密封性以及第二密封塞和第二孔之间的密封性。

可选的，所述第一上盖的一侧通过所述第一转轴与所述下盖组件的一侧铰接，所述第二上盖的一侧通过所述第二转轴与所述下盖组件的一侧铰接，所述第一上盖的另一侧和所述第二上盖的另一侧通过锁合机构锁接在所述下盖组件的另一侧。这样由于第一转轴和第二转轴位于下盖组件的同一侧，锁合机构位于下盖组件的与第一转轴和第二转轴相对的一侧，这样通过单手便可直接打开第一上盖和/或第二上盖，且当第一上盖和第二上盖均被打开时由于两者通过转轴连接在下盖组件上，不会发生掉落，使用卫生且方便。通过设置锁合机构，保证了第一上盖和第二上盖在关闭状态下的稳定性，提高了第一上盖和第二上盖与下盖组件之间的密封性和盖合的可靠性。

可选的，所述电热水杯还包括感应装置，所述感应装置包括位于所述下盖组件上的触发组件和位于所述杯体上的感应组件，所述触发组件与第一上盖联动，用于在所述第一上盖打开所述第一孔时触发所述感应组件，以使所述感应组件接通所述加热装置的电源，用于在所述第一上盖盖合所述第一孔时使所述感应组件断开所述加热装置的电源。这样当第一上盖打开第一孔时，带动触发组件发生动作，使触发组件触发感应组件，接通加热装置的电源以对杯体内的液体进行加热，当第一上盖盖住第一孔时，带动触发组件发生动作，使感应组件无法感应到触发组件，断开加热装置的电源以停止加热，从而确保了只有在第一孔打开时才可进行加热，使加热时杯体内的蒸汽可以及时排出，避免了加热时蒸汽聚集在杯体内部无法排出而导致不安全事故的发生，从而提高了电热水杯加热时的安全性。

可选的，所述触发组件包括顶杆，所述顶杆的一端与所述第一上盖联动，所述顶杆的另一端设有可触发所述感应组件的触发头。通过设置结构简单的顶杆，使顶杆在第一上盖的带动下移动，实现对感应组件的触发，操作简单且成本低。

本实用新型的构造以及它的其他目的及有益效果将会通过结合附图而对优选实施例的描述而更加明显易懂。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作一简单地介绍，显而易见地，下面描述中的附图是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例一提供的电热水杯的结构剖视图；

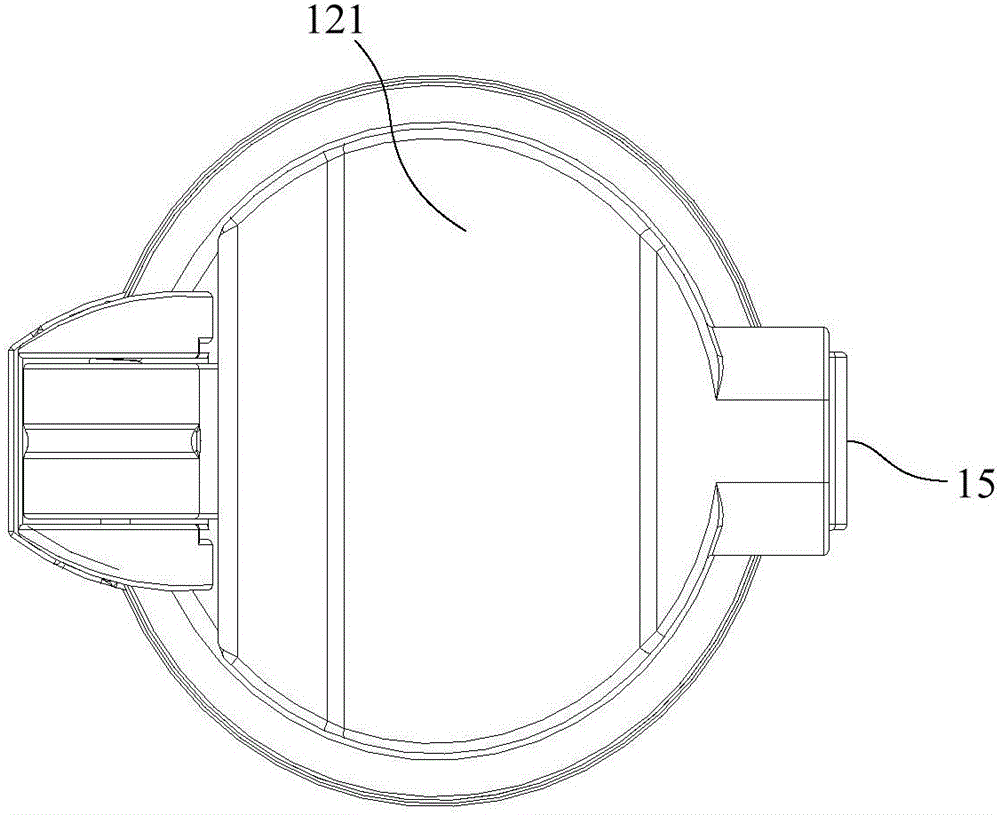

图2为图1对应的俯视结构图；

图3为本实用新型实施例一提供的电热水杯在第一上盖打开后的局部结构俯视图；

图4为本实用新型实施例一提供的电热水杯在第一上盖打开后的结构剖视图；

图5为本实用新型实施例一提供的电热水杯在第一上盖和第二上盖均打开后的结构剖视图；

图6为图5对应的局部结构俯视图；

图7为本实用新型实施例一提供的电热水杯中设置防倾倒件的结构剖视图。

附图标记说明：

1—杯盖；2—杯体；3—底盖；4—加热装置；5—温控装置；11—下盖组件；12—上盖组件；121—第一上盖；122—第二上盖；121a—第一密封塞；122a—第二密封塞；122b—通孔；122c—弹性密封套；13—第一转轴；14—第二转轴；111—第一孔；112—第二孔；15—锁合机构；151—锁扣；152—按键；153—按键推片；6—感应装置；61—触发组件；62—感应组件；611—顶杆；612—触发头；7—防倾倒件；21—面板；211—电连接器。

具体实施方式

实施例一

图1为本实用新型实施例一提供的电热水杯的结构剖视图。图2为图1对应的俯视结构图。图3为本实用新型实施例一提供的电热水杯在第一上盖打开后的局部结构俯视图。图4为本实用新型实施例一提供的电热水杯在第一上盖打开后的结构剖视图。图5为本实用新型实施例一提供的电热水杯在第一上盖和第二上盖均打开后的结构剖视图。图6为图5对应的局部结构俯视图。参照图1至图6所示，本实施例提供一种电热水杯，该电热水杯包括杯盖1和杯体2。杯体2的顶部具有开口，杯盖1盖设在该开口上。杯体2设有加热装置4，加热装置4用于被杯体2内的液体进行加热。杯体2内盛装的液体可以是水，也可以是饮料或牛奶等。具体实现时，可在杯体2下方设置底盖3，加热装置4位于底盖3的顶部。同时还可以在底盖3上设置温控装置5，温控装置5与加热装置4连接，用于控制杯体2内液体的加热温度。温控装置5可以在杯体2内的液体沸腾时使电热水杯停止加热，也可以通过控制加热装置4的加热温度，使杯体2内的液体处于设定温度，如此可提高用户体验感和使用灵活性。

杯盖1包括下盖组件11和盖设在下盖组件11上的上盖组件12。下盖组件11盖设在杯体2的开口上，下盖组件11上分别设有第一孔111和第二孔112，第一孔111与杯体2的内腔连通，第二孔112与杯体2的内腔连通。上盖组件12包括第一上盖121和第二上盖122，第一上盖121用于打开或盖合第一孔111，第二上盖122用于打开或盖合第二孔112。

例如制作时，可将第一孔111设置为出蒸汽孔，将第二孔112设置为出水孔。当需要对杯体2内的液体进行加热时，打开第一上盖121以使第一孔111打开，使加热时杯体2内的蒸汽仅从第一孔111排出至电热水杯外部，从而防止杯体2中的蒸汽无法排出而导致杯体2内气压过大，避免危险事故发生。当需要喝水时，通过第二上盖122打开第二孔112，倾斜杯体2，使水从第二孔112流出。在不使用电热水杯的情况下，将第一上盖121和第二上盖122均盖合在下盖组件11上，从而封闭第一孔111和第二孔112，以对电热水杯内的水进行保温。

当然，也可以将第一孔111设置为出水孔，将第二孔112设置为出蒸汽孔，加热时打开第二上盖122即可，使第二孔112露出，使杯体2内的蒸汽从第二孔112中流出，避免杯体2内气压过大而发生危险。喝水时打开第一上盖121即可，使第一孔111露出，倾斜杯体2，使水从第一孔111流出。

另外，由于我国自来水厂通常使用氯气作为消毒剂，所以自来水中会有残余的氯气溶解在水中，人体若食用较多的含氯的水会损害人的身体健康，而水中氯的含量会随温度的升高而逐渐从水中逸出，因此通过延长水的加热时间是最直接简单的除氯方法。为了在加热时增大蒸汽排出量，以提高除氯效果，在使用时，可将第一上盖121和第二上盖122均打开，使第一孔111和第二孔112均露出，使加热时杯体2内的蒸汽从第一孔111和第二孔112同时流出，从而增大蒸汽排出量，提高除氯效果，此时第一孔111和第二孔112同时充当了出蒸汽孔。

本实施例提供的电热水杯，通过在下盖组件11上分别设置第一孔111和第二孔112，同时将盖合下盖组件11的上盖组件12设置为用于打开或盖合第一孔111的第一上盖121和用于打开或盖合第二孔112的第二上盖122，具体制作时，可将第一孔设置为出蒸汽孔，将第二孔设置为出水孔，当需要对杯体内的水进行加热时，只需打开第一上盖将第一孔露出即可，使加热时杯体内的蒸汽仅从第一孔排出，同时保证了加热安全性和加热效率；当需要喝水时，将第二上盖打开使第二孔露出，使水从第二孔流出，结构简单且使用非常方便。制作时也可以将第一孔设置为出水孔，将第二孔设置为出蒸汽孔，加热时，打开第二上盖将第二孔露出，使加热时杯体内的蒸汽仅从第二孔排出，保证加热安全性和加热效率；喝水时，打开第一上盖将第一孔露出，使水从第一孔流出，使产品设计更加灵活。另外，在加热时，若杯体内的水较多或者需要增大蒸汽排出量以提高除氯效果时，此时可将第一上盖和第二上盖均打开，使第一孔和第二孔均露出，使杯体内的蒸汽从第一孔和第二孔同时排出，此时第一孔和第二孔均充当了出蒸汽孔，从而提高了电热水杯的使用灵活性。

其中，第一上盖121和第二上盖122通过不同的转轴与下盖组件11转动连接，具体地，第一上盖121通过第一转轴13与下盖组件11转动连接，第二上盖122通过第二转轴14与下盖组件11转动连接。将第一上盖121绕第一转轴13转动，即可将第一上盖121打开或盖合在下盖组件11上，从而使第一孔111露出或封闭。将第二上盖122绕第二转轴14转动，即可将第二上盖122打开或盖合在下盖组件11上，从而使第二孔112露出或封闭。另外，由于第一上盖121和第二上盖122分别通过转轴连接在下盖组件11上，当第一上盖121或第二上盖122打开时，也不会掉落，使用卫生且方便。

例如，在一种可行的实现方式中，可以将第一上盖设置在第二上盖的一侧，比如，第一上盖位于整个杯盖的左半部分，第二上盖位于整个杯盖的右半部分。即第一上盖和第二上盖位于同一水平面上，第一上盖与第二上盖在转动过程中互不干扰。可以将第一孔设置为出蒸汽孔，将第二孔设置为出水孔。也可以将第一孔设置为出水孔，将第二孔设置为出蒸汽孔。例如，当第一孔为出蒸汽孔，第二孔为出水孔时，加热时，仅将第一上盖打开，使出蒸汽孔露出即可，加热产生的蒸汽直接从出蒸汽孔排出至电热水杯外部，此时第二上盖关闭，即出水孔关闭。当需要喝水时，仅将第二上盖打开，使出水孔露出，倾斜杯体，使水从出水孔流出即可，此时第一上盖处于关闭状态，从而防止倒水时水从出蒸汽孔流出而导致水乱洒，使用安全且非常方便。

下面通过将第一孔111设置为出蒸汽孔，将第二孔112设置为出水孔对本实施例的电热水杯做进一步说明，也就是说第一上盖121用于打开或盖合出蒸汽孔，第二上盖122用于打开或盖合出水孔：

在本实施例中，第一上盖121和第二上盖122的打开的旋转方向相同，且第二上盖122的转动范围在第一上盖121和下盖组件11之间。这样在对蒸汽排出量的大小没有要求时，仅要求使蒸汽能够得以排出以保证加热安全性的情况下，仅需打开第一上盖121使第一孔111露出，无需打开第二上盖122，此时第二上盖122盖合在第二孔112上，使第二孔112封闭，使蒸汽只从第一孔111排出，避免蒸汽从第二孔112排出，从而同时保证加热安全性和加热效率。而且通过单手进行操作即可打开第一上盖或第二上盖。当第一上盖和第二上盖盖合在下盖组件上时，第一上盖位于第二上盖的上方，这样从外观上看起来整个杯盖为一整体结构，使杯盖的外观更加简洁和美观，而且提高了电热水杯盖合的密封性。

在本实施例的一种具体的实现方式中，可将第二上盖122做的较小，使其仅能够盖合下盖组件11上的第二孔112即可，同时将第一上盖121做的较大，使其在盖合时罩设在整个下盖组件11和第二上盖122的上方，也就是说，第二上盖122没有遮挡第一孔111，在加热时，直接将第一上盖121打开，就可以使第一孔111与外部大气连通，使杯体内的蒸汽从第一孔111排出，进行安全加热，此时第二上盖122依旧盖合在第二孔112上，从而防止蒸汽从第二孔112流出，保证加热效率。

在本实施例的另一种具体的实现方式中，可将第二上盖122的尺寸与第一上盖121的尺寸设置为一致，或者，第二上盖122的尺寸大于第一上盖121的尺寸，此时第一孔111被第二上盖122遮住，这样的话第一上盖121打开后，第一孔111无法露出，导致蒸汽无法排出，为了解决该问题，且同时保证加热效率，本实施例通过在第二上盖122上对应第一孔111的位置开设与第一孔111匹配连通的通孔122b，从而仅打开第一上盖121时，就可以将通孔122b和第一孔111露出，杯体2内蒸汽从下盖组件11上的第一孔111排出，继而向上经过通孔122b排出至电热水杯外部，从而同时保证了加热性以及加热效率。

在其他实施例中，第一上盖121和第二上盖122打开的旋转方向也可以相反，第一上盖121和第二上盖122在下盖组件11上相对设置。这样当需要打开第一上盖上，将第一上盖绕第一转轴转动，从而使第一孔打开；当需要打开第二上盖时，将第二上盖绕第二转轴转动，从而使第二孔打开。例如第一孔被设置为出蒸汽孔，第二孔被设置为出水孔，加热时将第一上盖121以第一转轴为支点朝向下盖组件一侧转动，从而将第一孔打开，使加热时的蒸汽从第一孔流出。喝水时将第二上盖122以第二转轴为支点朝向下盖组件的另一侧转动，从而将第二孔打开，倾斜杯体，即可将水倒出，使产品的使用更加灵活。

进一步地，第一上盖121的底部具有用于密封第一孔111的第一密封塞121a，第二上盖122的底部具有用于密封第二孔112的第二密封塞122a。通过设置密封塞，从而提高对第一孔111和第二孔112的密封性，提高电热水杯的保温性，且在携带电热水杯时或电热水杯意外倾倒时，可防止漏水情况出现。同时，还可在第一密封塞121a上和第二密封塞122a上套设弹性密封套122c，从而进一步提高第一密封塞121a与第一孔111之间的密封性，提高第二密封塞122a与第二孔112之间的密封性。具体地，可在第一密封塞121a和第二密封塞122a的侧壁周向设置凹槽，弹性密封套122c的顶部边沿嵌设在凹槽中，从而使弹性密封套122c与密封塞之间的连接更加牢靠。

当第一上盖121和第二上盖122打开的旋转方向相同时，可将第一上盖121的一侧通过第一转轴13与下盖组件11的一侧铰接，第二上盖122的一侧通过第二转轴14与下盖组件11的一侧铰接。第一上盖121的另一侧和第二上盖122的另一侧通过锁合机构15锁接在下盖组件11的另一侧。也就是说，第一转轴13和第二转轴14位于下盖组件11的同一侧，锁合机构14位于下盖组件11的与第一转轴13和第二转轴14相对的一侧，参照附图1所示，第一转轴13和第二转轴14均位于下盖组件11的左侧，锁合机构15位于下盖组件11的右侧。这样通过单手就可直接打开第一上盖121或第二上盖122，且第一上盖121和第二上盖122均被打开时由于两者通过转轴连接在下盖组件上，不会掉落，使用卫生且方便。通过设置锁合机构15，保证了第一上盖121和第二上盖122在关闭状态下的稳定性，提高了第一上盖121和第二上盖122与下盖组件11之间的密封性和盖合的可靠性。

参照图4和图5所示，锁合机构15可具体包括：连接在第二上盖122另一侧上的锁扣151、可转动的连接在下盖组件11另一侧上的按键152和连接在按键152外侧的按键推片153。第一上盖121的另一侧上设有第一盖扣，第二上盖122的另一侧上设有第二盖扣，第一盖扣可与锁扣151匹配扣合，第二盖扣可与按键152卡合，当需要打开第一上盖121时，向上推动按键推片153，按键推片153推动锁扣151的底部，使第一盖扣与锁扣151脱离，从而使第一上盖121打开。若进一步需要打开第二上盖122时，向下推动按键推片153，然后向内按压按键推片153，使按键152顶部向外翻转，使第二盖扣与按键152脱离卡合，从而打开第二上盖122。盖合时，直接将第一上盖121和第二上盖122下压，使其与锁合机构卡合即可。

在上述实施例的基础上，本实施例的电热水杯还包括感应装置6，感应装置6包括：位于下盖组件11上的触发组件61和位于杯体2上的感应组件62。触发组件61与第一上盖121联动，用于在第一上盖121打开第一孔111时触发感应组件62，以使感应组件62接通加热装置4的电源，且用于在第一上盖121盖合第一孔111时使感应组件62断开加热装置4的电源。这样当第一上盖121打开第一孔111时，带动触发组件61发生动作，使触发组件61触发感应组件62，接通加热装置4的电源以对杯体2内的液体进行加热，当第一上盖121盖住第一孔111时，带动触发组件61发生动作，使感应组件62无法感应到触发组件61，断开加热装置4的电源以停止加热，从而确保了只有在第一孔111打开时才可进行加热，避免了加热时蒸汽聚集在杯体2内部无法排出而导致不安全事故的发生，从而提高了电热水杯加热时的安全性。感应装置6可以与加热装置4的电源电路电连接，感应装置6用于接通或断开加热装置4的电源电路，以控制加热装置4开启或关闭。当然，加热装置4也可以与感应装置6信号连接，感应装置6向加热装置4发送控制信号，以控制加热装置4开启或关闭。对于具体的电路控制以及信号控制方式，本领域技术人员可以根据现有技术进行实现，在此不再赘述。

具体实现时，触发组件61包括顶杆611，顶杆611的一端与第一上盖121联动，顶杆611的另一端设有可触发感应组件62的触发头612。具体地，当第一上盖121沿转轴13转动打开第一孔111的过程中，顶杆611在第一上盖121的带动下向下移动，从而使触发头612触发感应组件62，使感应组件62接通加热装置4的电源。当第一上盖121盖合的过程中，带动顶杆611向上移动，触发头612远离感应组件62，感应组件62感应不到触发头612时，断开加热装置4的电源。通过结构简单的顶杆611实现对感应组件62的触发，使整个操作更加简单且成本低。

触发头612可以为磁性体，感应组件62可以为磁性开关，当磁性开关感应到磁性体时，接通加热装置4的电源。当然，触发头612也可以不是磁性体，触发头612与感应组件62直接接触，示例性的，当顶杆611向下移动时，顶杆611底端的触发头612与感应组件62直接接触，感应组件62接触到触发头612时接通加热装置4的电源。当顶杆611向上移动后，触发头612脱离感应组件62，感应组件62感应不到触发头612时，断开加热装置4的电源。

由于触发组件61位于下盖组件11上，而下盖组件11盖设在杯体2的顶部开口上，因此，在一种具体的实现方式中，可直接将感应组件62设置在杯体2的侧壁顶部，这样可提高感应组件62的感应灵敏度，进一步保证了电热水杯加热时的安全性。

还可以在杯体2的一侧设置面板21，面板21与杯体2侧壁之间具有间隙，感应组件62位于间隙内。这样不仅便于感应组件62的安装，而且可在面板21上或面板21与杯体2之间设置一些图案标记，从而提高整个电热水杯的外观美感。另外，面板21上设有电连接器211，电连接器211用于与外部电源接头连接。在使用时，直接将外部电源接头连接在电连接器上，使用非常方便。

图7为本实用新型实施例一提供的电热水杯中设置防倾倒件的结构剖视图。在对电热水杯内的液体进行加热时，为了保证加热安全性，第一上盖121呈打开状态，即第一孔111为打开状态，若加热过程中电热水杯意外倾倒，杯体内的热水会从第一孔111中流出，引起热水溅射、意外烫伤的事故发生。为了解决该问题，通过在第一孔111中设置防倾倒件7，以在电热水杯倾倒时，使防倾倒件7对第一孔111进行封堵，从而防止热水从第一孔111流出，避免烫伤等意外事故的发生。参照附图7所示，在具体实现时，防倾倒件7可以是球体，例如配重球，当电热水杯倾倒时，该配重球在自身重力作用下滑动至第一孔111的孔口，将第一孔111封堵住。当然，该防倾倒件7也可以是封隔片，该封隔片在正常加热时呈打开状态，当电热水杯倾倒时，该封隔片发生变形，从而将第一孔111关闭。

最后应说明的是：以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围。
