一种自动洗米电热锅的制作方法

本实用新型涉及厨房家电领域，尤其涉及一种自动洗米电热锅。

背景技术：

自动洗米电热锅包括带烹饪腔的锅体和盖在锅体上的锅盖。锅盖上设有进水组件、进米组件和洗米仓。进水组件与洗米仓连通并为洗米仓供水。洗米仓上设有进米口，进米组件包括与进米口连通的输米通道。洗米仓内设有搅拌件，米和水在洗米仓内混合并由搅拌件搅动，实现洗米。完成洗米后，废水通过排水组件排出，洗净的米粒通过洗米仓底部的出米口掉落到锅体的烹饪腔内。

目前的自动洗米电热锅在实际使用时存在缺陷：在烹饪过程中，烹饪腔会产生大量蒸汽，洗米仓内残留的水分也会受热蒸发形成蒸汽，这些蒸汽会从洗米仓的进米口排到输米通道及储米仓内，导致输米通道和储米仓内的米粒受潮发霉；输米通道末端的米粒还可能在烹饪后期掉落到洗米仓内，被蒸得半生不熟并粘在洗米仓内壁上，难以排出，也会导致发霉；另外，由于输米通道的密封性不理想，蒸汽还会经由输米通道进入到锅盖的电器元件区域，影响电路的正常使用，存在安全隐患。

技术实现要素：

本实用新型所要解决的技术问题是克服上述现有技术存在的缺陷，提供一种自动洗米电热锅，能够在烹饪状态下阻断输米通道，有效地减少高温蒸汽进入输米通道内，也能阻挡输米通道内的米粒在烹饪过程中掉落。

为此，本实用新型采用的技术方案如下：一种自动洗米电热锅，包括锅体和盖在锅体上的锅盖，锅盖上设有进米组件和洗米仓，洗米仓上设有进米口，进米组件包括与进米口连通的输米通道，其中，所述输米通道上设有启闭结构，以使输米通道通过所述启闭结构打开或关闭。

进米时，启闭结构打开，保证输米通道的通畅。烹饪时，启闭结构关闭，使输米通道被阻断。启闭结构的设置能够减少烹饪腔和洗米仓内的高温蒸汽往输米通道内涌入的情况，有效地改善了输米通道和储米仓内米粒受潮的问题，也能避免锅盖内的电器元件受潮，提高了安全性能。启闭结构的设置还能阻挡输米通道内的米粒在烹饪过程中掉落到洗米仓内，避免了米粒在洗米仓内被蒸得半生不熟又难以排出导致发霉的问题。

作为改进，所述启闭结构包括阻隔板和驱动组件，阻隔板在驱动组件的驱动下在阻断输米通道的阻隔工位与打开输米通道的避让工位之间切换。这一设置，使得启闭结构的结构简单，阻隔板的加工、装配均方便，成本低，对输米通道的阻断效果好。

作为改进，所述输米通道包括与进米口对接的进米漏斗。这一设置，使得进米漏斗起到了引导的作用，能够更平稳、快速地将米粒输送到洗米仓的进米口。

作为改进，所述阻隔板位于进米漏斗的上方，或者所述阻隔板位于进米漏斗内，或者所述阻隔板位于进米漏斗的下方。

针对阻隔板位于进米漏斗的上方的结构，阻隔板的装配方便，成本低，且不会影响进米漏斗对米粒的引导效果，也便于阻隔板的维修和更换。针对阻隔板位于进米漏斗内的结构，整体结构更为紧凑。针对阻隔板位于进米漏斗的下方的结构，不会影响进米漏斗对米粒的引导效果，还能够避免进米漏斗内的残留米粒在烹饪过程中掉落到洗米仓内。

作为改进，所述阻隔板在阻隔工位和避让工位之间切换时的运动方向与输米方向垂直。这一设置，使得当阻隔板处于避让工位时位于输米通道外，保证了进米的顺畅；同时，阻隔板的运动也不会对其他部件产生影响，运动平稳、可靠。

作为驱动组件的一种结构改进，所述驱动组件包括齿轮和驱动齿轮转动的驱动电机，所述阻隔板与所述齿轮联动。这一设置，使得驱动组件的成本低，阻隔板的运动更为平稳、可靠。

作为驱动组件的另一种结构改进，所述驱动组件包括电磁阀，所述阻隔板在电磁阀的控制下运动。这一设置，使得驱动组件的结构简单、紧凑，阻隔板的运动平稳、可靠。

作为改进，所述阻隔板包括板体和设置在板体上的柔性部，所述柔性部至少部分凸出于板体的边缘。这一设置，使得阻隔板在阻断输米通道的同时，能够通过柔性部进行密封，对蒸汽和米粒的阻挡效果更好。

作为改进，所述柔性部设置在板体的外缘上，或者所述柔性部将板体包裹在内。针对柔性部设置在板体外缘上的结构，用料节省，成本低。针对柔性部将板体包裹在内的结构，加工方便，柔性部与板体之间的连接更为稳固。

作为改进，所述进米组件包括设置在输米通道内的输米螺杆和用于驱动输米螺杆正转或反转的输米电机，所述输米螺杆的运动状态包括输米状态和回米状态，所述输米螺杆在输米状态和回米状态的旋转方向相反。这一设置，使得进米结束后，输米螺杆能够回转，将输米通道的米粒往回输送，避免输米通道末端堆积过多米粒，也能够有效地改善输米通道内的米粒在烹饪过程中掉落的问题。

本实用新型的有益效果主要体现在：通过设置启闭结构，使输米通道具有打开和关闭两种状态。在烹饪状态下，启闭结构能够阻断输米通道，有效地减少高温蒸汽进入输米通道内，也能阻挡输米通道内的米粒在烹饪过程中掉落到洗米仓。

附图说明

图1为本实用新型进米组件和洗米仓的爆炸图。

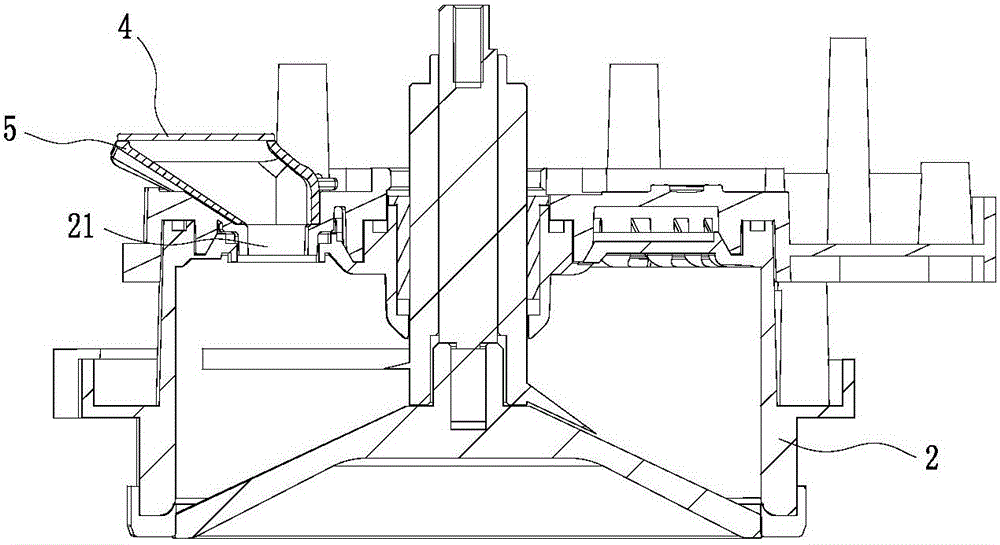

图2为本实用新型进米漏斗和洗米仓装配后的剖视图。

图3为本实用新型阻隔板处于阻隔工位时的示意图。

图4为本实用新型阻隔板处于避让工位时的示意图。

图5为本实用新型阻隔板的结构示意图（柔性部设置在板体的外缘）。

图6为本实用新型阻隔板的结构示意图（柔性部将板体包裹在内）。

图中所示：1、进米组件，2、洗米仓，21、进米口，3、储米仓，4、阻隔板，41、板体，42、柔性部，5、进米漏斗。

具体实施方式

下面结合本实用新型实施例的附图，对本实用新型实施例的技术方案进行解释和说明，但下述实施例仅为本实用新型的优选实施例，并非全部。基于实施方式中的实施例，本领域技术人员在没有做出创造性劳动的前提下所获得其他实施例，都属于本实用新型的保护范围。

一种自动洗米电热锅，包括带烹饪腔的锅体和盖在锅体上的锅盖。锅盖上设有进水组件以及如图1所示的进米组件1和洗米仓2。进水组件与洗米仓2连通并为洗米仓2供水。洗米仓2上设有进米口21，进米组件1包括储米仓3和与进米口21连通的输米通道。所述进米口21可以是圆形，也可以是不规则形。如图2所示，洗米仓2内设有搅拌件，米和水在洗米仓2内混合并由搅拌件搅动，实现洗米。完成洗米后，废水通过排水组件排出，洗净的米粒则通过洗米仓2底部的出米口掉落到锅体的烹饪腔内。

所述进米组件1包括设置在输米通道内的输米螺杆和用于驱动输米螺杆正转或反转的输米电机，所述输米螺杆的运动状态包括输米状态和回米状态，所述输米螺杆在输米状态和回米状态的旋转方向相反。进米结束后，输米螺杆能够回转，将输米通道的米粒往回输送，避免输米通道末端堆积过多米粒，也能够有效地改善输米通道内的米粒在烹饪过程中掉落的问题。

所述输米通道上设有启闭结构，以使输米通道通过所述启闭结构打开或关闭。进米时，启闭结构打开，保证输米通道的通畅。烹饪时，启闭结构关闭，使输米通道被阻断。启闭结构的设置能够减少烹饪腔和洗米仓2内的高温蒸汽往输米通道内涌入的情况，有效地改善了输米通道和储米仓3内米粒受潮的问题，也能避免锅盖内的电器元件受潮，提高了安全性能。启闭结构的设置还能阻挡输米通道内的米粒在烹饪过程中掉落到洗米仓2内，避免了米粒在洗米仓2内被蒸得半生不熟又难以排出导致发霉的问题。

所述启闭结构包括阻隔板4和驱动组件（驱动组件未在图中示出）。如图3、图4所示，阻隔板4在驱动组件的驱动下在阻断输米通道的阻隔工位与打开输米通道的避让工位之间切换，图3中，阻隔板4处于阻隔工位，图4中，阻隔板4处于避让工位。阻隔板4的加工、装配均方便，成本低，对输米通道的阻断效果好。

在本例中，所述输米通道包括与进米口21对接的进米漏斗5。进米漏斗5起到了引导的作用，能够更平稳、快速地将米粒输送到洗米仓2的进米口21。所述阻隔板4位于进米漏斗5的上方，阻隔板4的装配方便，成本低，且不会影响进米漏斗5对米粒的引导效果，也便于阻隔板4的维修和更换。

当然，所述阻隔板4也可以位于进米漏斗5内，使整体结构更为紧凑；所述阻隔板4也可以是位于进米漏斗5的下方，不会影响进米漏斗5对米粒的引导效果，还能够避免进米漏斗5内的残留米粒在烹饪过程中掉落到洗米仓2内。

所述阻隔板4在阻隔工位和避让工位之间切换时的运动方向与输米方向垂直。当阻隔板4处于避让工位时位于输米通道外，保证了进米的顺畅；同时，阻隔板4的运动也不会对其他部件产生影响，运动平稳、可靠。

所述驱动组件（未在图中示出）可以是多种形式，下面例举两种结构。

第一种：所述驱动组件包括齿轮和驱动齿轮转动的驱动电机，所述阻隔板4与所述齿轮联动，使得驱动组件的成本低，阻隔板4的运动更为平稳、可靠。

第二种：所述驱动组件包括电磁阀，所述阻隔板4在电磁阀的控制下运动，驱动组件的结构简单、紧凑，阻隔板4的运动平稳、可靠。

如图5所示，所述阻隔板4包括板体41和设置在板体41上的柔性部42，所述柔性部42至少部分凸出于板体41的边缘。阻隔板4在阻断输米通道的同时，能够通过柔性部42进行密封，对蒸汽和米粒的阻挡效果更好。所述柔性部42设置在板体41的外缘上，柔性部42的用料节省，成本低。

所述板体41可以是塑料板或金属板，所述柔性部42为硅胶件。

如图6所示，所述柔性部42也可以是将板体41包裹在内，加工方便，柔性部42与板体41之间的连接更为稳固。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，熟悉该本领域的技术人员应该明白本实用新型包括但不限于附图和上面具体实施方式中描述的内容。任何不偏离本实用新型的功能和结构原理的修改都将包括在权利要求书的范围中。
