一种米仓下料装置及其烹饪器具的制作方法

本实用新型涉及厨房烹饪器具领域，尤其涉及一种米仓下料装置及其烹饪器具。

背景技术：

随着人们生活节奏的加快，很多上班族的家里都没有人专门做饭。当人们在下班后拖着疲惫的身体回到家，多希望用不着动手就能吃上香喷喷的米饭，可尽管手忙脚乱一阵，也要花半小时才能吃到饭，让人非常疲惫。现在市面上有一种定时的电饭煲，出门前将米和水放在锅里，通过预约时间来自动做饭，但经过使用，发现存在以下问题，由于米在水中浸泡太久，做出来的饭不好吃，特别是夏天泡过的米还容易变质，为了解决上述问题，现在出现了米水分离的电饭煲，包括料仓2和盖板1，如图1所示为进料口闭合状态的局部剖面图，图2所示为进料口打开状态的局部剖面图，当需要进料时，盖板1下降到图2位置，料仓2中的食材通过类锥形的盖板进入到内锅，完成进料后，盖板1即刻闭合，如图1所示。

在饭煲结构上，由于静电或者其他方面的原因，然而此项技术在应用时，米或其他大小与米对应的物料遗留在料仓2或盖板1上，影响饭煲的使用。

技术实现要素：

本实用新型提供一种米仓下料装置，解决了在下米时饭煲米遗留在料仓或盖板上问题，具有结构简单、使用方便的特点。

为达到上述目的，实用新型的技术方案如下：

一种米仓下料装置，包括：料仓，所述料仓包括基体仓，所述基体仓用于放置米或其他物料，所述基体仓的下端且朝向内胆的一侧设有下料口，米或其他物料受重力作用向下料口处聚集；

所述基体仓的内表面上设置有若干料仓纹路，该料仓纹路使得米或其他物料与基体仓的接触面积减小。

在实用新型的一个优选实施例中，所述料仓纹路在基体仓的表面上凸形成相邻的多个波峰，所述波峰与波峰之间的间距为0.1mm-2.5mm。

在实用新型的一个优选实施例中，所述料仓纹路的波峰由基体仓的上端延伸至下料口。

在实用新型的一个优选实施例中，还包括位于基体仓下方的盖板，所述盖板正对于基体仓的下料口，用于控制下料口的通断；所述盖板与米或其他物料接触的表面同样设置有若干盖板纹路，所述料仓纹路与所述盖板纹路结构相同或者不同。

在实用新型的一个优选实施例中，所述基体仓或/和盖板的外表面或内表面上设置有振动件。

在实用新型的一个优选实施例中，所述基体仓由曲面体构成。

在实用新型的一个优选实施例中，所述曲面体由第一曲面体和第二曲面体构成，所述第一曲面体的曲率半径大于第二曲面体的曲率半径。

在实用新型的一个优选实施例中，所述曲面体在料仓中轴线上的截面呈漏斗状，其中第一曲面体的截面为第一斜面，第二曲面体的截面为第二斜面，所述第一斜面与水平方向的夹角小于第二斜面与水平方向的夹角。

在实用新型的一个优选实施例中，所述第一斜面与水平方向的夹角30-45°。

一种烹饪器具，包括锅体、锅盖和内胆，可拆卸固定于锅盖上的米仓下料装置。

通过上述技术方案，实用新型的有益效果是：

本实用新型改进了料仓或/和盖板的内表面结构，解决了在下米时饭煲米遗留在料仓或盖板上问题；进一步地，在上述料仓或/和盖板设置有振动件，使得米撒入锅内更均匀，具有结构简单、使用方便的特点。

附图说明

为了更清楚地说明实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

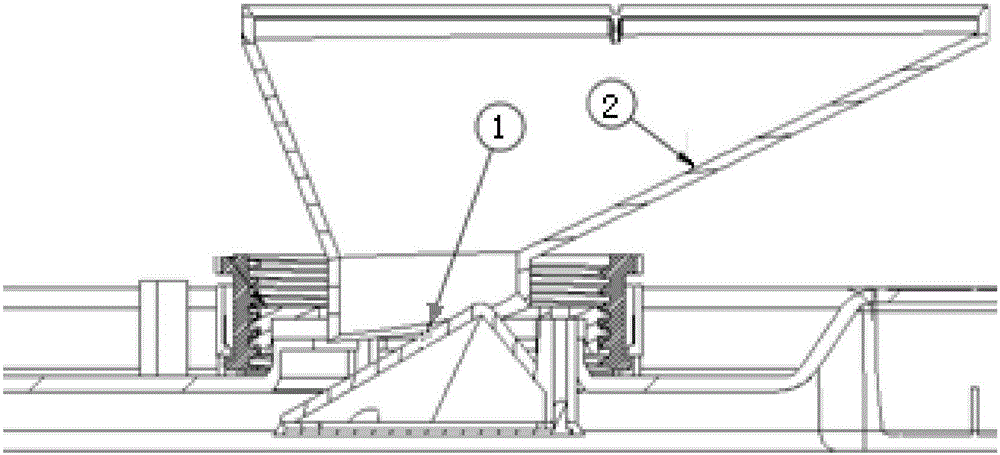

图1为现有技术所示为进料口闭合状态的局部剖面图。

图2为现有技术所示为进料口打开状态的局部剖面图。

图3为实用新型的拆解图。

图4为实用新型的实施例1的料仓纹路的局部放大图。

图5为实用新型的截面图。

图6为实用新型的料仓的立体图。

图7为采用本实用新型的烹饪器具的结构示意图。

具体实施方式

为了使实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示，进一步阐述实用新型。

经过大量反复的试验和比对发现，漏斗形料仓的下米角度和料仓表面的粗糙程度和米在料仓表面的残留量有着密切关系，具体地如图3所示，一种米仓下料装置，包括：料仓2，所述料仓2包括基体仓210，所述基体仓210用于放置米或其他物料，所述基体仓210的下端且朝向内胆的一侧设有下料口211，米或其他物料受重力作用向下料口211处聚集；，该料仓纹路3使得米或其他物料与基体仓的接触面积减小，使米或其他物料由原来的滑落变成滚落，这样可以促使米粒快速的掉落。

上述本实施例中还包括位于料仓下方的盖板1，所述盖板1正对于料仓的下料口211，用于控制下料口的通断。

参照图4所示，料仓纹路3在基体仓的表面上凸形成相邻的多个波峰310，上述波峰310与波峰310之间的间距为0.1mm-2.5mm，当波峰之间距离小于0.1mm时，与光滑坡面相比，米粒与坡面接触面积区别不大；当波峰之间距离 大于2.5mm时，碎米或者断米会夹在两个波峰之间，难以下落。另晒纹纹路越细，即波峰之间间距越小，需要的坡面的倾斜角度越大。

其中优选的，料仓纹路3的波峰由基体仓的上端延伸至下料口，设置该纹路结构在于由基体仓的上端延伸至下料口的路径上形成一个倾斜面，更加便于米或者其他物料受到重力作用落下。

其他的替代方案中，料仓纹路也可以采用螺纹轴向纹路。

进一步地，盖板与米或其他物料接触的表面同样设置有若干盖板纹路4，所述料仓纹路与所述盖板纹路结构相同或者不同，只要保证位于盖板上的米或其他物料由原来的滑落变成滚落，这样可以促使米粒快速的掉落即可；将盖板1或者基体仓2配合采用纹路结构，可使得米或其他物料掉落干净，如此当盖板1上升时，可避免因盖板1或者料仓2上的遗留米粒卡住上升的盖板1。

除了上述设置的纹路结构外，基体仓或/和盖板的外表面或内表面上设置有振动件5，振动件促使料仓振动并将振动通过结构件传至盖板上，这样促使米的掉落。

其中振动件5的设置位置，根据需要可自由设定，且振动件5设置不同频率和时间，得到不同的分散效果，使得米撒入锅内更均匀。

参照图5和图6所示，基体仓210由曲面体构成，一般地曲面体由第一曲面体212和第二曲面体213构成，所述第一曲面体的曲率半径大于第二曲面体的曲率半径；其中曲面体在料仓中轴线上的截面呈漏斗状，其中第一曲面体的 截面为第一斜面212a，第二曲面体的截面为第二斜面213a，所述第一斜面与水平方向的夹角小于第二斜面与水平方向的夹角。

一般地，所述第一斜面与水平方向的夹角30-45°，正是由于如果角度大于45°时候，整个曲面体构成的基体仓210的容纳腔将变小，不能放置很多米或者其他物料；若角度小于30°时候，由于角度过小，曲面体与水平方向近似平行，米或者其他物料靠重力作用不能很好地落下。上述的，为了将基体仓内的米或其他物料顺利下滑，将下料口沿垂直方向设置有引导仓6，该引导仓6垂直于基体仓210。

参照图7，一种烹饪器具，包括锅体、锅盖和内胆，可拆卸固定于锅盖上的米仓下料装置。

综上所述，本实用新型改进了料仓或/和盖板的内表面结构，解决了在下米时饭煲米遗留在料仓或盖板上问题；进一步地，在上述料仓或/和盖板设置有振动件，使得米撒入锅内更均匀，具有结构简单、使用方便的特点。

在实用新型的描述中，需要理解的是，术语“中心”、“横向”、“厚度”、“上”、“下”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对实用新型的限制。

此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在实用新型的描述中，“多个”的含义是两个或两个以上，除非另有明确具体的限定。在实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在实用新型中的具体含义。

在实用新型中，除非另有明确的规定和限定，第一特征在第二特征“上”或“下”可以是第一和第二特征直接接触，或第一和第二特征通过中间媒介间接接触。而且，第一特征在第二特征“之上”、“上方”和“上面”可是第一特征在第二特征正上方或斜上方，或仅仅表示第一特征水平高度高于第二特征。

以上显示和描述了实用新型的基本原理和主要特征和实用新型的优点。本行业的技术人员应该了解，实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明实用新型的原理，在不脱离实用新型精神和范围的前提下，实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的实用新型范围内。实用新型要求保护范围由所附的权利要求书及其等效物界定。
