一种室内外设计绘画板的制作方法

本实用新型是一种室内外设计绘画板，属于设计设备领域。

背景技术：

绘画板，又名数位板、绘图板、手绘板等等，是计算机输入设备的一种，通常是由一块板子和一支压感笔组成，绘画板主要针对设计类的人士，用作绘画创作等工作，绘画板主要面向设计、美术相关专业师生、广告公司与设计工作室以及Flash矢量动画制作者，现有技术中的绘画板可以让你在室内外都可以绘画，但是现有的绘画板，都是水平的，无法满足人们绘图时对角度的需求，导致绘画效果差，影响绘画者心情，现有的绘画板高度都是一定的，无法满足不同人群的使用，使用范围小。

技术实现要素：

针对现有技术存在的不足，本实用新型目的是提供一种室内外设计绘画板，以解决上述背景技术中提出的问题，本实用新型使用方便，便于操作，可以旋转，可以移动，照明范围广，适合不同身高的人，稳定性好，可靠性高。

为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种室内外设计绘画板，包括绘画板组件、旋转结构、升降结构以及照明灯，所述绘画板组件下端连接旋转结构，所述旋转结构下端设有升降结构，所述旋转结构后端上安装有照明灯，所述绘画板组件由绘画主体、手动控制键盘、连接块以及光线挡板组成，所述绘画主体下端左部设有手动控制键盘，所述手动控制键盘右侧安装有光线挡板，所述光线挡板装配在绘画主体右部下端上，所述绘画主体下端中间设有两个单元连接块，两个单元所述连接块对称安装在绘画主体前后两侧，所述手动控制键盘通过铰链与绘画主体进行连接，所述光线挡板与绘画主体通过铰链进行连接，所述旋转结构由安装板、转动轴、齿轮一、固定块一、十字手轮、套杆、齿轮二以及固定块二组成，所述安装板下端连接四个单元套杆，所述安装板前部上端安装有固定块一，所述固定块一后端连接转动轴，所述转动轴上设有齿轮一，所述齿轮一下端安装齿轮二，所述齿轮二前端装配着十字手轮，所述十字手轮安装在固定块一上，所述十字手轮上方装配有转动轴，所述转动轴后端连接固定块二，所述固定块二下端固定在安装板上，所述齿轮一与齿轮二进行齿轮啮合，所述固定块二后方安装有照明灯，所述照明灯固定在安装板上，所述升降结构由套筒、升降设备、底板、万向轮以及蓄电设备组成，所述底板下端连接四个单元万向轮，四个单元所述万向轮分别安装在底板棱角位置，所述底板上端设有四个单元套筒，四个单元所述套筒分别与四个单元套杆装配在一起，所述底板上端安装有升降设备，所述升降设备后方装配着蓄电设备，所述蓄电设备固定在底板上端面上，所述升降设备上端安装有安装板，两个单元所述连接块通过转动轴分别与固定块一和固定块二装配在一起，所述蓄电设备通过电线与照明灯进行连接，所述蓄电设备与升降设备通过电线进行连接。

进一步地，所述绘画主体前端安装有USB接口。

进一步地，所述安装板右部上端设有工具放置箱。

进一步地，所述蓄电设备上设有充电器。

进一步地，所述照明灯上安装有旋转盘。

进一步地，四个单元所述万向轮上都设有刹车设备。

进一步地，所述升降设备上安装有散热设备。

进一步地，所述绘画主体上表面设有一层触屏保护膜。

本实用新型的有益效果：一种室内外设计绘画板，本实用新型通过添加转动轴、齿轮一、十字手轮以及齿轮二，实现绘画板组件可以旋转，解决现有的绘画板，都是水平的，无法满足人们绘图时对角度的需求，导致绘画效果差，影响绘画者心情等问题。

本实用新型通过添加套杆、套筒以及升降设备，本实用新型实现上下运动，解决现有的绘画板高度都是一定的，无法满足不同人群的使用，使用范围小等问题，因添加万向轮，该设计可以使本实用新型进行移动，因添加蓄电设备，该设计提供给本实用新型使用的电能，本实用新型可以在室外无电线位置进行使用。

因添加光线挡板，该设计可以阻挡关光线，防止在室外使用本实用新型时出现反光的现象，因添加照明灯，该设计可以提供光亮，因添加USB接口，该设计可以把本实用新型的数据传输给电脑，因添加工具放置箱，该设计用于放置画图用的直尺等工具，便于绘画者拿取，因添加充电器，该设计可以提高蓄电设备使用寿命。

因添加旋转盘，该设计使照明灯可以旋转，加大照亮范围，因添加刹车设备，该设计可以固定本实用新型，因添加散热设备，该设计可以对升降设备进行散热处理，提高升降设备使用寿命，因添加触屏保护膜，该设计用于保护绘画主体，本实用新型使用方便，便于操作，可以旋转，可以移动，照明范围广，适合不同身高的人，稳定性好，可靠性高。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型一种室内外设计绘画板的结构示意图；

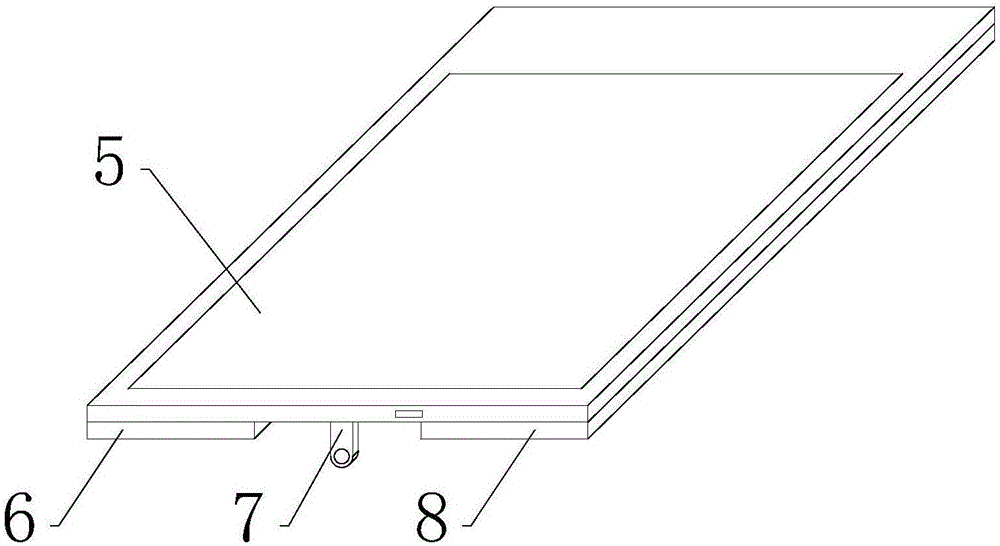

图2为本实用新型一种室内外设计绘画板的绘画板组件的示意图；

图3为本实用新型一种室内外设计绘画板的旋转结构的示意图；

图4为本实用新型一种室内外设计绘画板的升降结构的示意图；

图中：1-绘画板组件、2-旋转结构、3-升降结构、4-照明灯、5-绘画主体、6-手动控制键盘、7-连接块、8-光线挡板、9-安装板、10-转动轴、11-齿轮一、12-固定块一、13-十字手轮、14-套杆、15-齿轮二、16-固定块二、17-套筒、18-升降设备、19-底板、20-万向轮、21-蓄电设备。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-图4，本实用新型提供一种技术方案：一种室内外设计绘画板，包括绘画板组件1、旋转结构2、升降结构3以及照明灯4，绘画板组件1下端连接旋转结构2，旋转结构2下端设有升降结构3，旋转结构2后端上安装有照明灯4。

绘画板组件1由绘画主体5、手动控制键盘6、连接块7以及光线挡板8组成，绘画主体5下端左部设有手动控制键盘6，手动控制键盘6右侧安装有光线挡板8，光线挡板8装配在绘画主体5右部下端上，绘画主体5下端中间设有两个单元连接块7，两个单元连接块7对称安装在绘画主体5前后两侧，手动控制键盘6通过铰链与绘画主体5进行连接，光线挡板8与绘画主体5通过铰链进行连接。

旋转结构2由安装板9、转动轴10、齿轮一11、固定块一12、十字手轮13、套杆14、齿轮二15以及固定块二16组成，安装板9下端连接四个单元套杆14，安装板9前部上端安装有固定块一12，固定块一12后端连接转动轴10，转动轴10上设有齿轮一11，齿轮一11下端安装齿轮二15，齿轮二15前端装配着十字手轮13，十字手轮13安装在固定块一12上，十字手轮13上方装配有转动轴10，转动轴10后端连接固定块二16，固定块二16下端固定在安装板9上，齿轮一11与齿轮二15进行齿轮啮合，固定块二16后方安装有照明灯4，照明灯4固定在安装板9上。

升降结构3由套筒17、升降设备18、底板19、万向轮20以及蓄电设备21组成，底板19下端连接四个单元万向轮20，四个单元万向轮20分别安装在底板19棱角位置，底板19上端设有四个单元套筒17，四个单元套筒17分别与四个单元套杆14装配在一起，底板19上端安装有升降设备18，升降设备18后方装配着蓄电设备21，蓄电设备21固定在底板19上端面上，升降设备18上端安装有安装板9。

两个单元连接块7通过转动轴10分别与固定块一12和固定块二16装配在一起，蓄电设备21通过电线与照明灯4进行连接，蓄电设备21与升降设备18通过电线进行连接。

绘画主体5前端安装有USB接口，安装板9右部上端设有工具放置箱，蓄电设备21上设有充电器，照明灯4上安装有旋转盘，四个单元万向轮20上都设有刹车设备，升降设备18上安装有散热设备，绘画主体5上表面设有一层触屏保护膜。

具体实施方式：绘画人员使用本实用新型前，把蓄电设备21通过充电器与电源进行连接，对蓄电设备21进行充电，绘画人员使用本实用新型时，先在万向轮20的作用下，把本实用新型移动到室内或室外，然后打开升降设备18，升降设备18工作，可以带动本实用新型上下运动，调节本实用新型高度，适用不同身高的绘画人员，因添加万向轮，该设计可以使本实用新型进行移动，因添加蓄电设备，该设计提供给本实用新型使用的电能，本实用新型可以在室外无电线位置进行使用。

绘画人员转动十字手轮13，十字手轮13转动带动齿轮二15旋转，然后带动齿轮一11旋转，再带动转动轴10旋转，然后带动绘画板组件1转动，实现手动调节绘画板组件1角度，解决现有的绘画板，都是水平的，无法满足人们绘图时对角度的需求，导致绘画效果差，影响绘画者心情等问题。
