一种自动制冷碗的制作方法

本实用新型涉及一种自动制冷碗。

背景技术：

炎炎夏日里吃点冰镇的东西会让人非常凉爽，人们喜欢在夏天煮点绿豆汤或者绿豆粥之类的来降暑，而绿豆汤或绿豆粥刚煮完后不能立刻就放在冰箱中，这样就需要一段时间来凉透，使用起来不方便。

技术实现要素：

本实用新型的目的是提供一种使用更加方便的自动制冷碗。

实现本实用新型目的的技术方案是：一种自动制冷碗，包括碗体和碗盖；所述碗盖与碗体上端铰接；所述碗体的底座内设有单片机、第一制冷芯片和电源组，底座侧部设有按键；所述碗体包括金属导热层以及包裹在金属导热层外侧的陶瓷层；所述底座内的第一制冷芯片的制冷端朝上设置，制冷端紧贴住碗体内的金属导热层；所述第一制冷芯片、按键与单片机电性连接；所述电源组为其他组件供能。

所述碗盖内设有第二制冷芯片；所述第二制冷芯片的制冷端朝下，第二制冷芯片的下方设有制冷风扇；所述第二制冷芯片、制冷风扇与单片机电性连接。

所述第一制冷芯片的散热端下方设有散热器。

所述散热器下方设有散热风扇；所述散热风扇与单片机电性连接。

所述碗体的陶瓷层内设有温度传感器；所述温度传感器与单片机电性连接。

采用了上述技术方案，本实用新型具有以下的有益效果：(1)本实用新型的碗体内设有金属导热层，金属导热层通过底座内的第一制冷芯片制冷来对整个碗体进行降温，制冷接触面均匀，制冷效率高，具有很大的市场推广价值。

(2)本实用新型的碗盖内设有第二制冷芯片以及制冷风扇，制冷风扇对碗体内的汤或者粥吹冷风降温，降温方式多样化，进一步提高了降温效率。

(3)本实用新型的底座内的第一制冷芯片散热端下方设有散热器和散热风扇，散热效果更好。

(4)本实用新型碗体的陶瓷层内设有温度传感器，温度传感器感应碗体内汤或者粥的温度从而通过单片机来控制制冷芯片的开启关闭，控制更加智能化。

附图说明

为了使本实用新型的内容更容易被清楚地理解，下面根据具体实施例并结合附图，对本实用新型作进一步详细的说明，其中

图1为本实用新型的结构示意图。

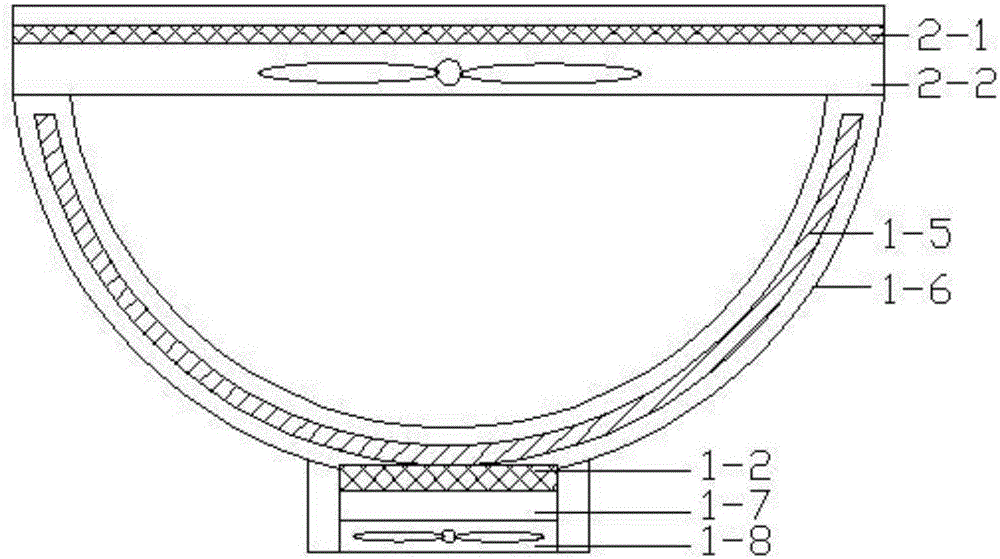

图2为图1的剖视图。

图3为图1的电路模块示意图。

具体实施方式

(实施例1)

如图1至图3所示，本实施例的自动制冷碗，包括碗体1和碗盖2，碗盖2与碗体1上端铰接。

碗体1的底座内设有单片机1-1、第一制冷芯片1-2和电源组1-3，底座侧部设有按键1-4。碗体1包括金属导热层1-5以及包裹在金属导热层1-5外侧的陶瓷层1-6。底座内的第一制冷芯片1-2的制冷端朝上设置，制冷端紧贴住碗体1内的金属导热层1-5。第一制冷芯片1-2、按键1-4与单片机1-1电性连接电源组1-3为其他组件供能。第一制冷芯片1-2的散热端下方设有散热器1-7。散热器1-7下方设有散热风扇1-8，散热风扇1-8与单片机1-1电性连接。碗体1的陶瓷层1-6内设有温度传感器1-9，温度传感器1-9与单片机1-1电性连接。

碗盖2内设有第二制冷芯片2-1；所述第二制冷芯片2-1的制冷端朝下，第二制冷芯片2-1的下方设有制冷风扇2-2；所述第二制冷芯片2-1、制冷风扇2-2与单片机1-1电性连接。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
