一种稳定性能高的家电支撑架的制作方法

本实用新型涉及家电支撑架技术领域，具体为一种稳定性能高的家电支撑架。

背景技术：

家电，是指以电能来进行驱动(或以机械化动作)的用具，可帮助执行家庭杂务，如炊食、食物保存或清洁，除了家庭环境外，也可用于公司行号或是工业的环境里，基本上，家用电器分为大型家电和小家电，家用电器使人们从繁重、琐碎、费时的家务劳动中解放出来，为人类创造了更为舒适优美、更有利于身心健康的生活和工作环境，提供了丰富多彩的文化娱乐条件，已成为现代家庭生活的必需品。

随着现代工业和科技的进步，家电逐步走进了人们的家庭，给人们带来了很多的欢乐和便捷，但现在家电多直接放置在桌面上，稳定性较差，容易因家电工作时产生共振等原因导致家电掉落，不仅给人们的生活带来了额外的经济负担，而且容易砸伤人们，安全性较差，故而我们提出了一种稳定性能高的家电支撑架，来解决以上的问题。

技术实现要素：

本实用新型的目的在于提供一种稳定性能高的家电支撑架，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种稳定性能高的家电支撑架，包括下固定板，所述下固定板的下表面通过螺钉固定安装有调节装置，所述下固定板的正上方固定安装有与下固定板相适配的上固定板，并且下固定板和上固定板之间固定连接有防共振装置，所述上固定板上表面的两端均通过螺栓固定安装有固定架，并且两个固定架之间的上固定板上开设有滑槽，滑槽内活动连接有固定装置，并且固定装置的一端贯穿固定架延伸至上固定板的外部。

优选的，所述调节装置包括下支撑柱、上支撑柱和套管，所述下支撑柱的顶端固定连接有第一螺纹柱，上支撑柱的底端固定连接有第二螺纹柱，套管上开设有与第一螺纹柱和第二螺纹柱相适配的螺纹通孔，并且第一螺纹柱的顶端通过螺纹通孔与第二螺纹柱的底端固定连接。

优选的，所述防共振装置包括填充层，所述填充层的两端均固定安装有顶部贯穿上固定板的第一滑杆，填充层的中部固定安装有底部贯穿下固定板的第二滑杆，并且第一滑杆和第二滑杆的外表面均套装有弹簧。

优选的，所述固定装置包括固定丝杆，所述固定丝杆的一端固定安装有调节手把，固定丝杆远离调节手把的一端活动安装有固定夹板，固定夹板远离固定丝杆的一侧粘贴有缓冲垫，并且固定夹板的底部固定连接有位于滑槽内的滑块。

优选的，所述固定架与固定装置的连接处开设有带有内螺纹的圆孔。

优选的，所述填充层由维纶丝和氨纶丝缠绕而成的线球编织而成。

与现有技术相比，本实用新型的有益效果是：该稳定性能高的家电支撑架，设置有固定装置可以将家电放置在装置的中间，利用手动调节固定丝杆的长度来控制固定夹板对家电进行固定，防止家电移动掉落，同时配合防共振装置可以有效的缓解家电在工作时产生的共振现象，防止长时间震动而使家电发生位移，稳定性及安全性较强，并且设置有调节装置可以调节家电放置的高度，通过螺纹旋接使整体更加稳定。

附图说明

图1为本实用新型结构正面剖视图；

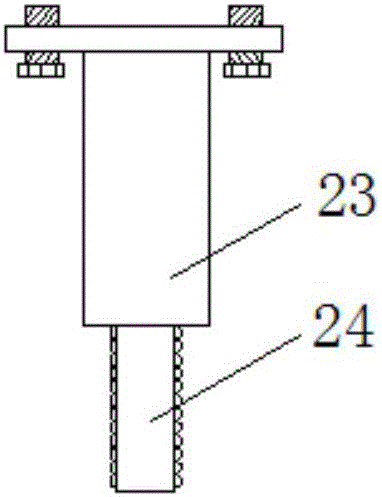

图2为本实用新型结构上支撑柱示意图；

图3为本实用新型结构下支撑柱示意图；

图4为本实用新型结构套管示意图。

图中：1下固定板、2调节装置、21下支撑柱、22第一螺纹柱、23上支撑柱、24第二螺纹柱、25套管、26螺纹通孔、3上固定板、4防共振装置、41填充层、42第一滑杆、43第二滑杆、44弹簧、5固定架、6滑槽、7固定装置、71固定丝杆、72调节手把、73固定夹板、74缓冲垫、75滑块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种稳定性能高的家电支撑架，包括下固定板1，下固定板1为矩形，起到支撑的作用，下固定板1的下表面通过螺钉固定安装有调节装置2，调节装置2包括下支撑柱21、上支撑柱23和套管25，下支撑柱21的顶端固定连接有第一螺纹柱22，上支撑柱23的底端固定连接有第二螺纹柱24，套管25上开设有与第一螺纹柱22和第二螺纹柱24相适配的螺纹通孔26，并且第一螺纹柱22的顶端通过螺纹通孔26与第二螺纹柱24的底端固定连接，通过调节螺纹通孔26内两端的第一螺纹柱22和第二螺纹柱24的长度即可调整下固定板1所处的水平面，进而调整家电的位置，设置有调节装置2可以调节家电放置的高度，通过螺纹旋接使整体更加稳定；并且下固定板1的正上方固定安装有与下固定板1相适配的上固定板3，并且下固定板1和上固定板3之间固定连接有防共振装置4，防共振装置4包括填充层41，填充层41由维纶丝和氨纶丝缠绕而成的线球编织而成，起到很好的减震作用，并且填充层41的两端均固定安装有顶部贯穿上固定板3的第一滑杆42，第一滑杆42与上固定板3的连接处设置有可自由上下滑动的孔洞，保证第一滑杆42顶部的自由移动，填充层41的中部固定安装有底部贯穿下固定板1的第二滑杆43，第二滑杆43与下固定板1的连接处设置有可使第二滑杆43底部自由滑动的孔洞，并且第一滑杆42和第二滑杆43的外表面均套装有弹簧44，弹簧44具有很强的往复力，可以达到很好的减共振的作用，配合防共振装置4可以有效的缓解家电在工作时产生的共振现象，防止长时间震动而使家电发生位移，稳定性及安全性较强；并且上固定板3上表面的两端均通过螺栓固定安装有固定架5，并且两个固定架5之间的上固定板3上开设有滑槽6，滑槽6开设的数量有两条，分别位于上固定板3的两侧，滑槽6内活动连接有固定装置7，固定装置7包括固定丝杆71，固定丝杆71的一端固定安装有调节手把72，固定丝杆71远离调节手把72的一端活动安装有固定夹板73，固定夹板73远离固定丝杆71的一侧粘贴有缓冲垫74，缓冲垫74有橡胶材料制成，防止家电受压过大而损坏，并且固定夹板73的底部固定连接有位于滑槽6内的滑块75，滑块75可在滑槽6内自由滑动，同时起到准确夹持的作用，设置有固定装置7可以将家电放置在装置的中间，利用手动调节固定丝杆71的长度来控制固定夹板73对家电进行固定，防止家电移动掉落；并且固定装置7的一端贯穿固定架5延伸至上固定板3的外部，固定架5与固定装置7的连接处开设有带有内螺纹的圆孔，可以起到固定固定丝杆71位置的作用，防止在夹持家电时装置发生自滑现象。

在放置家电时，先将家电放置在固定装置7的中间，再利用手动调节固定丝杆71的长度来控制固定夹板73对家电进行固定，同时利用防共振装置4有效的缓解家电在工作时产生的共振现象，最后调节调节装置2将家电的位置调整到适合的位置即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
