展示架用连接结构及可拆卸式展示架的制作方法

本实用新型涉及展示设备器材领域，尤其涉及展示架用连接结构及可拆卸式展示架。

背景技术：

现有市场上，展示架通常分为可拆卸式和不可拆卸式两种结构，其中不可拆卸式展示架由于搬运移动的困难，造成使用中的极大不便。可拆卸式的展示架通常采用单一的螺接杆定位销孔连接展示架的支撑杆和横杆方式，虽然可以方便安装和拆装，但是单一的螺接杆和定位销孔连接方式，可能会造成支撑杆和横杆连接后，稳定性不强，使用寿命缩短，即当横杆上悬挂陈列板材时，横杆和支撑杆的连接部发生旋转。

有鉴于此，有必要对现有的单一螺接杆和定位销孔连接方式下的展示架的连接结构予以改进，以解决上述问题。设计稳定性强，且方便安装和拆卸的展示架

技术实现要素：

本实用新型的目的是提供一种展示架用连接结构及可拆卸式展示架，以实现结构简单，拆装方便，稳定性强，使用寿命长的技术问题

为了解决上述技术问题，本实用新型提供了一种展示架用连接结构，所述连接结构适用于连接支撑杆与横杆，且包括：一体成型镜像设于横杆端部的一对凸块，及设于支撑杆的内侧面的一对适于所述凸块插入的卡槽；即通过所述凸块插入卡槽，以实现所述支撑杆与横杆的卡合连接。

进一步，所述支撑杆设有适于一螺接杆从支撑杆的外侧插入而从支撑杆内侧的卡槽设置面的横向中心线穿出的第一定位销孔组；以及所述横杆端部内腔内设有一U型定位块，该U型定位块包括一基部及自所述基部水平延伸的两翼；所述两翼与横杆端头内腔壁贴合连接；所述U型定位块上设有与第一定位销孔组相配合使用的第二定位销孔组，适于螺接杆从第一定位销孔组穿出后插入第二定位销孔组，实现所述支撑杆与横杆的紧固连接。

又一方面，本实用新型还提供了一种可拆卸式展示架，包括：左、右支撑杆和上、下横杆；其中任一支撑杆与相应横杆适于采用所述的连接结构进行连接。

进一步，所述左支撑杆和右支撑杆底部分别设有一水平底杆；且两水平底杆之间设有一固定杆。

进一步，所述左、右支撑杆的前侧面下部分别设有可拆卸的基础支撑腿；及所述下横杆的下端中间位置设有一可拆卸的中心支撑腿；所述基础支撑腿的底部端面、中心支撑腿的底部端面和左、右支撑杆的底部端面处于同一水平面，以共同支撑可拆卸展示架。

进一步，所述左、右支撑杆与所述基础支撑腿连接的连接处的上侧设有防撞垫块。

进一步，所述可拆卸式展架又包括设于所述上横杆和下横杆中部的可拆卸的适于展示产品图文信息的“H”型宣传架；即所述上横杆和下横杆的相对侧上镜像设有一组与所述“H”型宣传架连接的连接部。

进一步，所述上横杆和下横杆相对侧还镜像地沿所述连接部水平向两侧呈一定间距排设有若干适于放置板材的翻页架的弹性翻页杆的两端插入的旋转孔，适于放置板材的翻页架的弹性翻页杆的两端插入上下对应的旋转孔中。

进一步，所述上横杆的上端面设有可拆卸的一LOGO展示框。

本展示架用连接结构及可拆卸式展示架的有益效果是，结构简单，拆装方便，不仅是展示架的支撑杆与横杆间拆装方便，而且，用于展示板材的翻页架与所述横杆的可拆卸式结构便于根据板材的数量调整翻页架的数量，避免空白翻页架的展示破坏整体展示架的美观性。且通过设置的展示架用连接结构较单一的螺栓与定位销孔连接方式，提高了所述可拆卸式展示架的使用稳定性。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

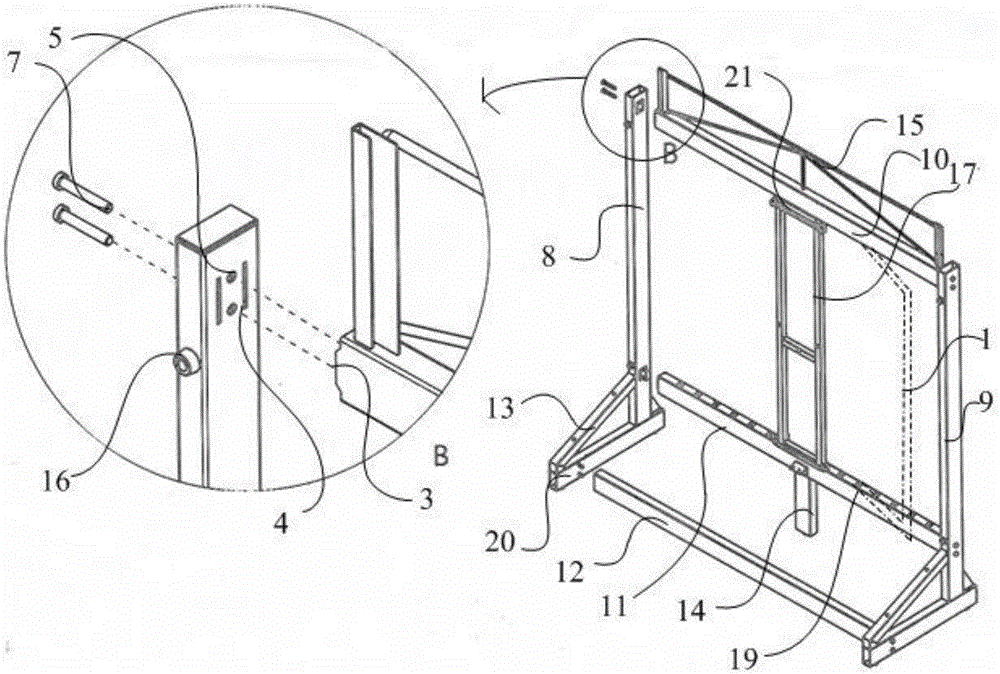

图1是本实用新型的优选实施例的结构示意图一；

图2是本实用新型的优选实施例的结构示意图二；

图3是本实用新型的优选实施例的U型定位块的结构示意图；

图4是本实用新型的优选实施例的翻页架的结构示意图。

图中：翻页架1、弹性翻页杆2、凸块3、卡槽4、第一定位销孔组5、U型定位块6、螺接杆7、左支撑杆8、右支撑杆9、上横杆10、下横杆11、固定杆12、基础支撑腿13、中心支撑腿14、LOGO展示框15、防撞凸块16、“H”型宣传架17、第二定位销孔组18、旋转孔19、水平底杆20、夹板21、基部601、两翼602。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

实施例1

如图1至图4所示，本实用新型提供了一种展示架用连接结构，所述连接结构适用于连接支撑杆与横杆，且包括：一体成型镜像设于横杆端部的一对凸块3，及设于支撑杆的内侧面的一对适于所述凸块3插入的卡槽4；即通过所述凸块3插入卡槽4，以实现所述支撑杆与横杆的卡合连接。

所述支撑杆设有适于一螺接杆7从支撑杆的外侧插入而从支撑杆内侧的卡槽4设置面的横向中心线穿出的第一定位销孔组5；以及所述横杆端部内腔内设有一U型定位块6，该U型定位块6包括一基部301及自所述基部301水平延伸的两翼302；所述两翼302与横杆端头内腔壁贴合连接；所述U型定位块6上设有与第一定位销孔组5相配合使用的第二定位销孔组18，适于螺接杆7从第一定位销孔组5穿出后插入第二定位销孔组18，实现所述支撑杆与横杆的紧固连接。

可选的，所述凸块3采用例如但不限于等腰梯形状凸块，所述等腰梯形状凸块的底部长度小于所述横杆端部的纵向侧边长度；且所述等腰梯形状凸块的腰部与所述纵向侧边形成的夹角为120-150°。

具体的，所述支撑杆、横杆和U型定位块6均为不锈钢材质。所述U型定位块6的两翼602与横杆端头内腔壁贴合连接采用焊接连接。

优选的，所述第一定位销孔组5及第二定位销孔组18均包括两个定位销孔。

优选的，所述卡槽4内壁设有增摩结构。

实施例2

如图1至图4所示，本实用新型还提供了一种可拆卸式展示架，包括：左、右支撑杆和上、下横杆；其中任一支撑杆与相应横杆适于采用所述的连接结构进行连接。

所述连接结构适包括：一体成型镜像设于上、下横杆端部的一对凸块3，及所述左、右支撑杆的内侧面设有一对适于所述凸块3插入的卡槽4；即通过所述凸块3插入卡槽4，以实现所述左、右支撑杆与上、下横杆的卡合连接。

所述左、右支撑杆设有适于一螺接杆7从左、右支撑杆的外侧插入而从左、右支撑杆内侧的卡槽4设置面的横向中心线穿出的第一定位销孔组5；以及所述上、下横杆端部内腔内设有一U型定位块6，该U型定位块6包括一基部601及自所述基部601水平延伸的两翼602；所述两翼602与上、下横杆端头内腔壁贴合连接；所述U型定位块6上设有与第一定位销孔组5相配合使用的第二定位销孔组18，适于螺接杆从第一定位销孔组5穿出后插入第二定位销孔组18，实现所述左、右支撑杆与上、下横杆的紧固连接。

所述左支撑杆8和右支撑杆9底部分别设有一水平底杆20；且两水平底杆20之间设有一固定杆12。

所述左、右支撑杆的前侧面下部分别设有可拆卸的基础支撑腿13；及所述下横杆11的下端中间位置设有一可拆卸的中心支撑腿14；所述基础支撑腿13的底部端面、中心支撑腿14的底部端面和左、右支撑杆的底部端面处于同一水平面，以共同支撑可拆卸展示架。

优选的，所述基础支撑腿13与左、右支撑杆连接处呈45度角。

所述可拆卸式展架又包括设于所述上横杆10和下横杆11中部的可拆卸的适于展示产品图文信息的“H”型宣传架17；即所述上横杆10和下横杆11的相对侧上镜像设有一组与所述“H”型宣传架17连接的连接部。

所述上横杆10和下横杆11相对侧还镜像地沿所述连接部水平向两侧呈一定间距排设有若干适于放置板材的翻页架1的弹性翻页杆2的两端插入的旋转孔19，适于放置板材的翻页架1的弹性翻页杆2的两端插入上下对应的旋转孔中。所述弹性翻页杆2的两端可以在旋转孔19内旋转，即带动整体翻页架1旋转，便于顾客通过旋转翻页架1更全面地观察所展示的板材的面层。

优选的，所述上横杆10和下横杆11上分别设有8-10个旋转孔19，平均分布于所述接插部的两侧。具体的，使用所述可拆卸式展示架展示板材时，可以根据实际情况选择旋转孔19的使用，例如选择使用一半数量的旋转孔19，即安装一半数量的翻页架1，空置另一半数量的旋转孔19，避免空白翻页架1的展示破坏整体展示架的美观性。

优选的，所述”H”型宣传架17上端设有一适于夹持产品图文信息板的夹板21。

所述上横杆10的上端面设有可拆卸的一LOGO展示框15。用于展示企业的LOGO形象，增强宣传效果。

所述左、右支撑杆与所述基础支撑腿13连接的连接处的上侧设有防撞垫块16。通过设置的防撞凸块16，可避免邻近支撑杆的翻页架1内的板材在随着翻页架1转动过程中，限制翻页架1的旋转角度，避免板材直接和支撑杆相互接触而损坏板材的面层，对板材起到较好的防护保护。

所述可拆卸式展示架为不锈钢材质。

本可拆卸式展架的具体安装方式是，首先，将所述水平底杆20与固定杆12连接。其次将将所述基础支撑腿13安装在所述左、右支撑杆的相应位置，同时将所述中心支撑腿14安装在所述下横杆11下端中部；然后，将”H”型宣传架17安装在所述下横杆11上端面的相应接插部。再次通过上、下横杆两端部分别一体成型镜像设于上、下横杆端部的一对凸块3将上横杆和下横杆的两端与所述左、右支撑杆设置的卡槽4卡合连接，然后将螺接杆7穿过所述左、右支撑杆的第一定位销孔组5后插入上、下横杆的两端头内腔的U型定位块的第二定位销孔内，使左、右支撑杆与上、下横杆卡紧连接。再次将LOGO展示框15插接在所述上横杆10的上端面。最后，将所述左、右支撑杆的底部和所述基础支撑腿13的另一端头接插入所述水平底杆20固定。优选的，在所述水平底杆20与中心支撑腿14的底部安装防滑垫，以及，在所述左、右支撑杆的前侧面上、下部分别安装一防撞凸块16。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
