一种物联网远程控制电饭锅的制作方法

本实用新型涉及厨房电器领域，具体地说是一种物联网远程控制电饭锅。

背景技术：

随着社会快速的发展，人们的生活节奏变得越来越快，时间也变得越来越珍贵，用电饭锅煮饭是大多数人选用的方式，但公知的电饭锅在煮饭前需要人工将米洗净后加水才能煮饭，而且煮饭需要一段不短的时间，往往在这一段时间我们没有得到很好的利用而白白浪费，当人们早上需要制作新鲜米饭或粥时，就要很早起床准备。另外，现在很多人工作下班后要回家做饭，需要洗米煮饭后等待米饭煮熟才能吃饭，占用较多空余时间。

技术实现要素：

本实用新型要解决的技术问题是克服现有的缺陷，提供一种物联网远程控制电饭锅，通过给电饭锅增加联网控制的功能，实现可随时随地移动控制电饭锅运行的目的。

为实现上述目的，本实用新型提供如下技术方案：一种物联网远程控制电饭锅，包括锅体、锅盖、电热盘、内胆、手机移动端，所述锅体和锅盖铰接连接，所述电热盘设在锅体内部上表面，所述内胆设置在电热盘上，所述锅体内部设有控制电路，所述电热盘与控制电路电性连接所述锅体外部设有显示器、控制器和电源线接口，所述控制器内部设有无线通信模块、中央处理器和信息存储器，所述无线通信模块和信息存储器均与中央处理器连接，所述手机移动端通过无线通信模块与控制器连接。

进一步的，所述锅盖内顶部设置有用于探测内胆内蒸汽温度的第一温度传感器，所述电热盘中心设置有第二温度传感器，所述第一温度传感器和第二温度传 感器与中央处理器电性连接。

进一步的，所述中央处理器通过数据连接线分别与显示器和控制器连接。

进一步的，所述控制器上设有开关按钮，所述控制器与电源线接口电性连接。

进一步的，所述无线通信模块为ZigBee模块或者WiFi模块。

进一步的，所述内胆由陶瓷、紫砂或金属材料制成，其底部为平面。

与现有技术相比，本实用新型的有益效果是：本实用新型具有结构简单，使用方便，高智能化等优点，解决用户当前在每次执行电饭锅开/关动作时都需至电饭锅附近进行操作的问题，可随时随地远程控制电饭锅的运行，能够让用户回到家就能享受美味的饭菜。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1为本实用新型所述一种物联网远程控制电饭锅整体结构示意图；

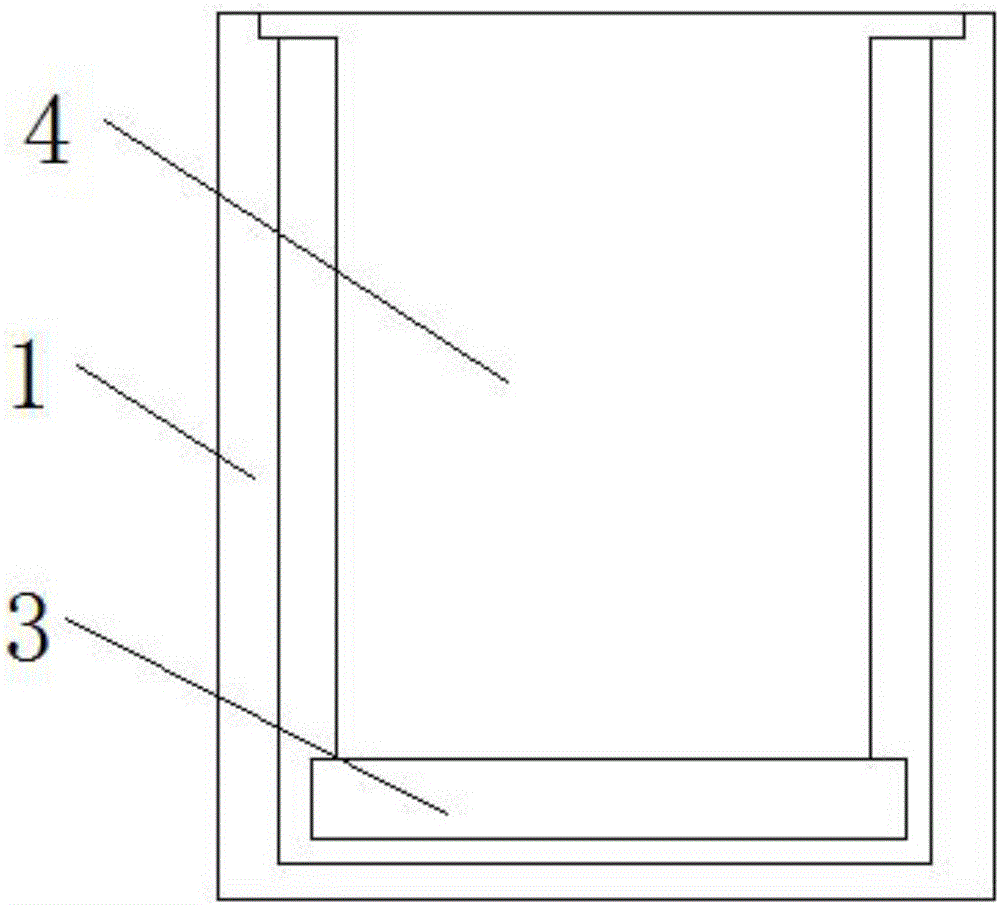

图2为本实用新型所述一种物联网远程控制电饭锅内部示意图；

图3为本实用新型所述一种物联网远程控制电饭锅手机移动端原理图图；

图中：1、锅体，2、锅盖，3、电热盘，4、内胆，5、手机移动端，6、控制电路，7、显示器，8、控制器，9、电源线接口，10、无线通信模块，11、中央处理器，12、信息存储器，13、第一温度传感器，14、第二温度传感器，15、开关按钮。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例，基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种物联网远程控制电饭锅， 包括锅体1、锅盖2、电热盘3、内胆4、手机移动端5，所述锅体1和锅盖2铰接连接，所述电热盘3设在锅体1内部上表面，所述内胆4设置在电热盘3上，所述锅体1内部设有控制电路6，所述电热盘3与控制电路6电性连接，所述锅体1外部设有显示器7、控制器8和电源线接口9，所述控制器8内部设有无线通信模块10、中央处理器11和信息存储器12，所述控制电路6、无线通信模块10和信息存储器12均与中央处理器11连接，所述手机移动端5通过无线通信模块10与控制器8连接。

所述锅盖2内顶部设置有用于探测内胆4内蒸汽温度的第一温度传感器13，所述电热盘3中心设置有第二温度传感器14，所述第一温度传感器13和第二温度传感器14与中央处理器11电性连接，可以及时探测内胆4内蒸汽温度和电热盘3底部的温度，并将信号反馈中央处理器11，中央处理器11再把信号反馈给控制电路6，对被烹调物进行全方位加热，更节省电量，所述中央处理器11通过数据连接线分别与显示器7和控制器8连接，所述控制器8上设有开关按钮15，方便直接进行手动操作，所述控制器8与电源线接口9电性连接，所述无线通信模块10为ZigBee模块或者WiFi模块，保证本装置远程控制功能的实现，所述内胆4由陶瓷、紫砂或金属材料制成，其底部为平面，保证了内胆4的使用寿命。

需要说明的是，本实用新型一种物联网远程控制电饭锅，在使用时，用电源线插入电源线接口9中为装置接通电源，再将洗好的食材放入内胆4内，盖好锅盖2，当需要进行烹饪时，通过手机移动端5发送开始命令，通过无线通信模块10接收到手机移动端5发送开始命令并传给中央处理器11，中央处理器11再将命令反馈给控制电路6，控制电路6控制电热盘3开始工作，第一温度传感器13和第二温度传感器14将探测内胆4内蒸汽温度和电热盘3底部的温度通过中央处理器11所连接的无线通信模块10发送给手机移动端5，用户可以根据需要来远程控制电饭锅智能运行，可以在用户回家之前通过手机移动端5将饭烧好，让用户回到家就能享受美味的饭菜。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其它的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因 此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

以上所述，仅为本实用新型的较佳实施例，并不用以限制本实用新型，凡是依据本实用新型的技术实质对以上实施例所作的任何细微修改、等同替换和改进，均应包含在本实用新型技术方案的保护范围之内。
