一种新型门套线的制作方法

本实用新型属于室内外装修装饰技术领域，具体涉及一种新型门套线。

背景技术：

随着社会的不断发展，人们生活节奏的不断加快，城市建设有了突飞猛进的发展，随着城市建设的发展，伴随着的就是装修装饰技术的发展；装修和装饰技术可以使室内的环境变得优雅和高贵，门套线属于装修和装饰的部件之一，现在市场上存在不少种类的门套线，各有各的好处，但是尽管存在不少种类门套线，仍然存在一些或多或少的不足之处，例如牢固性差、结构复杂、安全性不好、不耐用等缺点；因此，开发一种适用范围广、结构简单、牢固性好、安全性好、节省材料的新型门套线具有十分重要的意义。

技术实现要素：

本实用新型的目的是为了克服现有技术的不足，而提供一种牢固性好、安全性能好、耐用、结构简单的新型门套线。

本实用新型的目的是这样实现的：一种新型门套线，它包括竖直挡垣本体、内竖直门线本体和卡板本体，所述的竖直挡垣本体下端设置有挡垣下水平面，所述的竖直挡垣本体的上端设置有水平门线本体，所述的竖直挡垣本体的右侧设置有竖直挡垣空腔，所述的竖直挡垣空腔的右侧设置有水平门线空腔，所述的水平门线空腔的右侧设置有过度空腔，所述的过度空腔的下侧设置有竖直门线空腔，所述的竖直门线空腔的左侧设置有内竖直门线本体，所述的竖直门线空腔的右侧设置有外竖直门线本体，所述的过度空腔的右侧设置有卡板本体，所述的卡板本体的弯曲处设置有微凸起圆弧。

所述的卡板本体的形状为L形状。

所述的微凸起圆弧与卡板本体的连接方式为一体成型。

所述的卡板本体与水平门线本体的连接方式为一体成型。

所述的卡板本体与内竖直门线本体和外竖直门线本体均保持平行。

本实用新型的有益效果：本实用新型采用卡板本体、内竖直门线本体和外竖直门线本体作为固定新型门套线的主要部件，卡板本体与水平门线本体是一体成型的，这样设计是为了能够保证门套线的牢固性，使得门套线能很好的被安装在所需位置；卡板本体的弯曲处设计成微凸起圆弧的形状，好处在于这种设计能保证使用者安全和舒适的使用，微凸起圆弧设计还有美观的效果，另外卡板本体与内竖直门线本体和外竖直门线本体均保持平行，这种设计理念是为了保证安装门套线时的准确性和安全性；因此，本实用新型具有适用范围广、安全性好、牢固性好、结构简单、易于安装和美观的优点。

附图说明

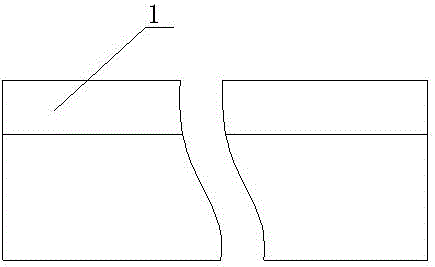

图1是本实用新型一种新型门套线的主视图。

图2是图1的左视图。

图3是图1的右视图。

图4是本实用新型的使用状态示意图。

图中：1、竖直挡垣本体 2、竖直挡垣空腔 3、挡垣下水平面 4、内竖直门线本体 5、竖直门线空腔 6、卡板本体 7、微凸起圆弧 8、过度空腔 9、水平门线本体 10、水平门线空腔 11、外竖直门线本体。

具体实施方式

下面结合附图对本实用新型做进一步的说明。

实施例1

如图1、图2、图3和图4所示，一种新型门套线，它包括竖直挡垣本体1、内竖直门线本体4和卡板本体6，所述的竖直挡垣本体1下端设置有挡垣下水平面3，所述的竖直挡垣本体1的上端设置有水平门线本体9，所述的竖直挡垣本体1的右侧设置有竖直挡垣空腔2，所述的竖直挡垣空腔2的右侧设置有水平门线空腔10，所述的水平门线空腔10的右侧设置有过度空腔8，所述的过度空腔8的下侧设置有竖直门线空腔5，所述的竖直门线空腔5的左侧设置有内竖直门线本体4，所述的竖直门线空腔5的右侧设置有外竖直门线本体11，所述的过度空腔8的右侧设置有卡板本体6，所述的卡板本体6的弯曲处设置有微凸起圆弧7。

本实用新型采用卡板本体、内竖直门线本体和外竖直门线本体作为固定新型门套线的主要部件，卡板本体与水平门线本体是一体成型的，这样设计是为了能够保证门套线的牢固性，使得门套线能很好的被安装在所需位置；卡板本体的弯曲处设计成微凸起圆弧的形状，好处在于这种设计能保证使用者安全和舒适的使用，微凸起圆弧设计还有美观的效果，另外卡板本体与内竖直门线本体和外竖直门线本体均保持平行，这种设计理念是为了保证安装门套线时的准确性和安全性；因此，本实用新型具有适用范围广、安全性好、牢固性好、结构简单、易于安装和美观的优点。

实施例2

如图1、图2、图3和图4所示，一种新型门套线，它包括竖直挡垣本体1、内竖直门线本体4和卡板本体6，所述的竖直挡垣本体1下端设置有挡垣下水平面3，所述的竖直挡垣本体1的上端设置有水平门线本体9，所述的竖直挡垣本体1的右侧设置有竖直挡垣空腔2，所述的竖直挡垣空腔2的右侧设置有水平门线空腔10，所述的水平门线空腔10的右侧设置有过度空腔8，所述的过度空腔8的下侧设置有竖直门线空腔5，所述的竖直门线空腔5的左侧设置有内竖直门线本体4，所述的竖直门线空腔5的右侧设置有外竖直门线本体11，所述的过度空腔8的右侧设置有卡板本体6，所述的卡板本体6的弯曲处设置有微凸起圆弧7，所述的卡板本体6的形状为L形状，所述的微凸起圆弧7与卡板本体6的连接方式为一体成型，所述的卡板本体6与水平门线本体9的连接方式为一体成型，所述的卡板本体6与内竖直门线本体4和外竖直门线本体11均保持平行。

本实用新型采用卡板本体、内竖直门线本体和外竖直门线本体作为固定新型门套线的主要部件，卡板本体与水平门线本体是一体成型的，这样设计是为了能够保证门套线的牢固性，使得门套线能很好的被安装在所需位置；卡板本体的弯曲处设计成微凸起圆弧的形状，好处在于这种设计能保证使用者安全和舒适的使用，微凸起圆弧设计还有美观的效果，另外卡板本体与内竖直门线本体和外竖直门线本体均保持平行，这种设计理念是为了保证安装门套线时的准确性和安全性；因此，本实用新型具有适用范围广、安全性好、牢固性好、结构简单、易于安装和美观的优点。
