折叠画架的制作方法

本实用新型涉及绘画器材技术领域，具体讲的是一种供画板放置的折叠画架。

背景技术：

画架是一种绘画器材，用于供画板放置，人们在绘画、写生时，一般将绘画纸固定在画板上，然后将画板放置在画架上。现有技术的画架其结构一般包括架体和支杆，所述的架体由两个呈八字形的支撑杆及上下横杆围设而成，两个支撑杆及上下横杆之间通过螺丝固定连接，支杆的上端与架体的背面铰接，架体的正面连接有画板托。该结构的画架在支杆折叠后，由于架体的体积较大，因此不便于户外携带，且在出厂包装和运输时占用较多的空间。

技术实现要素：

本实用新型要解决的技术问题是，克服以上现有技术的缺陷，提供一种折叠后占用空间小、便于携带，且节约包装和运输成本的折叠画架。

本实用新型的技术解决方案是，提供一种具有以下结构的折叠画架：它包括架体和支杆，所述支杆的上端与架体的背面铰接，所述架体的正面连接有供画板放置的画板托，所述的架体包括两个支撑杆和拉杆，所述两个支撑杆的上部设有两个上连接杆，所述两个上连接杆的外端分别与两个支撑杆的上部铰接，且两个上连接杆的内端连接有一上连接头，所述的两个上连接杆的内端均与上连接头铰接；所述两个支撑杆的下部设有两个下连接杆，所述两个下连接杆的外端分别与两个支撑杆的下部铰接，且两个下连接杆的内端连接有一下连接头，所述的两个下连接杆的内端均与下连接头铰接；所述的拉杆分别与上连接头和下连接头连接，所述支杆的上端与拉杆铰接。

采用以上结构后，本实用新型折叠画架与现有技术相比，具有以下优点：该折叠画架在折叠时，用手将拉杆向上拉，拉杆带动上连接头和下连接头上移，从而使两个上连接杆和两个下连接杆带动两个支撑杆折叠，且折叠后占用空间较小，便于携带，且节约包装和运输成本。

作为优选，所述的画板托包括两个连接在两个支撑杆上的支撑块，且两个支撑块与支撑杆之间设有供画板放置且开口向上的卡槽，且两个支撑块上均设有顶紧螺丝，且顶紧螺丝的自由端设置在卡槽内。该两个支撑杆与支撑杆之间设有供画板放置的卡槽，因此画板的底部可以放置在卡槽内，且可通过顶紧螺丝顶紧卡槽内的画板，使画板固定，避免不小心碰到画架使画板移位或脱落。

作为改进，所述拉杆的上部设有一连接座，所述的连接座上设有供雨伞伞柄插入的插孔。该插孔可以供雨伞伞柄插入，在户外写生时，可以将雨伞插在连接座上，这样起到挡雨的作用，避免突然下雨造成画面弄湿。

作为改进，所述两个支撑杆的底部均设有防滑垫。该防滑垫起到防滑的作用，避免地面光滑使画架翻倒。

附图说明

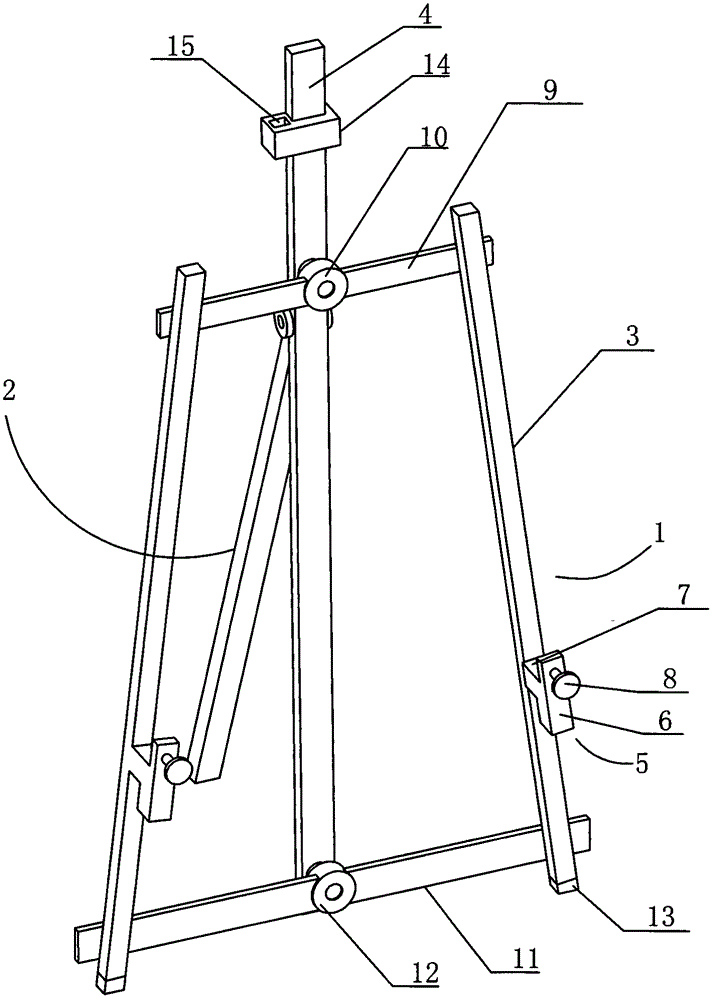

图1是本实用新型折叠画架的结构示意图。

图2是本实用新型折叠画架的另一角度结构示意图。

如图所示：

1、架体，2、支杆，3、支撑杆，4、拉杆，5、画板托，6、支撑块，7、卡槽，8、顶紧螺丝，9、上连接杆，10、上连接头，11、下连接杆，12、下连接头，13、防滑垫，14、连接座，15、插孔。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细说明。

如图1和图2所示；

本实用新型折叠画架，它包括架体1和支杆2，所述支杆2的上端与架体1的背面铰接，所述架体1的正面连接有供画板放置的画板托5，所述的架体1包括两个支撑杆3和拉杆4，所述两个支撑杆3的上部设有两个上连接杆9，所述两个上连接杆9的外端分别与两个支撑杆3的上部铰接，且两个上连接杆9的内端连接有一上连接头10，所述的两个上连接杆9的内端均与上连接头10铰接；所述两个支撑杆3的下部设有两个下连接杆11，所述两个下连接杆11的外端分别与两个支撑杆3的下部铰接，且两个下连接杆11的内端连接有一下连接头12，所述的两个下连接杆11的内端均与下连接头12铰接；所述的拉杆4分别与上连接头10和下连接头12连接，所述支杆2的上端与拉杆4铰接。

所述的画板托5包括两个连接在两个支撑杆3上的支撑块6，且两个支撑块6与支撑杆3之间设有供画板放置且开口向上的卡槽7，且两个支撑块6上均设有顶紧螺丝8，且顶紧螺丝8的自由端设置在卡槽7内。

所述拉杆4的上部设有一连接座14，所述的连接座14上设有供雨伞伞柄插入的插孔15。该插孔15可以供雨伞伞柄插入，在户外写生时，可以将雨伞插在连接座14的插孔15内，这样起到挡雨的作用，避免突然下雨造成画面弄湿。

所述两个支撑杆3的底部均设有防滑垫13。该防滑垫13起到防滑的作用，避免地面光滑使画架翻倒。
