推拉窗减压排水结构及推拉窗的制作方法

本实用新型涉及一种推拉窗减压排水结构。

本实用新型还涉及一种具有推拉窗减压排水结构的推拉窗。

背景技术：

用在建筑物墙体上的推拉窗，一般有室外窗扇2、室内窗扇3以及窗框1组成，如图1所示。靠近室外的窗扇为室外窗扇2，靠近室内的窗扇为室内窗扇3，窗框1设有供室外窗扇2滑动的室外窗扇滑轨和供室内窗扇3滑动的室内窗扇滑轨，室外窗扇滑轨的所在平面与室内窗扇滑轨的所在平面相互平行。

上述结构的推拉窗，对于防水以及排水都有一定的要求，在中国授权公告号为CN 1212468C的实用新型专利中，公开了一种下框上面为平台面的室外用门框结构，是安装在建筑物开口部进出口处的门框构造，从门框下框之上去掉突条导轨，同时在进出方向上去掉台阶，形成近似平面状的无屏障型，在上述平面上设有条状排水沟槽，可确保下框的强度和刚度，还能提高雨水等的排除性能。

但是，由于推拉窗会安装在比较高的建筑物的外墙上，或者在室外下雨，外部气压高于内部气压时，排水通道也和窗扇连通，这样会导致雨水无法很好地排出，或者回流到室内。特别是室内窗扇，由于直接和室内连接，所以要求有更好的排水性能。

技术实现要素：

鉴于以上所述现有技术的缺点，本实用新型的目的在于提供一种推拉窗减压排水结构及推拉窗，该推拉窗减压排水结构使室内窗扇具有良好的排水功能。

为实现上述目的及其他相关目的，本实用新型提供一种推拉窗减压排水结构，该推拉窗包括窗框和安装在窗框中的室外窗扇和室内窗扇，该减压排水结构包括设置在室内窗扇的上框上的排水槽、设置在室内窗扇在关闭状态下与室外窗扇重叠的勾企框内的排水通道，排水槽与排水通道相连通，排水通道的下端与外部连通，排水通道内设有遮挡部件，遮挡部件上设有多个通孔，通孔将排水通道与排水槽相连通。

水通过排水槽、排水通道排出至室外，其中位于排水通道中的遮挡部件具有多个通孔，可以保证水的排出又可以防止气流的回流，从而保证室内窗扇排水通畅。而将排水通道设置在室内窗扇的勾企框内，并非其他框体中，是由于在关闭状态下室内窗扇的勾企框与室外窗扇的勾企框互相重叠，室外窗扇的勾企框可以起到遮挡作用，保证推拉窗的美观性。

优选的，遮挡部件位于排水通道的上半部。遮挡部件设置于排水通道的上半部，可达到既保证水的排出又可以防止气流的回流的效果。

优选的，室内窗扇的上框、勾企框的连接处设有导向块，遮挡部件安装于导向块内。在通常的窗扇结构中，两个框体相连接的端部均需采用一部件覆盖，因此，将遮挡部件设计为放置在导向块中，并不需要改变窗扇的基本设计，在窗扇安装过程中也不需要特别的步骤，安装非常方便，同时也解决了将遮挡部件难以固定于排水通道中的问题。

进一步的优选，导向块包括与排水槽相连通的横向槽，横向槽的底部设有向下延伸至排水通道内的收容腔，收容腔的底部设有将收容腔与排水通道连通的底孔，遮挡部件放置于收容腔内。水流依次通过排水槽、横向槽、位于收容腔中的遮挡部件、收容腔的底孔、排水通道，排出至室外。更进一步的优选，收容腔的一侧边设有侧孔。开设侧孔是为了放置遮挡部件时更加地简便。

优选的，遮挡部件为海绵。海绵是一种比较常见且容易获得的材料，便宜方便。

优选的，遮挡部件的气孔数为个/25mm。当遮挡部件为海绵时，使用上述规格的海绵，能达到既保证水的排出又可以防止气流的回流的良好效果。

优选的，窗框的下框上设有下框排水槽，下框排水槽的一端与排水通道的下端连通，下框排水槽的另一端与窗框的下框的内部空间相连通，窗框的下框面向室外的表面上还设有多个排水孔，排水孔将窗框的下框的内部空间与外部相连通。下框排水槽将排水通道中的水引导至下框的内部空间，再从排水孔流出，提供了水流出室外的通道，保证水不会倒流至室内。

进一步的优选，下框排水槽的侧边还设有向上延伸的侧壁。侧壁可防止气流通过下框排水槽进入排水通道，保证了水的流畅排出。

为实现上述目的及其他相关目的，本实用新型还提供一种推拉窗，推拉窗具有上述推拉窗减压排水结构。具有上述推拉窗减压排水结构的推拉窗，保证室内窗扇排水通畅的同时，又保证了推拉窗的美观性。

如上所述，本实用新型推拉窗减压排水结构及推拉窗，具有以下有益效果：

该推拉窗减压排水结构及推拉窗，通过在排水通道中设置遮挡部件，保证了水的排出的同时又可以防止气流的回流，从而保证室内窗扇排水通畅；且将排水通道设置在室内窗扇的勾企框内，保证了推拉窗的美观性。

附图说明

图1显示为使用本实用新型推拉窗减压排水结构的推拉窗的整体结构示意图。

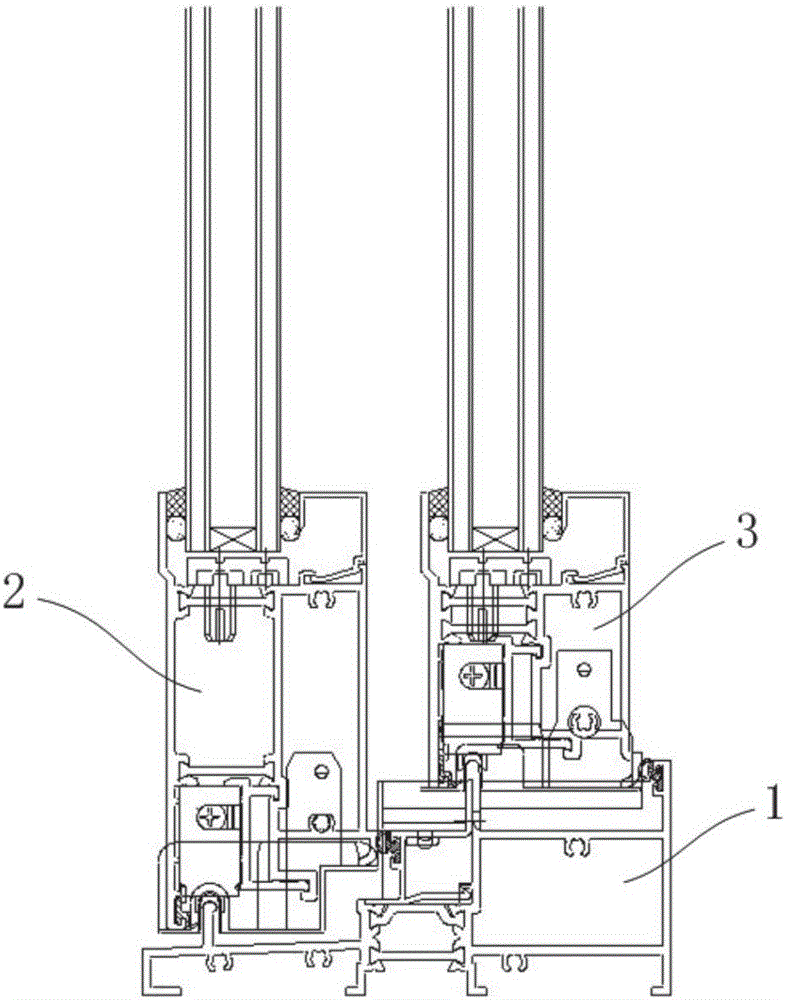

图2显示为图1所示的推拉窗的截面示意图。

图3显示为图1所示的推拉窗的减压排水结构的示意图。

图4显示为图1所示的推拉窗的减压排水结构的排水路径的示意图。

图5显示为图1所示的推拉窗的减压排水结构的导向块与遮挡部件的组合示意图。

图6显示为图5所示的推拉窗的减压排水结构的导向块的结构示意图。

图7a显示为图1所示的推拉窗的窗框与室内窗扇组合的示意图。

图7b显示为图7a所示的推拉窗的局部放大示意图。

图8a显示为图1所示的推拉窗的窗框的示意图。

图8b显示为图8a所示的推拉窗的窗框的局部放大示意图。

元件标号说明

1 窗框

11 窗框下框

12 下框排水槽

13 排水孔

14 侧壁

2 室外窗扇

21 室外窗扇勾企框

3 室内窗扇

31 室内窗扇上框

32 排水槽

33 室内窗扇勾企框

4 遮挡部件

5 导向块

51 横向槽

52 收容腔

53 底孔

54 侧孔

具体实施方式

以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效。

请参阅图1至图8b。须知，本说明书所附图式所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容所能涵盖的范围内。同时，本说明书中所引用的如“上”、“下”、“左”、“右”、“中间”及“一”等的用语，亦仅为便于叙述的明了，而非用以限定本实用新型可实施的范围，其相对关系的改变或调整，在无实质变更技术内容下，当亦视为本实用新型可实施的范畴。

如图1和图2所示，推拉窗包括窗框1和安装在窗框1中的室外窗扇2和室内窗扇3，靠近室外的窗扇为室外窗扇2，靠近室内的窗扇为室内窗扇3，窗框1设有供室外窗扇2滑动的室外窗扇滑轨和供室内窗扇3滑动的室内窗扇滑轨，室外窗扇滑轨的所在平面与室内窗扇滑轨的所在平面相互平行。

窗框1的下部横向框体为窗框1的下框11，室内窗扇3的上部横向框体为室内窗扇3的上框31，而室内窗扇3在关闭状态下与室外窗扇2重叠的竖向框体为室内窗扇3的勾企框33，室外窗扇2在关闭状态下与室内窗扇3重叠的竖向框体为室外窗扇2的勾企框21。

如图1至图8b所示，本实用新型提供一种推拉窗减压排水结构，包括设置在室内窗扇3的上框31上的排水槽32、设置在室内窗扇3在关闭状态下与室外窗扇2重叠的勾企框33内的排水通道，排水槽32与排水通道相连通，排水通道的下端与外部连通，排水通道中设有遮挡部件4，遮挡部件4上设有多个通孔，通孔将排水通道与排水槽32相连通。

水通过排水槽32、排水通道排出至室外，其中位于排水通道中的遮挡部件4具有多个通孔，可以在保证水的排出的同时又可以防止气流的回流，从而保证室内窗扇3的排水通畅。而将排水通道设置在室内窗扇3的勾企框33内，并非其他框体中，是由于在关闭状态下室内窗扇3的勾企框33与室外窗扇2的勾企框21互相重叠，室外窗扇2的勾企框21可以起到遮挡作用，保证推拉窗的美观性。另外，由于窗框左右两侧的气密性能没有重叠后的窗框的勾企框的气密性好，所以水流是从左或右两侧向勾企框流动，即顺着排水槽往排水通道流动，这也是为何将排水通道设置于勾企框内的另一原因。

遮挡部件4的通孔设置为与排水通道延伸方向相同的方向。通常情况下，室内窗扇3的上框31水平设置，位于上框31上的排水槽32也是水平设置，而室内窗扇3的勾企框33竖直设置，因此位于勾企框33内的排水通道也竖直设置，遮挡部件4的通孔也设置为与排水通道延伸方向相同的方向，即竖直方向。

由于气流可以从排水通道的下出口进入到排水通道中，排水通道的下半部的气压较大，为了达到既保证水的排出又可以防止气流的回流的效果，遮挡部件4最好设置于排水通道的上半部。

如图3至图6所示，遮挡部件4安装于排水通道中的具体实施方式如下。

室内窗扇3的上框31、勾企框33的连接处设有导向块5，遮挡部件4安装于导向块5内。

具体而言，导向块5包括与排水槽32相连通的横向槽51，横向槽51的底部设有向下延伸至排水通道内的收容腔52，收容腔52的底部设有将收容腔52与排水通道连通的底孔53，遮挡部件4放置于收容腔52内。水流依次通过排水槽32、横向槽51、位于收容腔52中的遮挡部件4、收容腔52的底孔53、排水通道，排出至室外。

收容腔52的一侧边设有侧孔54。开设侧孔54，使放置遮挡部件4时更加地简便。侧孔54最好设置在不靠近玻璃的一面，这样避免水流通过侧孔54流入室内。

上述遮挡部件4优选为海绵，更详细的说，最好为聚酯系海绵，而遮挡部件4的气孔数优选为个/25mm。海绵是一种比较常见且容易获得的材料，便宜方便，而使用上述规格的海绵，能达到既保证水的排出又可以防止气流的回流的良好效果。

室内窗扇3的上框31、勾企框33正常为直角焊接，导向块5位于该直角端，导向块5除了放置遮挡部件4的作用外，还有覆盖该直角端，保证该直角端的光滑度和美观度的作用。

在通常的窗扇结构中，两个框体相连接的端部均需采用一部件覆盖，因此，将遮挡部件4设计为放置在导向块5中，并不需要改变窗扇的基本设计，在窗扇安装过程中也不需要特别的步骤，安装非常方便，同时也解决了将遮挡部件4难以固定于排水通道中的问题。

如图7a至图8b所示，窗框1的下框11上设有下框排水槽12，下框排水槽12的一端与排水通道的下端连通，下框排水槽12的另一端与窗框1的下框11的内部空间相连通，窗框的下框11面向室外的表面上还设有多个排水孔13，排水孔13将窗框1的下框11的内部空间与外部相连通。为了防止气流进入排水通道，下框排水槽12的侧边还设有向上延伸的侧壁14。

下框排水槽12将排水通道中的水引导至下框11的内部空间，再从排水孔13流出。为了保证水不会倒流至室内，最好将窗框1的下框11与室外窗扇2、室内窗扇3相配合的表面设计成台阶状，即与室外窗扇2相配合的部分低于与室内窗扇3相配合的部分，具体如图2所示。

综上所述，本实用新型推拉窗减压排水结构及推拉窗，通过在排水通道中设置遮挡部件，保证了水的排出又可以防止气流的回流，从而保证了室内窗扇排水通畅；且将排水通道设置在室内窗扇的勾企框内，保证了推拉窗的美观性。所以，本实用新型有效克服了现有技术中的种种缺点而具高度产业利用价值。

上述实施例仅例示性说明本实用新型的原理及其功效，而非用于限制本实用新型。任何熟悉此技术的人士皆可在不违背本实用新型的精神及范畴下，对上述实施例进行修饰或改变。因此，举凡所属技术领域中具有通常知识者在未脱离本实用新型所揭示的精神与技术思想下所完成的一切等效修饰或改变，仍应由本实用新型的权利要求所涵盖。
