一种易于打碎式豆浆机的制作方法

本实用新型涉及家电技术领域，具体为一种易于打碎式豆浆机。

背景技术：

豆浆机已经广泛应用于家庭豆类制浆，为家庭提供健康的豆浆，目前的豆浆机是由机头、杯桶、底盘和加热组件，使用时电机带动道具高速旋转，将内部豆子打碎，一段时间后就可以喝到美味的豆浆，但是目前的豆浆机工作单一，搅拌不均匀，导致豆浆内含有没打碎的颗粒，影响饮用者饮用，所以需要加以改进，同时推出了这款易于打碎式豆浆机。

技术实现要素：

本实用新型的目的在于提供一种易于打碎式豆浆机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种易于打碎式豆浆机，包括外壳本体，所述外壳本体内部下端设有搅拌圆盘，所述搅拌圆盘的表面上均设有刀片，所述刀片中心处设有超声波发生器与换能器，且换能器位于超声波发生器的左侧，所述搅拌圆盘的下表面设有电机，且电机贯穿外壳本体，所述外壳本体的左侧表面上设有手柄，所述手柄下端的表面上设有插孔，所述外壳本体底部设有底座，所述底座的下表面上均设有吸盘，所述吸盘之间均设有凸块，且凸块底部均设有棘齿。

优选的，所述搅拌圆盘底部与电机通过螺纹式连接。

优选的，所述超声波发生器、换能器、电机通过导线与插孔连接形成通路。

优选的，所述吸盘为双层吸盘，呈半球体。

优选的，所述刀片呈三角形状。

与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，增加了搅拌圆盘，搅拌圆盘上端设有刀片，使用时起到更好地打碎豆子，还添加了超声波发生器与换能器，将电能转化为机械能，起到震动效果，有利于更好地搅拌和打碎豆子，同时在底部增加了吸盘与凸块，增大底座与接触面的摩擦力，起到防滑作用。

附图说明

图1为本实用新型结构剖面图；

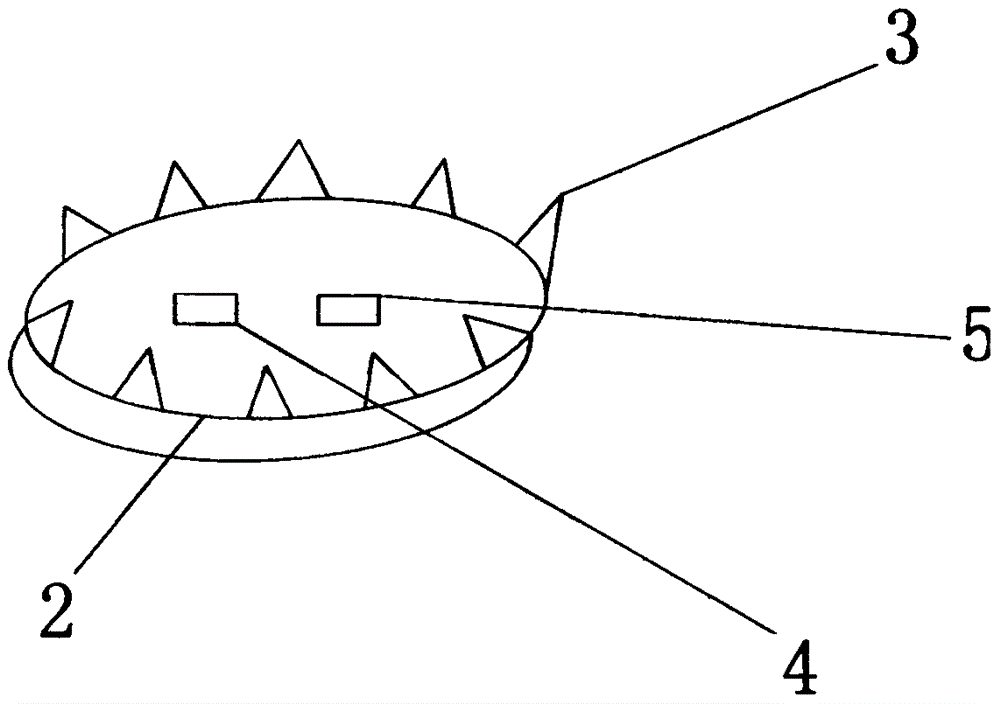

图2为本实用新型结构搅拌构圆盘分解示意图；

图3为本实用新型结构左视图。

图中：1电机、2搅拌圆盘、3刀片、4超声波发生器、5换能器、6吸盘、7凸块、8棘刺、9外壳本体、10插孔、11手柄、12底座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种易于打碎式豆浆机，包括外壳本体9，所述外壳本体9内部下端设有搅拌圆盘2，所述搅拌圆盘2的表面上均设有刀片3，所述刀片3呈三角形状，所述刀片3起到打碎豆子作用，所述刀片3中心处设有超声波发生器4与换能器5，且换能器5位于超声波发生器4的左侧，所述换能器5将超声波发生器4电能转化为机械能，起到震动打碎作用，所述搅拌圆盘2的下表面设有电机1，且电机1贯穿外壳本体9，所述搅拌圆盘2底部与电机1通过螺纹式连接，所述螺纹式连接方便拆卸，所述超声波发生器4、换能器5、电机1通过导线与插孔10连接形成通路，所述外壳本体9的左侧表面上设有手柄11，所述手柄11下端的表面上设有插孔10，所述外壳本体9底部设有底座12，所述底座12的下表面上均设有吸盘6，所述吸盘6为双层吸盘，呈半球体，所述吸盘6之间均设有凸块7，且凸块7底部均设有棘齿8，所述在底座12上增加吸盘6和凸块起到防滑作用。

工作原理：豆浆机在使用时将外接电源连接到插孔10上形成通路，电机带动搅拌圆盘2运动，同时换能器5将超声波发生器4电能转化为机械能开始震动。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
