一种多功能门的制作方法

本实用新型涉及复合型材门技术领域，特别涉及一种多功能门。

背景技术：

每到夏季，为了保证室内通风，通常在玻璃门的一侧安装纱门，用于防止蚊虫进入室内，现有技术中的纱门，其纱网通常是通过螺丝固定于外框，由于纱网拆装不便导致纱门清洗很不便利，尤其对于设置金属纱网的纱门来说，现有的金属纱网纱门，其上的金属纱网为固定在外框上的整体结构，由于门体的高度较高，清洗时一般仅能够竖直放置通过水管冲洗，这种清洗方式并不能将金属纱网彻底清洗干净，只有将金属纱网浸入水中刷洗才能彻底清洁，因而由于纱门结构尺寸较大，造成了清洗不便利，且现有技术中，金属纱网与外框之间的固定方式，限制了门体的功能，其外框只能用于固定纱网，使其只能作为纱门使用，其功能单一，到了冬季，纱门不能起到防寒的作用，只能被闲置。

综上所述，如何对现有纱门结构进行改进，提高纱网清洗便利性，并改善其功能单一的问题，成为本领域技术人员亟待解决的技术问题。

技术实现要素：

本实用新型的目的是提供一种多功能门，能够提高纱网清洗便利性，并改善现有纱门功能单一的问题。

为解决上述技术问题，本实用新型提供了如下技术方案：

一种多功能门，包括门框和门扇，所述门扇包括框架和具有外框的活动扇，所述框架中部设有将其分隔为上框架和下框架的横梁，所述上框架和下框架均内嵌有活动扇，所述活动扇与框架的相对接触面上分别设置有相互吸附的磁条，所述活动扇的外框横向或纵向穿设有至少两个插销，所述框架内侧面设置有与所述插销匹配的插销孔，所述活动扇包括可相互替换的纱网扇和玻璃扇。

优选的，所述框架由对称型材拼接围成，所述对称型材的两侧分别设置有至少一条第一磁条固定槽。

优选的，所述对称型材的两侧分别设置有两条第一磁条固定槽。

优选的，所述纱网扇包括：

第一面框；

第一底框，所述第一底框扣合于所述第一面框底部，且内侧与第一面框之间设有夹持缝，第一底框内侧设置有垂直于第一面框夹持面的夹持齿，第一底框的底面设置有与所述第一磁条固定槽相对的第二磁条固定槽；

金属纱网，夹持于所述第一面框与夹持齿之间。

优选的，所述玻璃扇包括：

第二面框；

第二底框，所述第二底框扣合于所述第二面框底部，且内侧与第二面框之间设有夹持缝，第二底框的底面设置有与所述第一磁条固定槽相对的第三磁条固定槽；

玻璃，夹持于第二面框与第二底框之间。

优选的，还包括通过螺钉横向固定于横梁与框架连接处的塑料件，所述框架侧壁设置有穿设塑料件一端的条形孔，塑料件的另一端伸入横梁的中空腔。

本实用新型所提供的多功能门，包括门框和门扇，门扇的框架中部设置有将其分隔为上框架和下框架的横梁，上框架和下框架用于内嵌安装活动扇，活动扇与框架的相对接触面上分别设置有相互吸附的磁条，方便活动扇相对框架的安装和拆卸，且为了保证安装稳定性，在活动扇的外框横向或纵向穿设有至少两个插销，框架内侧面设置有与插销匹配的插销孔，活动扇包括可相互替换的纱网扇和玻璃扇，在夏季将纱网扇安装于门扇，可起到防蚊虫的作用，纱网扇相对现有的整体型的纱门来说，外形结构较小，更便于浸入水槽中清洗，使清洗方便且更干净，在气温较低的季节，可将纱网扇拆下，并更换为玻璃扇，起到防寒的作用，具有多功能性。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型所提供的安装有纱网扇的多功能门的结构示意图；

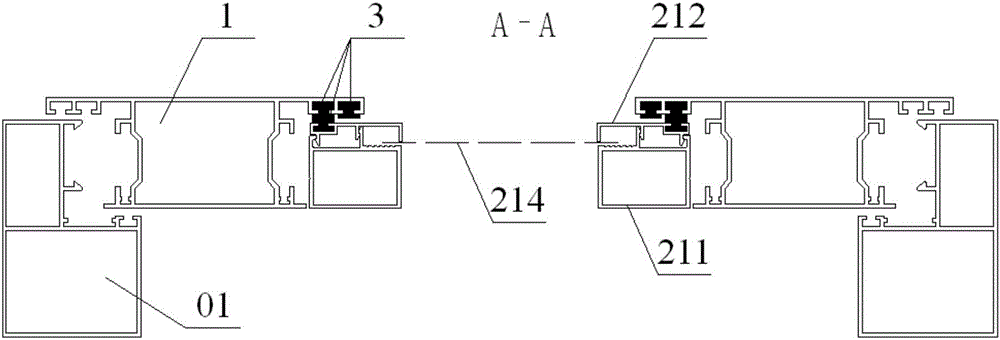

图2为图1的A-A剖面图；

图3为图1的B-B剖面图；

图4为本实用新型所提供的安装有玻璃扇的多功能门的结构示意图；

图5为图4的C-C剖面图；

图6为图4的D-D剖面图；

图7为纱网扇的外框型材的截面图；

图8为玻璃扇的外框型材的截面图；

图9为用于拼接门扇框架的对称型材一种实施例的截面图；

图10为用于拼接门扇框架的对称型材另一种实施例的截面图。

具体实施方式

本实用新型的核心是提供一种多功能门，能够提高纱网清洗便利性，并改善现有纱门功能单一的问题。

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请结合图1至6，本实用新型所提供的多功能门，包括门框01和门扇，门扇包括框架1和具有外框的活动扇，框架1中部设有将其分隔为上框架和下框架的横梁，上框架和下框架均内嵌有活动扇，活动扇与框架1的相对接触面上分别设置有相互吸附的磁条3，活动扇的外框横向或纵向穿设有至少两个插销4，框架1内侧面设置有与插销4匹配的插销孔，活动扇包括可相互替换的纱网扇21和玻璃扇22。

本实用新型所提供的多功能门，包括门框01和门扇，门扇的框架1中部设置有将其分隔为上框架和下框架的横梁，上框架和下框架用于内嵌安装活动扇，活动扇与框架1的相对接触面上分别设置有相互吸附的磁条3，方便活动扇相对框架1的安装和拆卸，且为了保证安装稳定性，在活动扇的外框横向或纵向穿设有至少两个插销4，框架1内侧面设置有与插销4匹配的插销孔，活动扇包括可相互替换的纱网扇21和玻璃扇22，在夏季将纱网扇21安装于门扇，可起到防蚊虫的作用，纱网扇21相对现有的整体型的纱门来说，外形结构较小，更便于浸入水槽中清洗，使清洗方便且更干净，在气温较低的季节，可将纱网扇21拆下，并更换为玻璃扇22，起到防寒的作用，具有多功能性。

请结合图9，本实用新型实施例所提供的多功能门，其框架1由对称型材拼接围成，对称型材的两侧分别设置有至少一条第一磁条固定槽11，由于框架1的拼接型材为上下、左右对称的结构，对称型材的使用，在对型材进行45°断料，拼接框架1时，可避免材料的浪费。

请结合图10，为了进一步优化技术方案，便于调节活动扇与上框架、下框架之间的安装间隙，本实用新型所提供的多功能门，拼接框架1采用的对称型材的两侧分别设置有两条第一磁条固定槽11。

请结合图2、图3、图7，本实用新型的具体实施例中，多功能门上所安装的纱网扇21包括：第一面框211；第一底框212，第一底框212扣合于第一面框211底部，且内侧与第一面框211之间设有夹持缝，第一底框212内侧设置有垂直于第一面框211夹持面的夹持齿，第一底框212的底面设置有与第一磁条固定槽11相对的第二磁条固定槽213；金属纱网214，夹持于第一面框211与夹持齿之间。

请结合图5、图6、图8，多功能门上所安装的玻璃扇22包括：第二面框221；第二底框222，第二底框222扣合于第二面框221底部，且内侧与第二面框221之间设有夹持缝，第二底框222的底面设置有与第一磁条固定槽11相对的第三磁条固定槽223；玻璃224，夹持于第二面框221与第二底框222之间。

为了更进一步优化技术方案，本实用新型所提供的多功能门，还包括通过螺钉横向固定于横梁与框架1连接处的塑料件5，框架1侧壁设置有穿设塑料件5一端的条形孔，塑料件5的另一端伸入横梁的中空腔。

具体的，塑料件5的一端穿过框架1的侧壁，可在条形孔中上下移动，塑料件5的另一端伸入横梁的中空腔，塑料件5的上下移动可用于调节上框架、下框架的大小，塑料件5通过螺钉横向固定于横梁与框架1连接处。

以上对本实用新型所提供的一种多功能门进行了详细介绍。本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
