烹饪器具的制作方法

本实用新型涉及炊具技术领域，尤其涉及一种烹饪器具。

背景技术：

为了使得烹饪器具中的食物受热均匀，一些烹饪器具(例如电饭煲、炒菜机等)设置有搅拌装置。烹饪过程中，通过搅拌装置相对于食物移动而搅拌食物，使得食物受热均匀。

现有的烹饪器具的搅拌装置通常是通过螺纹固定在内锅的底部或者盖体上。不便于拆卸和清洗搅拌装置。

因此，有必要提出一种烹饪器具，以至少部分地解决现有技术中存在的问题。

技术实现要素：

本实用新型是为了至少部分地解决现有技术中存在的上述问题。

本实用新型提供一种烹饪器具。所述烹饪器具包括煲体、盖体、驱动装置、搅拌装置以及连接件。所述煲体中设置有用于容纳食物的内锅。所述盖体可开合地设置于所述煲体之上，并能够在所述盖体和所述内锅之间形成密闭的烹饪空间。所述驱动装置设置在所述盖体中。所述搅拌装置上设置有第一通孔。所述连接件能够将所述搅拌装置可拆卸地连接至所述驱动装置，所述连接件上设置有弹性接合件，所述弹性接合件能够在弹出位置和缩回位置之间移动。其中，当所述连接件连接至所述搅拌装置时，所述弹性接合件延伸通过所述第一通孔并且位于所述弹出位置，使得所述驱动装置能够带动所述搅拌装置旋转。并且，所述弹性接合件能够从所述弹出位置移动至所述缩回位置，以使所述连接件与所述搅拌装置脱离。

以此设置方式，只需要使得弹性接合件从弹出位置移动至缩回位置，就可以使连接件与搅拌装置脱离，便于拆卸和清洗搅拌装置。

优选地，所述弹性接合件包括弹性片和设置在所述弹性片上的突起，所述连接件上设置有第二通孔，所述弹性片设置在所述连接件中，所述突起延伸通过所述第二通孔。

优选地，所述第一通孔的外侧壁包括斜面。以此设置方式，可以方便使用者将弹性接合件按压至缩回位置。

优选地所述弹性接合件由食品级不锈钢或食品级塑胶制成。食品级不锈钢、食品级塑胶安全无毒，确保了内锅中烹饪的食物的安全性。

优选地，所述搅拌装置包括搅拌轴和设置在所述搅拌轴上的搅拌叶片，所述搅拌轴的端部包括开孔，所述连接件连接在所述开孔中。

优选地，所述连接件的侧壁上设置有凸台，所述开孔的侧壁上设置有凸台固定槽，所述连接件插入所述开孔中并且所述凸台位于所述凸台固定槽中。以此设置方式，当驱动装置驱动连接件旋转时，凸台的侧壁能够与搅拌轴上的凸台固定槽的侧壁贴合，从而使得搅拌轴能够在搅拌头的带动下旋转并且能够承受较大的载荷。

优选地，所述开孔的侧壁上设置有导向部，所述导向部用于导向所述弹性接合件。以此设置方式，便于安装和取出弹性接合件。

优选地，所述第一通孔设置在所述凸台固定槽的对侧。以此设置方式，便于凸台与凸台固定槽以及弹性接合件与第一通孔对准。

优选地，所述第一通孔沿垂直于所述搅拌装置的旋转轴线的方向延伸。以此设置方式，能够在平行于搅拌装置的旋转轴线的方向上对弹性接合件进行限位。

优选地，所述连接件包括第一连接件和与所述第一连接件可拆卸地连接的第二连接件，所述第一连接件连接至所述驱动装置，所述第二连接件可拆卸地连接至所述搅拌装置。以此设置方式，可以使得拆卸搅拌装置更方便。

在实用新型内容中引入了一系列简化形式的概念，这将在具体实施方式部分中进一步详细说明。本实用新型内容部分并不意味着要试图限定出所要求保护的技术方案的关键特征和必要技术特征，更不意味着试图确定所要求保护的技术方案的保护范围。

附图说明

从下面结合附图对本实用新型示意性实施方式的描述中，本实用新型的上述和其它方面将变得更明显和更容易理解，在附图中：

图1为根据本实用新型优选实施方式的烹饪器具的示意图，其中盖体处于盖合位置；

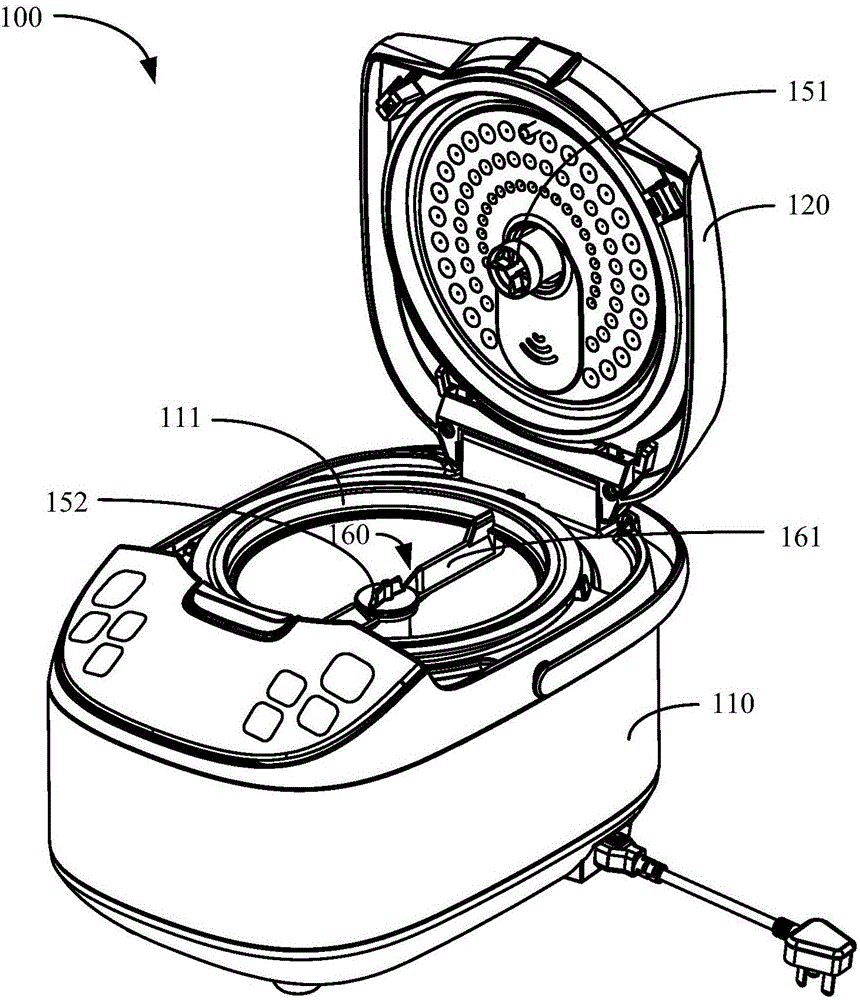

图2为图1中的烹饪器具的示意图，其中盖体处于打开位置；

图3为图2中的烹饪器具的截面示意图；

图4为本实用新型优选实施方式的烹饪器具的分解示意图；

图5为支撑装置和搅拌装置的示意图；

图6为支撑装置和搅拌装置的示意图；

图7为搅拌装置的示意图；

图8为搅拌轴的截面示意图；

图9为图1中示出的烹饪器具的截面图，其中为清楚起见移除了煲体；以及

图10为搅拌头的立体示意图。

具体实施方式

在下文的描述中，给出了大量具体的细节以便提供对本实用新型更为彻底的理解。然而，对于本领域技术人员来说显而易见的是，本实用新型可以无需一个或多个这些细节而得以实施。在其它的例子中，为了避免与本实用新型发生混淆，对于本领域公知的一些技术特征未进行描述。

为了彻底了解本实用新型，将在下列的描述中提出详细的结构。显然，本实用新型的实施例并不限定于本领域的技术人员所熟习的特殊细节。本实用新型的较佳实施例详细描述如下，然而除了这些详细描述外，本实用新型还可以具有其它实施方式。需要说明的是，本文中所使用的术语“上”、“下”、“前”、“后”、“左”、“右”以及类似的表述只是为了说明的目的，并非限制。

本实用新型提供一种烹饪器具。具体地，在本实用新型的一个优选实施方式中，该烹饪器具为电饭煲。可以理解，在本实用新型未示出的其他实施方式中，该烹饪器具可以为电压力锅等其他烹饪器具。下面将参考图1-图10描述根据本实用新型的优选实施方式的烹饪器具。

如图1所示，烹饪器具100主要包括煲体110和设置在煲体110之上的盖体120。如图2和图3所示，煲体110中设置有用于搅拌食物的搅拌装置140。盖体120中设置有用于驱动搅拌装置140旋转的驱动装置130。此外，烹饪器具100还包括用于将搅拌装置140可拆卸地连接至驱动装置130的连接件。具体地，在本实施方式中，连接件包括用于与驱动装置130连接的连接头(作为“第一连接件”的示例)151以及用于与搅拌装置140可拆卸地连接的搅拌头(作为“第二连接件”的示例)152。

下面将结合图2-图10详细描述烹饪器具100的各个部件以及它们之间的连接关系。

如图2-图4所示，煲体110基本上呈圆角长方体形状。煲体110中设置有大体圆筒形状的用于容纳食物的内锅111。在本实施方式中，内锅111可拆卸地设置在煲体110中，以便于清洗。在本实用新型未示出的其他实施方式中，内锅111也可以固定地设置在煲体110中。内锅111的上表面具有圆形开口，使用者可以通过该圆形开口向内锅111中盛放待烹饪的食物。煲体110中可以设置有用于加热内锅111的加热装置。内锅111上设置有支撑架160。搅拌装置140通过支撑架160以及连接件设置在内锅111中。这将在下文中详细描述。

盖体120基本上呈圆角长方体形状，并且与煲体110的形状基本上对应。盖体120包括面盖121、位于面盖121下方的可拆盖组件122。盖体120以可开合的方式连接至煲体110。具体地，在本实施方式中，煲体110的后部设置有开盖轴，开盖轴相对于煲体110固定。盖体120连接至开盖轴，并且能够相对于煲体110绕开盖轴在图1中示出的盖合位置和图2中示出的打开位置之间自由旋转。其中，当盖体120处于盖合位置时，盖体120和煲体110的内锅111之间形成密闭的烹饪空间。

如图3和图4中所示，盖体120中设置有驱动装置130。具体地，在本实施方式中，驱动装置130为电机。驱动装置130的下方可拆卸地连接有连接头151，该连接头151能够与可拆卸地连接至搅拌装置140的搅拌头152可拆卸地连接，以将驱动装置130可拆卸地连接至搅拌装置140，使得驱动装置130能够给搅拌装置140提供动力，以驱动搅拌装置140旋转，从而搅拌内锅111中的食物。

下面将结合图2-图10对本实用新型的搅拌装置140以及连接件(151、152)进行详细描述。

如图2-图4所示，内锅111的口部处架设有支撑架160。支撑架160的整体轮廓与内锅111的口部对应。支撑架160具有位于其中部沿平行于搅拌装置140的旋转轴线的方向延伸的支撑孔以及连接支撑孔与支撑架160的外缘的连接杆161。具体地，在本实施方式中，支撑架160上设置有两个连接杆161。当然，支撑架160上也可以设置其他数量的连接杆161。

搅拌装置140通过支撑架160和连接件设置在内锅111中。具体地，在本实施方式中，如图5-图7所示，搅拌装置140包括搅拌轴141和设置在搅拌轴141上的两个搅拌叶片142。其中，两个搅拌叶片142沿竖直方向布置在搅拌轴141上且沿相反的方向延伸。当然，可以理解，搅拌装置140可以设置有其他数量的搅拌叶片，例如，一个、三个或更多个。

搅拌轴141的上端设置有开孔141C。搅拌头152延伸通过支撑架160的支撑孔并且连接在开孔141C中。具体地，在本实施方式中，搅拌头152的侧壁上设置有凸台152B，相应地，如图7和8所示，搅拌轴141的开孔141C的侧壁上设置有凸台固定槽141A。搅拌头152延伸通过支撑架160的支撑孔并且插入搅拌轴141的开孔141C中，其中凸台152B卡入凸台固定槽141A中。当搅拌头152在驱动装置130的驱动下旋转时，凸台152B的侧壁与凸台固定槽141A的侧壁贴合，从而使得搅拌轴141能够在搅拌头152的带动下绕旋转轴线旋转，并且能够承受较大的轴向载荷。

根据本实用新型的构思，搅拌轴141上设置有第一通孔143。在本实施方式中，第一通孔143沿垂直于搅拌装置140的旋转轴线的方向延伸并且设置在凸台固定槽141A的相对侧。连接件上设置有弹性接合件170。具体地，在本实施方式中，弹性接合件170设置在搅拌头152上。与第一通孔143对应地，弹性接合件170设置在凸台152B的相对侧，以便于将第一通孔143和弹性接合件170对准。

弹性接合件170能够在弹出位置和缩回位置之间移动。当连接件连接至搅拌装置140时，弹性接合件170延伸通过设置在搅拌轴141上的第一通孔143并且处于弹出位置，从而使得搅拌装置140能够与搅拌头152一体地旋转。此外，由于第一通孔143沿垂直于搅拌装置140的旋转轴线的方向延伸，因此能够在平行于搅拌装置140的旋转轴线的方向(即竖直方向)上对弹性接合件170进行限位。当需要将连接件与搅拌装置140脱离接合时，弹性接合件能够从弹出位置移动至缩回位置，以从第一通孔143中撤出，从而使用者可以通过在平行于搅拌装置140的旋转轴线的方向上移动连接件或搅拌装置而使得连接件与搅拌装置彼此脱离。为了方便安装和取出连接件，可选地，如图7和8所示，搅拌轴141的开孔141C的侧壁上设置有导向部141B。具体地，在本实施方式中，导向部141B形成为斜面形状，用于导向弹性接合件170。与弹性接合件170对应地，导向部141B设置在凸台固定槽141A的对侧。

可以理解，本文所称的“弹出位置”是指当连接件连接至搅拌装置140时，弹性接合件170相对于搅拌装置140的搅拌轴141延伸通过第一通孔143甚至从第一通孔143突出来的位置。“缩回位置”是指弹性接合件170从第一通孔143撤出以使得搅拌装置140能够与连接件脱离的位置。具体地，使用者可以按压处于弹出位置的弹性接合件170，以使得弹性接合件170朝向缩回位置移动，从而从第一通孔143撤出。在本实施方式中，为了能够方便使用者将弹性接合件170按压至缩回位置，可选地，如图7所示，搅拌轴141上的第一通孔143的外侧壁143A为斜面。

下面将结合图9和图10详细描述弹性接合件170及其在连接件上的设置。如图9所示，弹性接合件170包括弹性片171和设置在弹性片171上的突起172。弹性片171和突起172均可以由食品级不锈钢制成，以确保内锅111中烹饪的食物的安全性。当然，弹性片171和突起172还可以由其他任何合适的材料制成，例如食品级塑胶等。

如图10所示，连接件(具体地，在本实施方式中，为搅拌头152)上设置有第二通孔152A。弹性片171设置在连接件中。具体地，在本实施方式中，弹性片171设置在搅拌头152中。弹性片171为大致U形，突起172设置在U形的一侧腿的靠近端部处。突起172从第二通孔152A延伸出来。从而使得当连接件连接至搅拌装置140时，从第二通孔152A延伸出来的突起172能够延伸通过搅拌轴141上的第一通孔143。突起172能够在弹性片171的弹力的作用下在弹出位置和缩回位置之间移动，从而使得连接件能够与搅拌装置140接合或脱离接合。

需要说明的是，虽然在本实施方式中，连接件示出为包括能够彼此可拆卸地连接的连接头151和搅拌头152，但是可以理解，连接件可以为一体的构件，其两端分别可拆卸地连接至驱动装置130和搅拌装置140，以使得驱动装置130能够带动搅拌装置140旋转。

虽然在本实施方式中，弹性接合件170示出为包括位于搅拌头152中的弹性片171和延伸通过搅拌头152上的第二通孔的突起172，但是可以理解，弹性接合件170也可以为直接设置在接合件外侧壁上的弹性突起。

综上所述，根据本实用新型的烹饪器具只需要使得连接件上的弹性接合件从弹出位置移动至缩回位置，就可以使连接件与搅拌装置脱离，便于拆卸和清洗搅拌装置。

本实用新型已经通过上述实施例进行了说明，但应当理解的是，上述实施例只是用于举例和说明的目的，而非意在将本实用新型限制于所描述的实施例范围内。本领域技术人员可以理解的是，根据本实用新型的教导还可以做出更多种的变型和修改，这些变型和修改均落在本实用新型所要求保护的范围以内。本实用新型的保护范围由附属的权利要求书及其等效范围所界定。
