本实用新型属于生活用品技术领域,主要涉及一种户外便携式厕所。
背景技术:
现有的厕所一般都是固定不动的,人们外出,或者在高速路上堵车,或者外出旅游,或者集会因无厕所急坏了人们大、小便,尤其是女性大、小便急时因无厕所更因隐私憋得慌。目前,还没有一种携带方便、在户外随时随地可用但又能隐蔽的厕所。
技术实现要素:
为了解决上述技术问题,本实用新型提供一种户外便携式厕所。
本实用新型的技术方案是:
一种户外便携式厕所,包括折叠凳及设在折叠凳上端面的遮挡装置,折叠凳包括上面板,上面板设有贯穿上下端面的通孔,上面板的下端面铰接有四个支腿,同侧的两个支腿之间穿装有水平设置的支撑转轴;遮挡装置包括内部设有空腔的橡胶材质制作的U型档环,U型档环一侧的前端面固定有挡布,挡布的前端设有勾面粘扣,U型档环另一侧的前端面固定有毛面粘扣,U型档环的侧面设有充气口。
作为优选,所述的上面板的上端面设有环形凹槽,环形凹槽中卡装有可拆卸的环形压圈。
作为优选,所述的支腿的下端设有防滑腿套。
作为优选,所述的U型档环的上端面固设有固定绳。
作为优选,所述的挡布的下端面设有弧形槽。
本实用新型的有益效果是:
本申请的户外便携式厕所结构简单、操作方便、便于携带、实用性强。
附图说明
图1是本实用新型中的折叠凳的结构示意图;

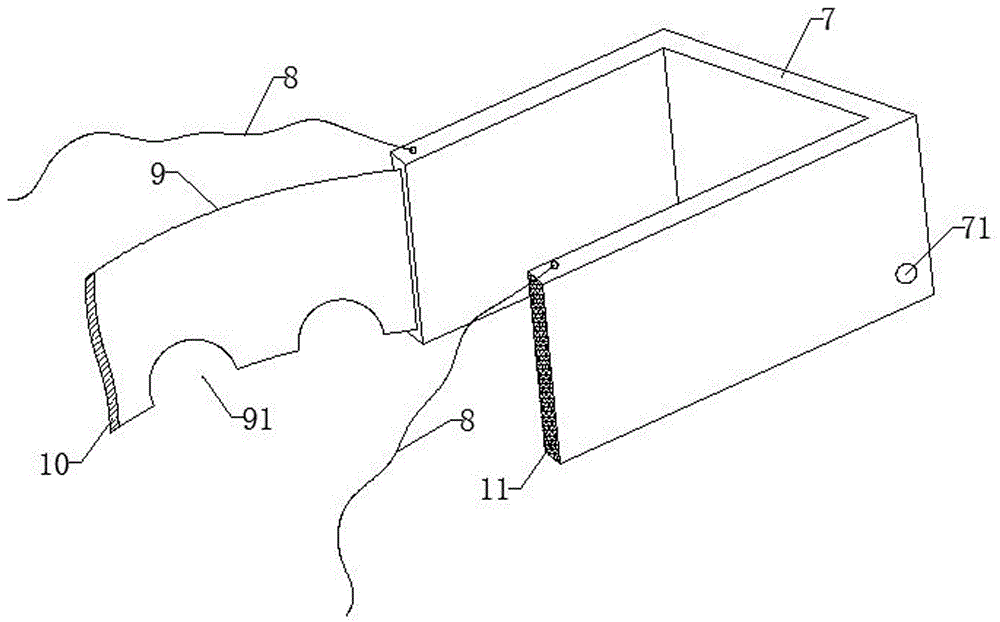

图2是本实用新型中的遮挡装置的结构示意图;
图3是图1中的A-A剖面图;
图中:1.上面板、2.环形压圈、3.通孔、4.支腿、5.支撑转轴、6.防滑腿套、7.U型档环、8.固定绳、9.挡布、10.勾面粘扣、11.毛面粘扣;71.充气口、91.弧形槽。
具体实施方式
本实用新型的具体实施方式参见图1-3,一种户外便携式厕所,包括折叠凳及设在折叠凳上端面的遮挡装置,折叠凳包括上面板,上面板设有贯穿上下端面的通孔,上面板的下端面铰接有四个支腿,同侧的两个支腿之间穿装有水平设置的支撑转轴;遮挡装置包括内部设有空腔的橡胶材质制作的U型档环,U型档环一侧的前端面固定有挡布,挡布的前端设有勾面粘扣,U型档环另一侧的前端面固定有毛面粘扣,U型档环的侧面设有充气口。
上面板的上端面设有环形凹槽,环形凹槽中卡装有可拆卸的环形压圈,方便将垃圾袋固定在上面板的通孔中。
支腿的下端设有防滑腿套,防止折叠凳滑倒。
U型档环的上端面固设有固定绳,方便将固定绳固定在人身上,防止U型档环掉落。
挡布的下端面设有弧形槽,可以方便的和腿贴合。
使用时:先将折叠凳支好,取出垃圾袋通过环形压圈固定在上面板的通孔中,U型档环充满气体。然后人坐在折叠凳上,将U型档环从身后围住人的腰部,然后将U型档环下落到折叠凳的上端,挡布从人腿的上端绕过,勾面粘扣粘在对应的毛面粘扣上,可以根据需要将固定绳绕过人腿并打结。
以上所述的实施例仅仅是对本实用新型的优选实施方式进行描述,在不脱离本实用新型设计精神的前提下,本领域普通技术人员对本实用新型的技术方案作出的各种变形和改进,均应落入本实用新型权利要求书确定的保护范围内。
