一种老年人用自动开盖无异味坐便器的制作方法

本实用新型涉及生活用品技术领域，具体是一种老年人用自动开盖无异味坐便器。

背景技术：

随着社会的发展，我国老年人口逐年增多，市场上针对老年人的用品需求量也大大增加，老年人由于骨质疏松、身体的功能退化而导致行动迟缓，老年人上厕所时，常规的坐便方式需要老年人蹲下和起来的姿势，对于老年人来讲比较吃力和困难。市场上针对老年人设置的坐便椅就节省了年老体弱的老年人的体力消耗，但是常规的坐便器既具有坐便的功能，坐便前需要将密封盖手动打开，降低坐便器使用的方便程度，敞口式设计易使储物桶内异味散发，污染房间内空气，不具有安全卫生的效果。

技术实现要素：

本实用新型的目的在于提供一种老年人用自动开盖无异味坐便器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种老年人用自动开盖无异味坐便器，包括坐便椅、电磁开盖器、抽风机、座垫、密封盖、集污筒和螺旋线圈，所述坐便椅底部连接集污筒，集污筒底部安装有橡胶防滑动底座，集污筒内部设有储物槽，集污筒内壁上安装有液位传感器，液位传感器设置在储物槽上侧，液位传感器电连接控制器，控制器固定在集污筒外部，集污筒内部安装有密封盖，密封盖上方的坐便椅上开设有排便口，排便口边缘处设有座垫，座垫内部设有压力传感器，压力传感器电连接控制器，密封盖连接电磁开盖器，电磁开盖器内部设有铁芯，铁芯上缠绕有螺旋线圈，螺旋线圈电连接控制器，铁芯前端设有复位弹簧，复位弹簧另一端连接密封盖，复位弹簧与密封盖连接处设有磁铁，密封盖下方的集污筒侧壁上安装有抽风机，抽风机通过抽风管连通集污筒内部，抽风管端部设有活性炭颗粒层。

作为本实用新型进一步的方案：所述坐便椅上边缘设有硅胶护圈，硅胶护圈呈椭圆形结构。

作为本实用新型进一步的方案：所述储物槽底侧连通排污管，排污管安装在集污筒的底侧。

作为本实用新型进一步的方案：所述密封盖上安装有接近传感器和闭盖检测传感器，接近传感器和闭盖检测传感器分别电连接控制器。

与现有技术相比，本实用新型的有益效果是：所述一种老年人用自动开盖无异味坐便器，结构简单，适用方便，提高老年人坐便的舒适性，具有自动打开和闭合密封盖的功能，对排泄物具有很好的收集功能，及时去除异味，避免污染家庭房间空气的效果，干净卫生，安全实用。

附图说明

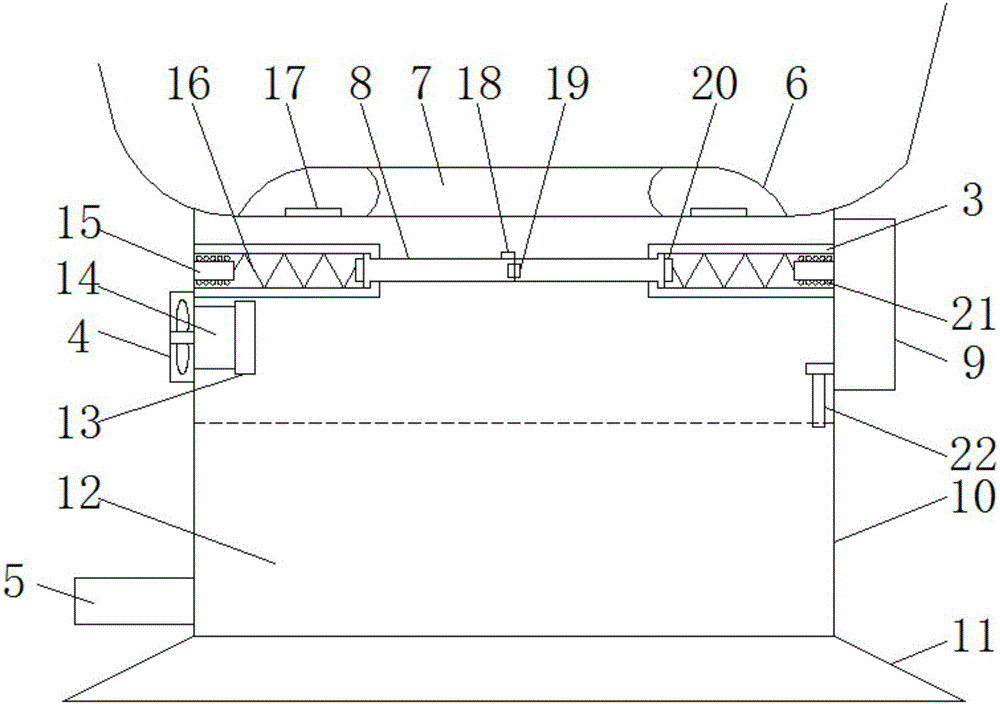

图1为本实用新型的结构示意图。

图2为本实用新型中电磁开盖器的结构示意图。

图3为本实用新型中密封盖的结构示意图。

图中：1-硅胶护圈、2-坐便椅、3-电磁开盖器、4-抽风机、5-排污管、6-座垫、7-排便口、8-密封盖、9-控制器、10-集污筒、11-橡胶防滑动底座、12-储物槽、13-活性炭颗粒层、14-抽风管、15-铁芯、16-复位弹簧、17-压力传感器、18-接近传感器、19-闭盖检测传感器、20-磁铁、21-螺旋线圈、22-液位传感器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型实施例中，一种老年人用自动开盖无异味坐便器，包括坐便椅2、电磁开盖器3、抽风机4、座垫6、密封盖8、集污筒10和螺旋线圈21，所述坐便椅2上边缘设有硅胶护圈1，硅胶护圈1呈椭圆形结构，坐便椅2底部连接集污筒10，集污筒10底部安装有橡胶防滑动底座11，集污筒10内部设有储物槽12，储物槽12底侧连通排污管5，排污管5安装在集污筒10的底侧，集污筒10内壁上安装有液位传感器22，液位传感器22设置在储物槽12上侧，便于检测储物槽12内的液面高度，液位传感器22电连接控制器9，控制器9固定在集污筒10外部，集污筒10内部安装有密封盖8，密封盖8上方的坐便椅2上开设有排便口7，排便口7边缘处设有座垫6，座垫6内部设有压力传感器17，压力传感器17电连接控制器9，老年人坐在坐便椅2上，坐在座垫6上时，座垫6内部的压力传感器17受到挤压便于将检测的压力信号传递至控制器9。

所述密封盖8连接电磁开盖器3，电磁开盖器3内部设有铁芯15，铁芯15上缠绕有螺旋线圈21，螺旋线圈21电连接控制器9，铁芯15前端设有复位弹簧16，复位弹簧16另一端连接密封盖8，复位弹簧16与密封盖8连接处设有磁铁20，密封盖8上安装有接近传感器18和闭盖检测传感器19，接近传感器18和闭盖检测传感器19分别电连接控制器9，密封盖8下方的集污筒10侧壁上安装有抽风机4，抽风机4通过抽风管14连通集污筒10内部，抽风管14端部设有活性炭颗粒层13，活性炭颗粒层13具有很好的除异味效果，启动抽风机4，便于将集污筒10内部异味抽出，提高坐便椅2使用的舒适性，及时去除异味，避免污染家庭房间空气的效果。

使用时，老年人坐在坐便椅2，座垫6内部的压力传感器17受到挤压将检测的压力信号传递至控制器9，同时，密封盖8上的接近传感器18检测到信号传递至控制器9，控制器9控制螺旋线圈21通电，螺旋线圈21与铁芯15产生电磁效应对磁铁20产生吸力，从而使密封盖8受力挤压复位弹簧16，密封盖8打开，老年人坐便完成后，压力传感器17和接近传感器18检测到信号后传递至控制器9，控制器9控制螺旋线圈21断电，密封盖8在复位弹簧16弹力作用下闭合，密封盖8上的闭盖检测传感器19检测到信号后，抽风机4启动，将集污筒10内含异味空气排出，活性炭颗粒层13提高了去异味效果，当液位传感器22检测到储物槽12内液面达到设定高度时，通过排污管5排放储物槽12内污物，排污管5末端设有承接装置，便于污物的排放。

本实用新型的工作原理是：所述一种老年人用自动开盖无异味坐便器，结构简单，适用方便，提高老年人坐便的舒适性，具有自动打开和闭合密封盖8的功能，对排泄物具有很好的收集功能，及时去除异味，避免污染家庭房间空气的效果，干净卫生，安全实用。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
