一种园林用花种收纳烘干装置的制作方法

本实用新型涉及一种园林用设备，具体是一种园林用花种收纳烘干装置。

背景技术：

目前，随着经济发展，人们生活水平的提高，在追求物质条件的同时，人们越来注重生态环境的作用，尤其是植物对环境作用已经不容小觑；园林就成为人们休息或玩耍喜爱去的地方；在秋季工作人员会收获各种花种，刚收下的花种有水分，想要保存长久，就要除去水分；然后进行分类储存；而现有的花种收纳装置没有烘干装置，不能满足性要求；因此，我们需要一种园林用花种收纳烘干装置。

技术实现要素：

本实用新型的目的在于提供一种园林用花种收纳烘干装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种园林用花种收纳烘干装置，包括底座、箱体和蜂窝箱；所述底座设置在箱体下部；所述底座设置有万向轮、抽屉和烘干机；所述万向轮设置在底座下部，且万向轮能够任意方向移动；所述抽屉设置在底座内部，且抽屉能够向外抽拉；所述烘干机设置在底座上部，且烘干机通过连接管与箱体连接；所述烘干机设置有电线和连接管；所述电线设置在烘干机上，且电线与烘干机连接；所述连接管设置在箱体上，且连接管穿插在箱体上；所述箱体设置在底座上部；所述箱体设置有推杆、移动板、箱门、卡槽、通气网和横杆；所述推杆设置在箱体左侧，且推杆与水平位置夹角为30°；所述推杆设置有滚筒；所述滚筒设置在推杆上；所述移动板设置在箱体内部，且移动板能够沿卡槽上下移动；所述箱门设置在箱体上，且箱门通过铰链连接到箱体上并能够打开不同角度；所述箱门设置有把手和铰链；所述把手设置在箱门上，且把手通过胶水与箱门连接；所述铰链设置在箱门上，且铰链将箱门连接到箱体上；所述卡槽设置在箱体内部，且卡槽能够卡住移动板；所述通气网设置在箱体上；所述横杆设置在箱体右侧，且横杆与箱体连接；所述蜂窝箱设置在箱体上部，且蜂窝箱内部由十个圆柱型孔组成。

作为本实用新型进一步的方案：所述底座设置在箱体下部，且底座宽度等于箱体宽度。

作为本实用新型进一步的方案：所述箱体设置在底座上部，且箱体长宽等于蜂窝箱长宽。

作为本实用新型进一步的方案：所述滚筒设置在推杆上，且滚筒内径等于推杆直径。

作为本实用新型再进一步的方案：所述通气网设置在箱体上，且通气网长宽小于箱体长宽。

与现有技术相比，本实用新型的有益效果是：

本实用新型的底座用于安装万向轮、抽屉、烘干机和箱体；底座下部的万向轮用于任意方向移动；底座内部的抽屉用于盛放物品；底座上部的烘干机用于烘干作用；烘干机上的电线用于输电到烘干机；烘干机上的连接管用于连接烘干机到箱体；箱体用于盛放将要烘干的花种；箱体上的推杆用于套住滚筒，从而推动整个装置；推杆上的滚筒用于人手把持；箱体内部的移动板用于盛放园林用物品；箱体上的箱门用于遮挡箱体；箱门上的把手用于人手把持，从而打开箱门；箱门上的铰链用于连接箱门到箱体上；箱体内部的卡槽用于卡住移动板，从而使移动板沿着卡槽上下移动来改变空间大小；箱体上的通气网用于流通空气到箱体上；箱体上的横杆用于放置园林用擦拭毛巾等物品；蜂窝箱用于分类盛放园林用花种；本实用新型园林用花种收纳烘干装置具有结构简单，使用操作方便，能够烘干园林用花种，并且能够分类盛放园林用花种等优点。

附图说明

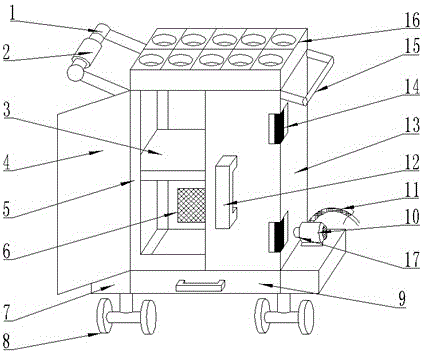

图1为园林用花种收纳烘干装置的结构示意图。

图2为园林用花种收纳烘干装置的剖面图。

图中：1-推杆，2-把手，3-移动板，4-箱门，5-卡槽，6-通气网，7-底座，8-万向轮，9-抽屉，10-烘干机，11-电线，12-把手，13-箱体，14-铰链，15-横杆，16-蜂窝箱，17-连接管。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-2，一种园林用花种收纳烘干装置，包括底座7、箱体13和蜂窝箱16；所述底座7设置在箱体13下部，且底座7宽度等于箱体13宽度；所述底座7设置有万向轮8、抽屉9和烘干机10；所述万向轮8设置在底座7下部，且万向轮8能够任意方向移动；所述抽屉9设置在底座7内部，且抽屉9能够向外抽拉；所述烘干机10设置在底座7上部，且烘干机10通过连接管17与箱体13连接；所述烘干机10设置有电线11和连接管17；所述电线11设置在烘干机10上，且电线11与烘干机10连接；所述连接管17设置在箱体13，且连接管17穿插在箱体13上；所述箱体13设置在底座7上部，且箱体13长宽等于蜂窝箱16长宽；所述箱体13设置有推杆1、移动板3、箱门4、卡槽5、通气网6和横杆15；所述推杆1设置在箱体13左侧，且推杆1与水平位置夹角为30°；所述推杆1设置有滚筒2；所述滚筒2设置在推杆1上，且滚筒2内径等于推杆1直径；所述移动板3设置在箱体13内部，且移动板3能够沿卡槽5上下移动；所述箱门4设置在箱体13上，且箱门4通过铰链14连接到箱体13上并能够打开不同角度；所述箱门4设置有把手12和铰链14；所述把手12设置在箱门4上，且把手12通过胶水与箱门4连接；所述铰链14设置在箱门4上，且铰链14将箱门4连接到箱体13上；所述卡槽5设置在箱体13内部，且卡槽5能够卡住移动板3；所述通气网6设置在箱体13上，且通气网6长宽小于箱体13长宽；所述横杆15设置在箱体13右侧，且横杆15与箱体13连接；所述蜂窝箱16设置在箱体13上部，且蜂窝箱16内部由十个圆柱型孔组成；底座7用于安装万向轮8、抽屉9、烘干机10和箱体13；底座7下部的万向轮8用于任意方向移动；底座7内部的抽屉9用于盛放物品；底座7上部的烘干机10用于烘干作用；烘干机10上的电线11用于输电到烘干机10；烘干机10上的连接管17用于连接烘干机10到箱体13；箱体13用于盛放将要烘干的花种；箱体13上的推杆1用于套住滚筒2，从而推动整个装置；推杆1上的滚筒2用于人手把持；箱体13内部的移动板3用于盛放园林用物品；箱体13上的箱门4用于遮挡箱体13；箱门4上的把手12用于人手把持，从而打开箱门4；箱门4上的铰链14用于连接箱门4到箱体13上；箱体13内部的卡槽5用于卡住移动板3，从而使移动板3沿着卡槽5上下移动来改变空间大小；箱体13上的通气网6用于流通空气到箱体13上；箱体13上的横杆15用于放置园林用擦拭毛巾等物品；蜂窝箱16用于分类盛放园林用花种。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下做出各种变化。
