纸巾盒的制作方法

本实用新型涉及日常生活用品技术领域，特别是涉及一种可重复使用、便于抽纸的纸巾盒。

背景技术：

纸巾盒是一种日常生活中经常使用的产品，通过由盒体、盒盖组成，盒体上部设置有开口，纸巾折叠放置在盒体中，使用时将一张纸巾从开口中抽出，并且被抽出的纸巾通过摩擦力将下一张纸巾拉至开口处。现有的纸巾盒一般先将纸巾放在纸巾盒中，再将纸巾盒封住，导致纸巾盒只能一次性使用，不能在使用完后添加纸巾重复利用。另一方面，现有的纸巾盒在使用时，当纸巾量越来越少时，剩下的纸巾至开口的距离越来越大，导致难以抽取到纸巾。

技术实现要素：

本实用新型的目的在于针对现有技术的不足，而提供一种可重复使用、便于抽纸的纸巾盒，其可以方便地将纸巾放入纸巾盒中，并且便于抽取，结构科学，使用方便。

本实用新型解决其技术问题所采用的技术方案是：一种纸巾盒，其包括盒体，所述盒体的顶面或侧面为取纸面，所述取纸面开设有取纸口，所述盒体内设置有弹性推纸装置，所述弹性推纸装置包括推纸板、用于将推纸板推向所述取纸面的弹片，所述推纸板与所述取纸面平行，所述弹片包括上平行面、下平行面以及连接上平行面与下平行面的连接板，所述上平行面与所述下平行面相互平行，所述连接板与所述上平行面、下平行面的夹角为锐角或钝角，所述下平行面与所述盒体固定连接，所述上平行面与所述推纸板连接。

作为优选的，所述上平行面、下平行面分别位于所述弹片的两侧，所述弹片的形状为“Z”字形。

作为优选的，所述上平行面、下平行面分别位于所述弹片的同侧。

作为优选的，所述弹片为一矩形板折弯成型。

作为优选的，所述盒体的顶面为取纸面，所述下平行面与所述盒体的底面固定连接。

作为优选的，所述盒体的侧面为取纸面，所述下平行面与所述取纸面相对的侧面固定连接。

作为优选的，所述盒体设置有两个取纸面，所述两个取纸面为所述盒体相对的两个侧面，所述盒体的底面或顶面的中部设置有固定板，所述下平行面与所述固定板固定连接，所述弹性推纸装置为两个，分别对称设置于所述固定板的两侧。

作为优选的，所述盒体设置有两个取纸面，所述两个取纸面为所述盒体相对的两个侧面，所述盒体的取纸面相邻的侧面的中部设置有固定板，所述下平行面与所述固定板固定连接，所述弹性推纸装置为两个，分别对称设置于所述固定板的两侧。

作为优选的，所述推纸板的面积大于所述取纸口的面积。

作为优选的，所述上平行面与所述推纸板的连接处偏离所述推纸板的中部。

本实用新型的有益效果是：一种纸巾盒，其通过弹性推纸装置将推纸板推向取纸面，使用时，由于弹性推纸装置的作用，纸巾始终靠近取纸口，可以方便地从纸巾盒中抽取纸巾，当纸巾使用完后，可以推动弹性推纸装置，将新的纸巾从取纸口放入纸巾盒中，使用方便，本实用新型的弹性推纸装置包括推纸板、用于将推纸板推向所述取纸面的弹片，弹片包括上平行面、下平行面以及连接上平行面与下平行面的连接板，其结构科学简单，加工成本低。

附图说明

图1是本实用新型的纸巾盒的结构示意图。

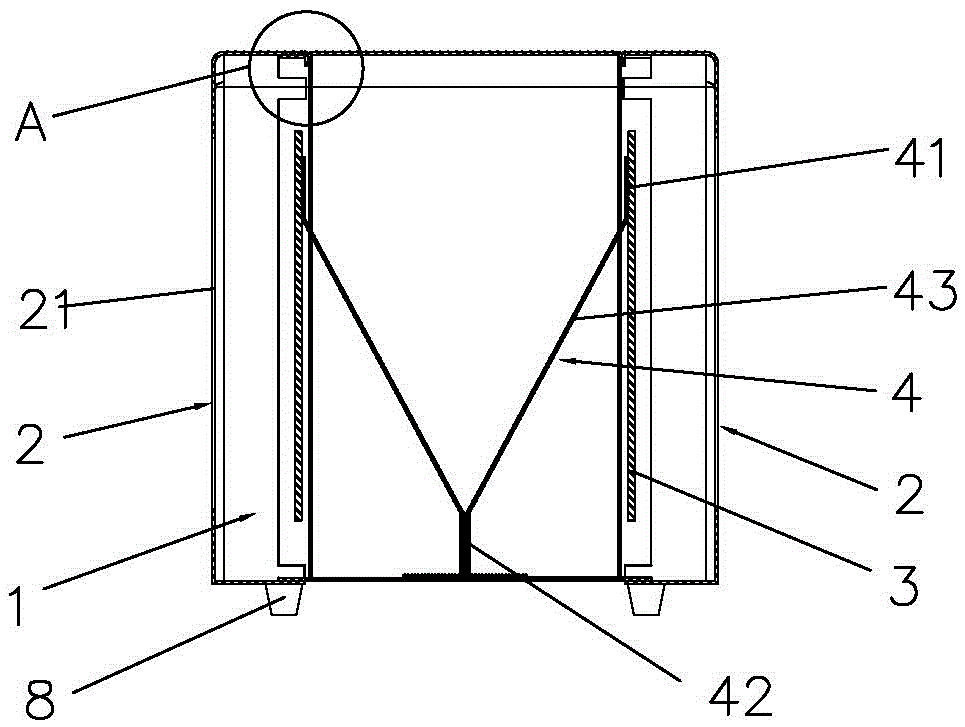

图2是本实用新型的纸巾盒的剖视图。

图3是本实用新型的弹性推纸装置的结构示意图。

图4是本实用新型的弹片的一种实施方式的结构示意图。

图5是本实用新型的弹片的第二种实施方式的结构示意图。

图6是本实用新型的弹片的第三种实施方式的结构示意图。

图7是图2中A处的放大示意图。

附图标记说明：

1——盒体； 2——取纸面；

21——取纸口； 3——推纸板；

4——弹片； 41——上平行面；

42——下平行面； 43——连接板；

5——固定板； 6——框体；

61——止口； 7——盒盖；

8——支撑脚。

具体实施方式

下面结合附图和具体实施例对本实用新型作进一步详细的说明，并不是把本实用新型的实施范围限制于此。

实施例一。

如图1、图2所示，本实施例的纸巾盒，盒体1，所述盒体1的侧面为取纸面2，纸巾在盒体1中竖着放置，所述取纸面2开设有取纸口21，所述盒体1内设置有弹性推纸装置，所述弹性推纸装置包括推纸板3、用于将推纸板3推向所述取纸面2的弹片4，所述推纸板3与所述取纸面2平行，使用时，由于弹性推纸装置的作用，纸巾始终靠近取纸口21，可以方便地从纸巾盒中抽取纸巾，当纸巾使用完后，可以向盒体1内部推动弹性推纸装置，将新的纸巾从取纸口21放入纸巾盒中，使用方便。

具体的，弹片4包括上平行面41、下平行面42以及连接上平行面41与下平行面42的连接板43，优选的，所述弹片4为一矩形板折弯成型，在使用状态下，所述上平行面41与所述下平行面42相互平行，弹性推纸装置安装在盒体1中时具有一定的预紧力，即上平行面41与下平行面42之间的距离小于其自然状态下的距离，因此，连接板43发生弹性形变，当纸巾盒中的纸巾数量发生变化时，由于连接部43的作用，使得推纸板3持续地将纸巾推向取纸面2，而放入纸巾时，连接板43也可以发生较大的弹性形变，从而便于放入纸巾。

对于弹片4，所述连接板43与所述上平行面41、下平行面42的夹角为锐角或钝角，所述下平行面42与所述盒体1固定连接，所述上平行面41与所述推纸板3连接。具体的，本实施例提供三种弹性4的形状，如图3、图4、图5所示，所述上平行面41、下平行面42分别位于所述弹片4的两侧，所述弹片4的形状为“Z”字形，在图4中，连接片43与上平行面41、下平行面42之间的夹角为钝角，在图5中，连接片43与上平行面41、下平行面42之间的夹角为锐角。再如图6所示的第三种弹性4的形状，所述上平行面41、下平行面42分别位于所述弹片4的同侧，连接片43与上平行面41、下平行面42之间的夹角分别为锐角、钝角。上述四种形状的弹片4，都可以满足本实施例中弹性推纸装置的要求。

在本实施例中，所述盒体1的侧面为取纸面2，所述下平行面42与所述取纸面2相对的侧面固定连接，也可以将下平行面42与盒体1的其他面固定连接。

对于本实施例，为了避免推纸板3伸出取纸口21的外侧，所述推纸板3的面积应当稍大于所述取纸口21的面积。

如图3所示，所述上平行面41与所述推纸板3的连接处偏离所述推纸板3的中部，从而使得推纸板3的两端受力是不均匀的，放入纸巾的时候可以先将推纸板3受力较小的一端向内推，将纸巾的一端放入，再将推纸板3的另一端向内推，将纸巾的另一端放入，从而将整个纸巾放置在推纸板3与取纸面2之间。

另外，本实施例提供盒体1的一种实施方式，如图7所示，盒体1包括框体6、盒盖7，框体6为冲压折弯成型的矩形框或类矩形框，框体6的前后两端设置有止口61，两个盖体7分别套接在止口61上，从而形成封闭的盒体1，其中，止口61的上侧设置有卡槽，盖体7设置有穿过卡槽的卡板。框体6为取纸面2。框体6与盒盖7的连接处以及本实施例的其他连接处可以通过铆接、焊接等方式连接。对于本实施例，可以在盒体1的底部设置四个支撑脚8。

该结构的盒体1结构简单，节省材料，加工方便，成本低。当然，盒体1也可以采用现有技术的其他结构。

实施例二。

本实施例与实施例一的区别在于：所述盒体1的顶面为取纸面2，此时，所述下平行面42与所述盒体1的底面固定连接。当盒体1的顶面为取纸面2时，可以将纸巾水平放置，纸巾盒的底面面积较大。本实施例的其他技术特征与实施例一相同，在此不再赘述。

实施例三。

本实施例与实施例一的区别在于：如图2所示，本实施例的所述盒体1设置有两个取纸面2，所述两个取纸面2为所述盒体1相对的两个侧面，所述盒体1的底面或顶面的中部设置有固定板5，所述下平行面42与所述固定板5固定连接，所述弹性推纸装置为两个，分别对称设置于所述固定板5的两侧。

对于本实施例，可以从纸巾盒的相对两个侧面取纸，使用方便。

当然，也可以将固定板5设置于所述盒体1的取纸面2相邻的侧面的中部。本实施例的其他技术特征与实施例一相同，在此不再赘述。

最后应当说明的是，以上实施例仅用以说明本实用新型的技术方案，而非对本实用新型保护范围的限制，尽管参照较佳实施例对本实用新型作了详细地说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的实质和范围。
