一种可伸缩座椅连接板的制作方法

本实用新型属于一种可伸缩座椅，特别涉及一种可伸缩座椅连接板。

背景技术：

目前，常见的折叠座椅产品多为单人式，折叠座椅,造型结构复杂，价格较高，使用空间有限，多为单人使用,无法实现多人共用的目的，无法便携，不利出行使用，同时，亦不便于拆卸，无法扩展使用空间。

专利号为200720059471.5,名称为“便携式蜂窝纸制家具”,其公开的一种便携式蜂窝纸制家具，包括纸板，侧板，纸板为蜂窝纸板，两侧设置有支撑侧板。其利用蜂窝纸板的纵向承载能力强,横向拉伸幅度大的特点,设计出可以变形的家具。该专利完全是利用蜂窝纸板本身的可以变形的特性，且其材质只能是纸质的，其存在的问题是：一是受蜂窝纸质的特性的影响，其观赏性价值大于其使用价值，使用寿命短；二是蜂窝纸质的家具多为室内使用，不适宜在室外使用；三是使用蜂窝纸板家具，其使用的蜂窝纸板的数量已经固定，无法方便的扩展使用空间；四是蜂窝纸板家具使用时受地形及天气限制。

技术实现要素：

为克服现有技术中折叠座椅使用时无法多人共用、受地形及天气限制、无法便携、不便拆卸、无法扩展使用空间等弊端，本实用新型提供一种新型的折叠座椅，可满足使用者在不同场合对不同空间的需求。

本实用新型采用的技术方案是：一种可伸缩座椅连接板，包括连接板本体和定位连接件，所述连接板本体呈梯形，其外缘包裹有耐磨金属框架，所述该连接板本体的外缘的任意位置设有伸缩定位连接件，所述多个连接板本体通过伸缩定位连接件连接形成可伸缩座椅。

所述连接板本体的外型为等腰梯形。

所述伸缩定位连接件的两端为扣环，每个扣环上铰链连接有两个连接杆，相互对应的连接杆铰链连接。

所述多个连接板本体的每个侧边通过伸缩定位连接件连接形成座椅靠背。

本实用新型的有益效果是：结构简单，便于携带，拆装方便，成本低廉，空间扩展方便，造型美观，可满足使用者在不同场合对不同空间的需要，单片材质为耐磨性材料，使用寿命长，尤其是适用室外环境使用。

附图说明

图1是本实用新型实施例结构示意图。

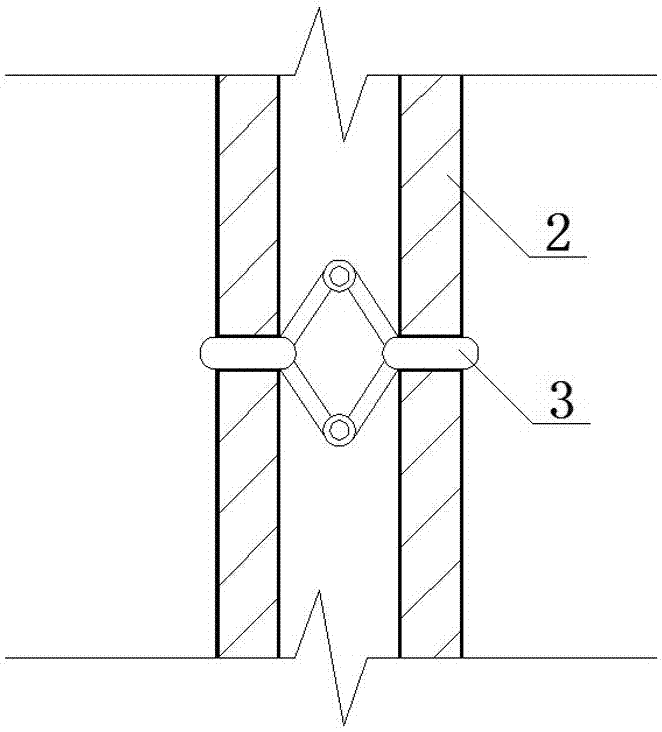

图2是本实用新型实施例伸缩定位件结构示意图。

具体实施方式

如图1、图2所示，该一种可伸缩座椅连接板，包括连接板本体1和定位连接件，所述连接板本体1呈梯形，其外缘包裹有耐磨金属框架2，所述该连接板本体1的外缘的任意位置设有伸缩定位连接件3，所述多个连接板本体1通过伸缩定位连接件3连接形成可伸缩座椅。所述连接板本体1的外型为等腰梯形。所述伸缩定位连接件3的两端为扣环，每个扣环上铰链连接有两个连接杆，相互对应的连接杆铰链连接。所述多个连接板本体1的每个侧边通过伸缩定位连接件3连接形成座椅靠背。

所述多个连接板本体1通过伸缩定位件3连接，就可形成可以如同扇面一样伸缩打开的座椅。
