一种多功能电热锅的制作方法

本实用新型涉及一种多功能电热锅，属于厨具技术领域。

背景技术：
：

随着人们生活水平的不断提高，人们对饮食的多样化要求也越来越高。火锅作为一种饮食方式深受人们的喜爱，寒冷的冬季，大家一起围坐吃火锅实为一种享受，同时烧烤作为一种深受年轻人喜爱的食物，人们就希望将烧烤和火锅集中在一个装置上，让人们同时能享受火锅和烧烤的美味。

目前，现有的烧烤火锅炉结构设计比较简单，一般只有一个插座和电源开关，烧烤和火锅只能同时进行，当聚餐进行到尾声的时候，有时需要将烧烤炉或火锅炉其中的一个先关掉，现有的装置就十分的不方便，现有的烧烤火锅，单发热管，火锅和烧烤盘不能分开控制，费电，效率低，发热不均匀，耗时长，使用寿命短，现有的烧烤火锅炉中的烧烤炉没有温度控制和报警装置，当人们聚餐聊天时，很容易将烧烤食物烤焦，现有的烧烤火锅炉没有功率控制装置，功率太小加热的时间太长，功率太大加热的时间太短就会造成烧烤食物烤焦和火锅食物煮的太老。

技术实现要素：
：

针对上述问题，本实用新型要解决的技术问题是提供一种多功能电热锅。

本实用新型的一种多功能电热锅，它包含底座、汤锅加热盘、第一不粘锅加热烤盘、第二不粘锅加热烤盘、漏油口、第二发热管、第三发热管、高温电线、隔热盘、保护盖、第一电源插口、第二电源插口、枪式插座、电源开关、接油盘底座、接油盘，底座的上方中部设置有汤锅加热盘，底座的上方两端位于汤锅加热盘的左右两侧分别设置有第一不粘锅加热烤盘和第二不粘锅加热烤盘，第一不粘锅加热烤盘和第二不粘锅加热烤盘的一侧下方处均设置有漏油口，底座的下方位于汤锅加热盘、第一不粘锅加热烤盘和第二不粘锅加热烤盘的底部分别设置有第一发热管、第二发热管和第三发热管，其中第二发热管和第三发热管之间通过高温电线连接，第一发热管、第二发热管和第三发热管的外部均设置有隔热盘，相邻两个隔热盘之间设置有保护盖，汤锅加热盘和第二不粘锅加热烤盘的底部侧壁上分别设置有第一电源插口和第二电源插口，第一电源插口和第二电源插口上分别插设有枪式插座，枪式插座上设置有电源开关，底座的下方位于汤锅加热盘的底部两侧分别安装有接油盘底座，接油盘底座上设置有接油盘。

作为优选，所述的底座的左右两端分别安装有手柄，底座的下方四个角分别安装有防滑垫，可以起到防滑的作用。

作为优选，所述的汤锅加热盘为鸳鸯汤锅加热盘，可以根据喜欢选择不同汤的味道，也可以根据使用者的需求采用多种口味锅，还可以采用分体式汤锅，上面设置有蒸笼以及盖子。

作为优选，所述的第一发热管、第二发热管和第三发热管均采用双丝双管结构设计，经久耐用，发热更快更高效。

作为优选，所述的隔热盘上设置有数个散热孔，可以有效的对隔热盘内的发热管进行散热处理。

作为优选，所述的枪式插座内设置有恒温器，通过恒温器和电源开关来控制汤锅加热盘、第一不粘锅加热烤盘和第二不粘锅加热烤盘的发热温度。

本实用新型的有益效果：它结构设计合理，外形美观，造型新颖独特，操作简单，使用方便，一锅多用，多样美食可同时享受，通过采用双丝双管导热，经久耐用，发热更快更高效，通采用双调节温控式开关，五档火位调节，自动恒温，采用可拆式组合，方便人们清洗。

附图说明：

为了易于说明，本实用新型由下述的具体实施及附图作以详细描述。

图1为本实用新型的结构示意图；

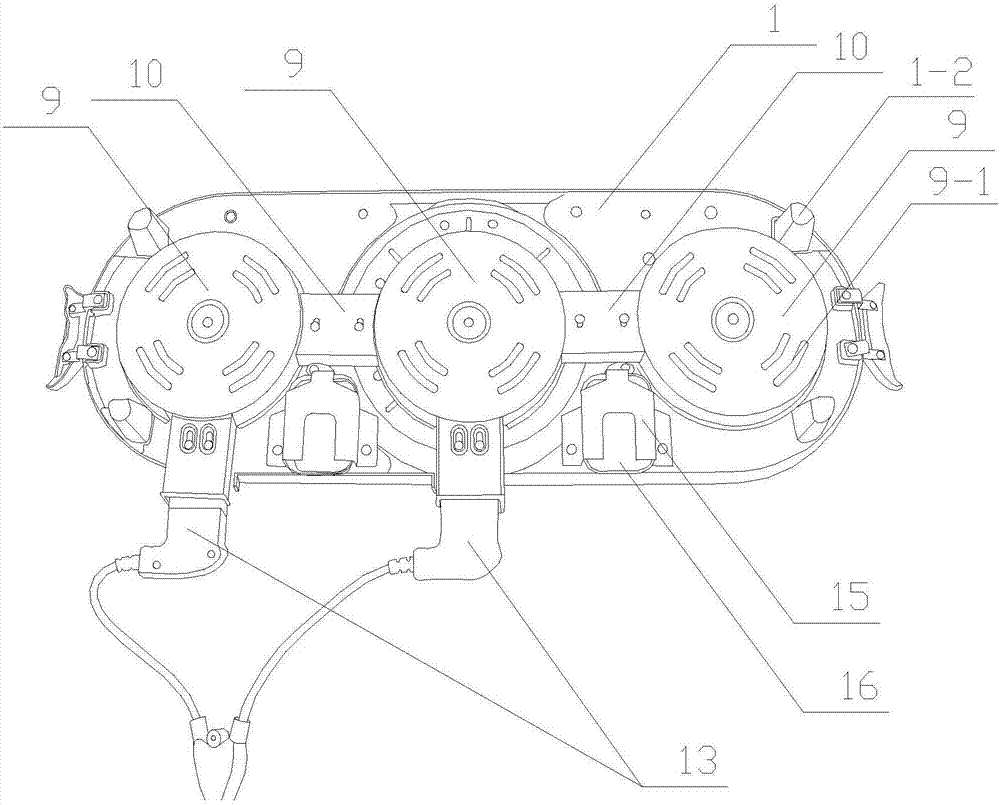

图2为本实用新型的底部结构示意图；

图3为本实用新型中底座的结构示意图；

图4为本实用新型中底座的底部结构示意图。

1-底座；1-1-手柄；1-2-防滑垫；2-汤锅加热盘；3-第一不粘锅加热烤盘；4-第二不粘锅加热烤盘；5-漏油口；6-第二发热管；7-第三发热管；8-高温电线；9-隔热盘；9-1-散热孔；10-保护盖；11-第一电源插口；12-第二电源插口；13-枪式插座；14-电源开关；15-接油盘底座；16-接油盘。

具体实施方式：

如图1-图4所示，本具体实施方式采用以下技术方案：它包含底座1、汤锅加热盘2、第一不粘锅加热烤盘3、第二不粘锅加热烤盘4、漏油口5、第二发热管6、第三发热管7、高温电线8、隔热盘9、保护盖10、第一电源插口11、第二电源插口12、枪式插座13、电源开关14、接油盘底座15、接油盘16，底座1的上方中部设置有汤锅加热盘2，底座1的上方两端位于汤锅加热盘2的左右两侧分别设置有第一不粘锅加热烤盘3和第二不粘锅加热烤盘4，第一不粘锅加热烤盘3和第二不粘锅加热烤盘4的一侧下方处均设置有漏油口5，底座1的下方位于汤锅加热盘2、第一不粘锅加热烤盘3和第二不粘锅加热烤盘4的底部分别设置有第一发热管5、第二发热管6和第三发热管7，其中第二发热管6和第三发热管7之间通过高温电线8连接，第一发热管5、第二发热管6和第三发热管7的外部均设置有隔热盘9，相邻两个隔热盘9之间设置有保护盖10，汤锅加热盘2和第二不粘锅加热烤盘4的底部侧壁上分别设置有第一电源插口11和第二电源插口12，第一电源插口11和第二电源插口12上分别插设有枪式插座13，枪式插座13上设置有电源开关14，底座1的下方位于汤锅加热盘2的底部两侧分别安装有接油盘底座15，接油盘底座15上设置有接油盘16。

其中，所述的底座1的左右两端分别安装有手柄1-1，底座1的下方四个角分别安装有防滑垫1-2，可以起到防滑的作用；所述的汤锅加热盘2为鸳鸯汤锅加热盘，可以根据喜欢选择不同汤的味道，也可以根据使用者的需求采用多种口味锅，还可以采用分体式汤锅，上面设置有蒸笼以及盖子；所述的第一发热管5、第二发热管6和第三发热管7均采用双丝双管结构设计，经久耐用，发热更快更高效；所述的隔热盘9上设置有数个散热孔9-1，可以有效的对隔热盘9内的发热管进行散热处理；所述的枪式插座13内设置有恒温器，通过恒温器和电源开关14来控制汤锅加热盘2、第一不粘锅加热烤盘3和第二不粘锅加热烤盘4的发热温度。

本具体实施方式结构设计合理，外形美观，造型新颖独特，操作简单，使用方便，一锅多用，多样美食可同时享受，通过采用双丝双管导热，经久耐用，发热更快更高效，通采用双调节温控式开关，五档火位调节，自动恒温，采用可拆式组合，方便人们清洗。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
