一种尺寸可调的防护网的制作方法

本申请是申请号：2014106359728，申请日：2014-11-12，专利名称：一种尺寸可调的防护网的分案申请。

本发明涉及防护网领域，尤其涉及一种尺寸可调的防护网。

背景技术：

现有防护网格一般由框架和网格组成，其连接方式有两种：一、不锈钢材料或者铁艺产品通过焊接连接；二、铝合金材料通过榫接连接。框架和网格的组装都是在工厂固定好之后运输到安装现场。其缺点是：其宽度和高度尺寸必须由专业人员上门测量窗户尺寸才能确定，增加成本；且尺寸众多，难于规格化生产。

技术实现要素：

本发明提供了一种尺寸可调的防护网，采用增设连接块的方式，解决了防护网长宽不能调节，不方便安装的问题。

本发明提供一种尺寸可调的防护网,包括边框，所述边框包括横框和竖框,所述防护网还包括连接所述横框和所述竖框的调节装置,所述调节装置包括连接块，所述防护网还包括螺丝，所述连接块通过所述螺丝连接在所述横框和所述竖框之间。采用连接块依次连接的方式调节所述边框的长度,以达到调节所述防护网的目的。

本发明的进一步技术方案是：所述连接块包括第一插接凸起和配合所述第一插接凸起的第一插接凹槽。方便所述连接块之间的连接和对齐。

本发明的进一步技术方案是：所述连接块设有第一螺纹凸起和能够配合所述第一螺纹凸起的第一螺纹凹槽。方便所述连接块之间的连接和对齐。

本发明的进一步技术方案是：所述连接块还设有通孔。方便所述螺丝穿过，并加以固定。

本发明的进一步技术方案是：所述调节装置还包括直角块，所述直角块互相垂直的两个端面连接所述连接块，所述直角块的所述端面设有通孔。方便互相垂直的两个边框之间的连接。

本发明的进一步技术方案是：所述调节装置还包括t部连接块，所述t部连接块还包括第二插接凸起和配合所述第一插接凹槽的第三插接凸起，所述竖框还包括轴线，所述竖框平行所述轴线一侧还设有配合所述第二插接凸起的第二插接凹槽。方便所述防护网内部框架的连接，方便对齐，而且连接牢固。

为解决上述技术问题，本发明还提出一种技术方案：一种尺寸可调的防护网,包括边框,所述边框包括横框和竖框,所述防护网还包括连接所述横框和所述竖框的调节装置,所述调节装置包括第一插接块和套在所述插接块外侧的套筒块，所述防护网还包括螺丝，所述第一插接块和所述套筒块通过所述螺丝连接在所述横框和所述竖框之间。采用内部定向，外部调节的方式，通过增加或者减少所述套筒块达到调节所述边框整体长度的目的。

本发明的进一步技术方案是：所述第一插接块包括抽屉和连接相互垂直的两个所述抽屉的直角块，所述直角块连接所述抽屉的端面设有通孔。方便所述防护网内部框架的连接，方便对齐，而且连接牢固。

为解决上述技术问题，本发明还提出一种技术方案：一种尺寸可调的防护网,包括边框,所述边框包括横框和竖框,所述防护网还包括连接所述横框和所述竖框的调节装置,所述调节装置包括第三插接块，所述防护网还包括螺丝，所述第三插接块通过所述螺丝连接在所述横框和所述竖框之间。该调节装置采用一体式设计，方便制作，通过裁切所述第三插接块的长度即可调节所述边框的长度。

本发明的进一步技术方案是：所述第三插接块设有调节部和连接调节部的连接部，所述调节部设有依次连接的凹槽和凸起，所述调节部中空，所述连接部连接所述调节部的端面设有通孔。所述凹槽方便所述第三插接块的裁切，同时所述凹槽内的端部还可以插入所述边框，配合固定，所述凸起外侧边缘和所述边框一样大小方便定位和固定。

本发明的有益效果是:方便调节,能够满足不同窗框的大小;模块化设置方便生产,有利于大规模生产。

附图说明

图1是本发明各个实施例的整体图。

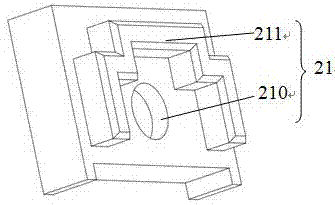

图2是本发明实施例一提供的连接块立体图。

图3是本发明实施例一提供的连接块另一立体图。

图4是本发明实施例一提供的t部连接块立体图。

图5是本发明实施例二提供的连接块立体图。

图6是本发明实施例二提供的直角块立体图。

图7是本发明实施例二提供的直角块另一立体图。

图8是本发明实施例三提供的第一插接块立体图。

图9是本发明实施例三提供的套筒块立体图。

图10是本发明实施例四提供的第三插接块立体图。

具体实施方式

实施例一如图1至图3所示：一种尺寸可调的防护网,包括边框，所述边框包括横框1和竖框3,所述防护网还包括连接所述横框1和所述竖框3的调节装置2,所述调节装置2包括连接块，所述防护网还包括螺丝，所述连接块通过所述螺丝连接在所述横框1和所述竖框3之间。所述连接块依次连接组成所述调节装置2，通过调节所述连接块的数量，调节所述调节装置2的长度。增加所述调节装置2，通过改变所述连接块的数量改变所述边框的长度。方便所述防护网长宽的调节，能够适应绝大多数客户需求。

该实施例中的连接块为连接块21，所述连接块21包括第一插接凸起211和配合所述第一插接凸起211的第一插接凹槽212。在所述连接块21相互连接的过程中，前一个所述连接块21的第一插接凸起211可以插入后一个所述连接块的第一插接凹槽212，方便连接对齐，避免在螺丝固定的过程中出现偏离。保证所述连接块之间的互相连接，保证连接稳固，方便安装。

所述连接块21还设有通孔210。所述通孔210的轴线平行所述连接块的连接方向，即平行所述边框的长轴方向。所述螺丝可以穿过通孔固定到所述边框上的螺丝槽中。

所述调节装置2还包括直角块，所述直角块和图6、图7中的直角块相似，该直角块互相垂直的两个端面连接所述连接块，即在直角块的这两个面上设置第一插接凸起211替代图7中所看到的螺纹凸起。所述直角块的所述端面设有通孔。方便所述直角块连接所述连接块。

所述调节装置2还包括t部连接块24，所述t部连接块24还包括第二插接凸起241和配合所述第一插接凹槽的第三插接凸起242，所述竖框3还包括轴线，所述竖框3平行所述轴线一侧还设有配合所述第二插接凸起241的第二插接凹槽。即在所述竖框3的一侧设有凸出端，所述凸出端配合所述竖框3固定所述t部连接块24。

实施例二如图1、图5、图6和图7所示：一种尺寸可调的防护网,包括边框，所述边框包括横框1和竖框3,所述防护网还包括连接所述横框1和所述竖框3的调节装置2,所述调节装置2包括连接块，所述防护网还包括螺丝，所述连接块通过所述螺丝连接在所述横框1和所述竖框3之间。所述连接块依次连接组成所述调节装置2，通过调节所述连接块的数量，调节所述调节装置2的长度。增加所述调节装置2，通过改变所述连接块的数量改变所述边框的长度。方便所述防护网长宽的调节，能够适应绝大多数客户需求。

该实施例二中的所述连接块22设有第一螺纹凸起和能够配合所述第一螺纹凸起的第一螺纹凹槽221，如图5所示。即连接块之间的连接是通过螺纹连接，这样的连接更加紧密，不易松脱。

所述连接块还设有通孔210。所述通孔的轴线平行所述连接块的连接方向，即平行所述边框。所述螺丝可以穿过通孔固定到所述边框上的螺丝槽中。

所述调节装置2还包括直角块，如图6和图7，所述直角块互相垂直的两个端面连接所述连接块，所述直角块的所述端面设有通孔。同时该实施例一中的直角块连接所述连接块的端面还设有第一螺纹凸起，方便所述直角块连接所述连接块。

所述调节装置2还包括t部连接块，所述t部连接块还包括第二插接凸起241和配合所述第一螺纹凹槽221的第二螺纹凸起，所述边框还包括轴线，所述边框平行所述轴线一侧还设有配合所述第二插接凸起241的第二插接凹槽。该实施例中的t部连接块类似图4所示，但是采用螺纹凸起替代图中的插接凸起，以方便连接该实施例中具有螺纹凹槽的连接块22。

实施例三图1、图8、图9所示：一种尺寸可调的防护网,包括边框,所述边框包括横框1和竖框3,所述防护网还包括连接所述横框1和所述竖框3的调节装置2,所述调节装置2包括第一插接块25和套在所述插接块外侧的套筒块26，所述防护网还包括螺丝，所述第一插接块25和所述套筒块26通过所述螺丝连接在所述横框1和所述竖框3之间。

所述第一插接块25包括抽屉251和连接相互垂直的两个所述抽屉251的直角块252，所述抽屉251截面呈u形，所述直角块252连接所述抽屉251的端面设有通孔。

所述套筒块26中空，两端面分别设置有插接凸起和利于插接凸起插接的插接凹槽。

实施过程：在所述抽屉251上套装所述套筒块26，所述抽屉251插入所述边框，通过螺丝插入所述直角块252的通孔固定在所述边框上。通过调节所述套筒块26的数量，调节所述防护网的长和宽。

实施例四如图1和10所示：一种尺寸可调的防护网,包括边框,所述边框包括横框1和竖框3,所述防护网还包括连接所述横框1和所述竖框3的调节装置2,所述调节装置2包括第三插接块27，所述防护网还包括螺丝，所述第三插接块27通过所述螺丝连接在所述横框1和所述竖框3之间。

所述第三插接块27设有调节部和连接调节部的连接部，所述调节部设有依次连接的凹槽271和凸起272，所述调节部中空，所述连接部连接所述调节部的端面设有通孔。

所述调节部即所述第三插接块27上依次连接的凹槽271和凸起272。所述连接部即为图中连接两个相互垂直调节部的直角块，所述直角块设有通孔，方便螺丝通过，进而穿过中空的所述调节部固定到所述边框上。

以上所述仅为本发明的较佳实施例而已，并不用以限制本发明，凡在本发明的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本发明的保护范围之内。
