一种可移动式钢锚墩防护装置的制作方法

本实用新型涉及一种可移动式锚墩防护装置，具体涉及一种钢锚墩安全防护且可循环利用快速拆装装置。

背景技术：

在地下工程锚索施工中，因受空间、围岩情况及施工条件限制，锚索施工经常靠近爆破开挖作业面，锚索钢锚墩常被爆破飞石砸坏，造成锚墩损坏，甚至锚具被砸坏，使得锚墩重新制作安装或锚索报废，造成资源浪费，影响施工进度，加大施工危险。

技术实现要素：

本实用新型主要解决的技术问题是提供一种可移动式钢锚墩防护装置，可以保护钢锚墩在施工期的安全，减少锚墩损坏和废索的工程量。且结构简单、操作快捷，安全可靠。

为了实现上述的技术特征，本实用新型的目的是这样实现的：一种可移动式钢锚墩防护装置，它包括防护罩，所述防护罩的设置有钢筋挂钩，所述钢筋挂钩挂钩在钢筋网上，所述钢筋网浇筑在混凝土夹层内部，混凝土夹层与基岩的外表面结合，锚墩设置在防护罩内部，防护罩与混凝土夹层的外表面相贴合将锚墩封闭再其内部空腔，所述锚墩的尾部连接有锚索，锚索设置在基岩孔洞内部。

所述防护罩采用锥形台空腔结构，它包括矩形底板，矩形底板的四边焊接有等腰梯形板，所述矩形底板和等腰梯形板构成锥台空腔结构。

所述钢筋挂钩焊接在防护罩的顶部，包括倾斜段，倾斜段的末端设置有挂钩。

所述钢筋挂钩采用直径为16mm的钢筋焊接而成。

所述防护罩采用2mm厚钢板制成。

本实用新型有如下有益效果：

当锚索固定安装完成之后，为了防止锚墩被破坏，在进行爆破之前，通过人工借助吊车将防护罩上的挂钩挂在锚墩上方的钢筋网或锚杆上。待锚墩防护完成后，取下防护罩，移动到其它地方使用。

附图说明

下面结合附图和实施例对本实用新型作进一步说明。

图1是本实用新型的主视图。

图2是本实用新型的防护罩右视图。

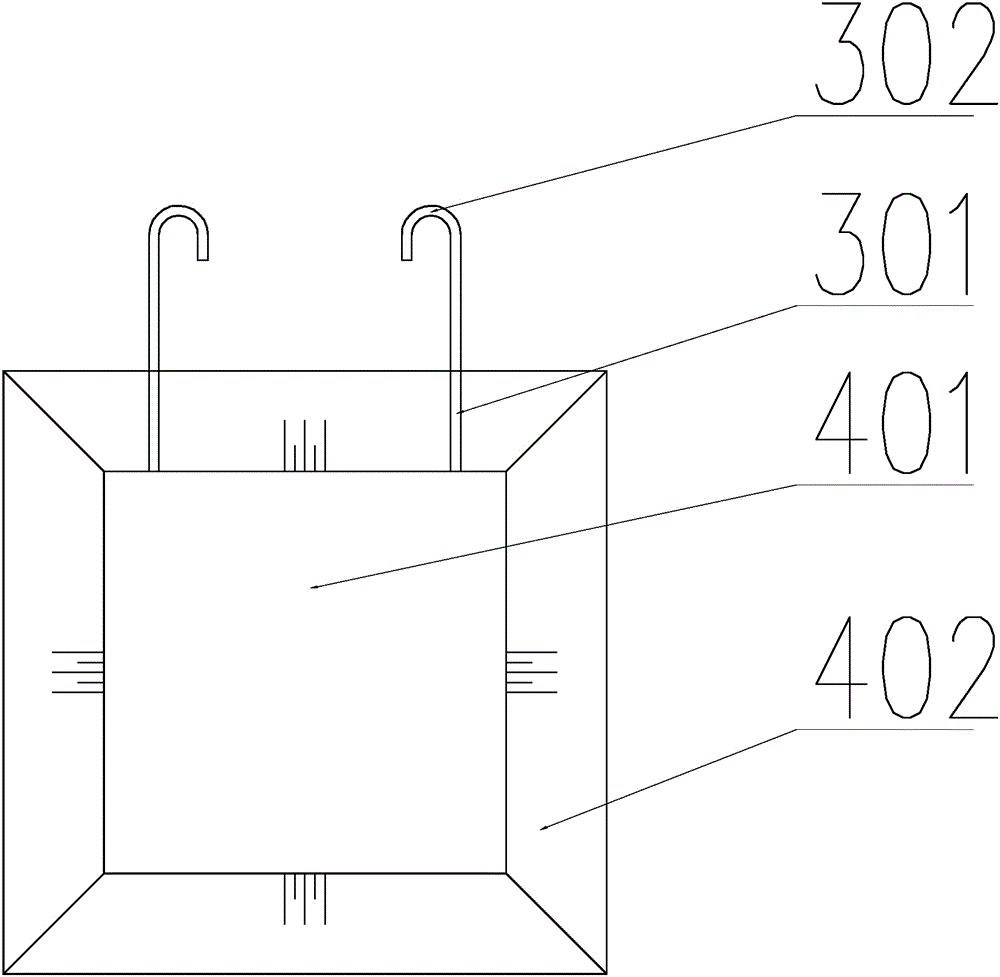

图3是本实用新型的防护罩展开图。

图中：基岩1、钢筋网2、钢筋挂钩3、防护罩4、锚墩5、基岩孔洞6、锚索7、混凝土夹层8、倾斜段301、挂钩302、矩形底板401、等腰梯形板402。

具体实施方式

下面结合附图对本实用新型的实施方式做进一步的说明。

参见图1-3，一种可移动式钢锚墩防护装置，它包括防护罩4，所述防护罩4的设置有钢筋挂钩3，所述钢筋挂钩3挂钩在钢筋网2上，所述钢筋网2浇筑在混凝土夹层8内部，混凝土夹层8与基岩1的外表面结合，锚墩5设置在防护罩4内部，防护罩4与混凝土夹层8的外表面相贴合将锚墩5封闭再其内部空腔，所述锚墩5的尾部连接有锚索7，锚索7设置在基岩孔洞6内部。

进一步的，所述防护罩4采用锥形台空腔结构，它包括矩形底板401，矩形底板401的四边焊接有等腰梯形板402，所述矩形底板401和等腰梯形板402构成锥台空腔结构。通过采用等腰锥形台空腔结构能够将锚墩5密封在空腔内部，通过空腔结构对锚墩5起到保护作用。

进一步的，所述钢筋挂钩3焊接在防护罩4的顶部，包括倾斜段301，倾斜段301的末端设置有挂钩302。通过在防护罩4上焊接钢筋挂钩3能够方便其连接。

进一步的，所述钢筋挂钩3采用直径为16mm的钢筋焊接而成。通过采用钢筋材料制成能够起到制作方便的目的。

进一步的，所述防护罩4采用2mm厚钢板制成。通过钢板材料提高了结构强度。

本实用新型的工作原理和工作过程为：

当锚索7固定安装完成之后，为了防止锚墩5被破坏，在进行爆破之前，通过人工借助吊车将防护罩上的挂钩302挂在锚墩上方的钢筋网或锚杆上。待锚墩防护完成后，取下防护罩，移动到其它地方使用。
