一种用于港口码头永久支护的桩的制作方法

本实用新型属于建筑建材管桩生产制造技术领域，具体地是涉及一种用于港口码头永久支护的桩。

背景技术：

一般在港口码头的项目地质均属于中度及以上的腐蚀环境，故对桩基础的耐久性能要求较高，港口码头水中含有氯盐、硫酸盐等腐蚀类离子，对水上施工区域及岸边土层造成腐蚀环境，目前大部分使用大直径（800mm以上）钢筋混凝土柱现场制模，振捣成型，但是用的水一般就地取材，故很难保证桩基础的耐久性能，并且自然养护施工周期长，有些特殊地区还受潮汐限制，影响工期。

港口码头支护用桩项目多为栈桥、桥墩、护坡等，为了抗弯、抗剪性能上满足设计要求选择大直径的钢管桩、灌注桩等，虽然力学性能满足要求但成本偏高，且很难在达到力学性能要求的同时满足中度及以上腐蚀环境中抗腐蚀要求。

技术实现要素：

本实用新型就是针对上述问题，弥补现有技术的不足，即将上述的钢管桩、灌注桩有机结合，提供一种用于港口码头永久支护的桩；本实用新型大大提高了桩身的抗弯、抗剪性能，在力学性能方面满足了本实用新型永久支护的要求，同时成本优于钢管桩、灌注桩，适用于永久支护使用。

为实现上述目的，本实用新型采用如下技术方案。

本实用新型一种用于港口码头永久支护的桩，包括桩身；其结构要点是：所述桩身包括螺旋箍筋、预应力钢筋、非预应力钢筋、混凝土，所述螺旋箍筋由加密螺旋箍筋和非加密螺旋箍筋组成，所述螺旋箍筋的两端部为加密螺旋箍筋、中间部为非加密螺旋箍筋；所述螺旋箍筋与预应力钢筋、非预应力钢筋焊接在一起，且所述预应力钢筋、非预应力钢筋间隔交替焊接在螺旋箍筋上形成钢筋笼，所述钢筋笼由混凝土浇筑离心形成空心桩身；所述桩身的两端部均安装有端板和桩套箍。

作为本实用新型的一种优选方案，所述桩身的总长度为7～15m，桩身的外径为400～600mm。

作为本实用新型的另一种优选方案，所述混凝土采用等级为C80高强度的混凝土；并在混凝土中加入高性能复合材料，大大提高其耐久性能。

作为本实用新型的另一种优选方案，所述桩身的外表面设置有木纹图案；来满足裸露部分的景观要求，并在木纹图案上喷涂有耐紫外线、耐脏性和耐腐蚀性的高级涂料层。

本实用新型的有益效果。

1、本实用新型所提供的一种用于港口码头永久支护的桩，所述的预应力钢筋、非预应力钢筋间隔交替焊接在螺旋箍筋上，这样大大提高了桩身的抗弯、抗剪性能，在力学性能方面满足了本实用新型永久支护的要求，同时成本优于钢管桩、灌注桩。

2、本实用新型通过采用等级为C80高强度的混凝土进行浇筑离心形成桩身，并且在桩身的外表面设置有木纹图案，来满足裸露部分的景观要求，并在木纹图案上喷涂有耐紫外线、耐脏性和耐腐蚀性的高级涂料层；这样有很高的耐老化性，木纹图案与实木相比，更加逼真、强度高，使用寿命长，不需要维护处理；在混凝土中加入高性能复合材料，其耐久性能好，可以满足强腐蚀环境下100年的抗氯离子侵蚀、抗硫酸盐侵蚀、抗渗、抗冻融的相关指标要求。

3、本实用新型既解决了支护问题，又解决了腐蚀问题，同时在北方寒冷地区也解决了冻涨、抗冰排等一系列问题；适用于永久支护使用。

附图说明

为了使本实用新型所解决的技术问题、技术方案及有益效果更加清楚明白，以下结合附图及具体实施方式，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施方式仅仅用以解释本实用新型，并不用于限定本实用新型。

图1是本实用新型一种用于港口码头永久支护的桩（下半部剖开）的整体结构示意图。

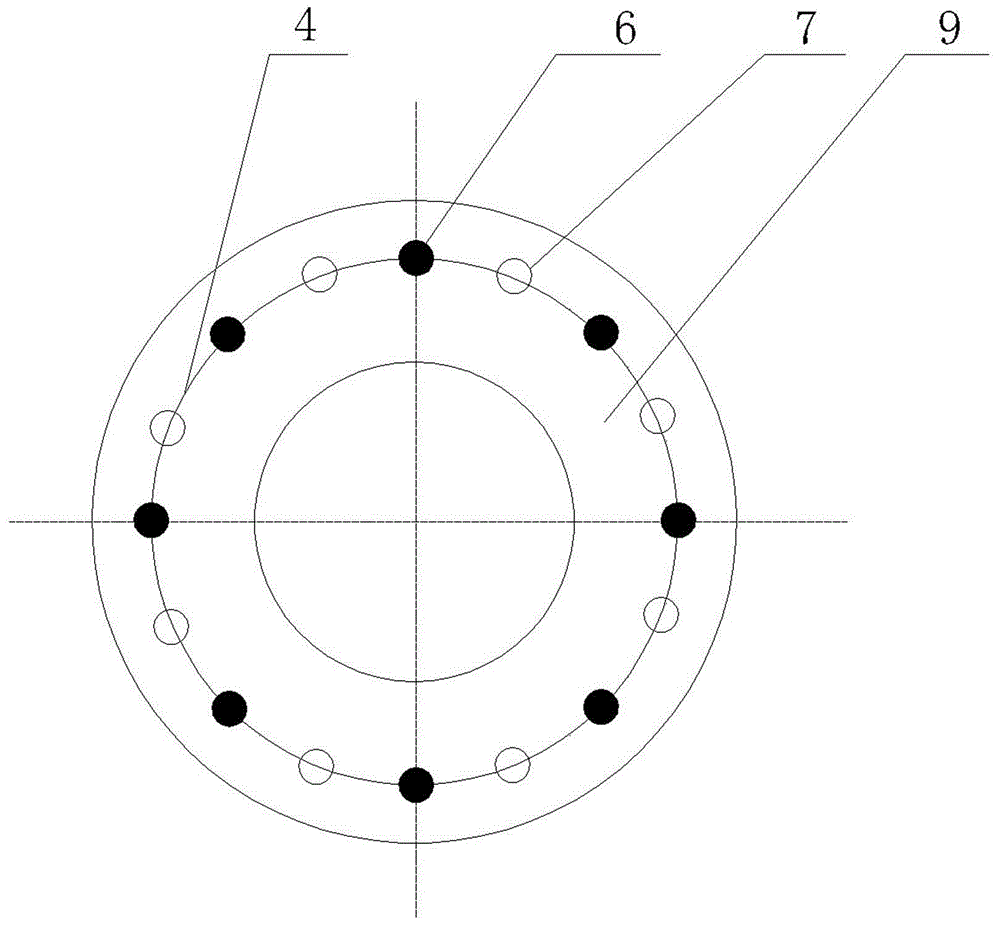

图2是本实用新型一种用于港口码头永久支护的桩的径向剖面结构示意图。

图中标记：1为端板、2为加密螺旋箍筋、3为桩身、4为螺旋箍筋、5为非加密螺旋箍筋、6为预应力钢筋、7为非预应力钢筋、8为桩套箍、9为混凝土。

具体实施方式

结合图1和2所示，本实用新型一种用于港口码头永久支护的桩，包括桩身3；其结构要点是：所述桩身3包括螺旋箍筋4、预应力钢筋6、非预应力钢筋7、混凝土9，所述螺旋箍筋4由加密螺旋箍筋2和非加密螺旋箍筋5组成，所述螺旋箍筋4的两端部为加密螺旋箍筋2、中间部为非加密螺旋箍筋5；所述螺旋箍筋4与预应力钢筋6、非预应力钢筋7焊接在一起，且所述预应力钢筋6、非预应力钢筋7间隔交替焊接在螺旋箍筋4上形成钢筋笼，所述钢筋笼由混凝土9离心浇筑形成空心桩身3；所述桩身3的两端部均安装有端板1和桩套箍8。

作为本实用新型的一种实施例，所述桩身3的总长度为7～15m，桩身3的外径为400～600mm。所述桩身3的外径与桩身3的总长度可根据施工现场的具体需求情况而设计；其中，桩身3的外径为400mm时，桩身3的总长度最佳为14m。

作为本实用新型的另一种实施例，所述混凝土9采用等级为C80高强度的混凝土，并在混凝土9中加入高性能复合材料；这样能够使桩身3混凝土9的耐久性能达到建筑在中、强腐蚀环境中100年的使用要求。

作为本实用新型的另一种实施例，所述桩身3的外表面设置有木纹图案或者其他不同图案来满足裸露部分的景观要求，并在在图案上喷涂有耐紫外线、耐脏性和耐腐蚀性的高级涂料层。

可以理解的是，以上关于本实用新型的具体描述，仅用于说明本实用新型而并非受限于本实用新型实施例所描述的技术方案，本领域的普通技术人员应当理解，仍然可以对本实用新型进行修改或等同替换，以达到相同的技术效果；只要满足使用需要，都在本实用新型的保护范围之内。
