一种新型滚筒式自清洗节水装置的制作方法

本实用新型涉及节水装置技术领域，特别涉及一种新型滚筒式自清洗节水装置。

背景技术：

洗脸柜常用于家庭、公共场所等，供人们洗漱，废水都是直接排到下水管道中，不能实现废水的二次利用。目前存在的各种类型节水装置还不够完善，均未普及推广。相近的产品结构复杂，净水效果差。

技术实现要素：

为克服现有技术中存在的问题，本实用新型提供了一种新型滚筒式自清洗节水装置，可存储适量生活废水；解决了箱体内生活废水的排空溢流问题；利用水体搅动清洁箱体。

本实用新型解决其技术问题所采取的技术方案是：该种新型滚筒式自清洗节水装置，其特征在于：包括柜体，柜体上方设有洗脸盆和水龙头，洗脸盆底部设有管道，柜体内设有集水箱、排空溢流装置、水泵及废水进水管、废水出水管；所述排空溢流装置位于集水箱内用于限制集水箱的水位，所述管道上设有过滤装置，过滤装置的出水口与集水箱连通并将洗脸盆中的水注入到集水箱中，集水箱顶部安装有废水进水管，废水进水管的底部伸入集水箱下部，废水进水管的顶部与水泵连接，水泵将集水箱内的水通过废水出水管注入马桶内，所述马桶顶部设有两个进水控制按钮，两进水控制按钮分别为废水进水控制按钮和清水进水控制按钮，废水进水控制按钮控制废水出水管的出水，清水进水 控制按钮控制清水出水管的出水，所述清水出水管与室内清水管道连接；所述排空溢流装置设有排水口，所述排水口与室内排污管道网连接。

进一步地，所述集水箱底部设有马达或电机，马达或电机与叶轮连接并带动叶轮转动。

进一步地，所述排空溢流装置包括外套管、中空的内管、溢流管、内管橡胶塞和外套管橡胶塞，所述内管套置在外套管内，且内管可在外套管内上下移动，且内管的底部为封闭端、顶端为敞开端，敞开端与室内排污管道网连接，内管底部的外壁设有内管橡胶塞，外套管的底部是敞口的，该敞口作为排水口，外套管的内壁设有外套管橡胶塞，所述内管橡胶塞与所述外套管橡胶塞接触密封配合；在所外套管的一侧设有上卡槽和下卡槽，所述上卡槽和下卡槽在同一竖直线上，所述溢流管安装在下卡槽上且与内管连通。

进一步地，所述溢流管与集水箱相通。

综上，本实用新型的上述技术方案的有益效果如下：

可存储适量生活废水，并将生活废水进行再利用，减少了水资源的浪费。

解决了箱体内生活废水的排空溢流问题，控制集水箱内的水位，防止集水箱过满外溢，对柜体等室内物品造成危害。

在集水箱内设置马达或电机带动叶轮转动，实现对集水箱本身的清洗，防止时间过长，集水箱积垢严重，实现了自清洗功能。

附图说明

图1为本实用新型整体结构的外部示意图；

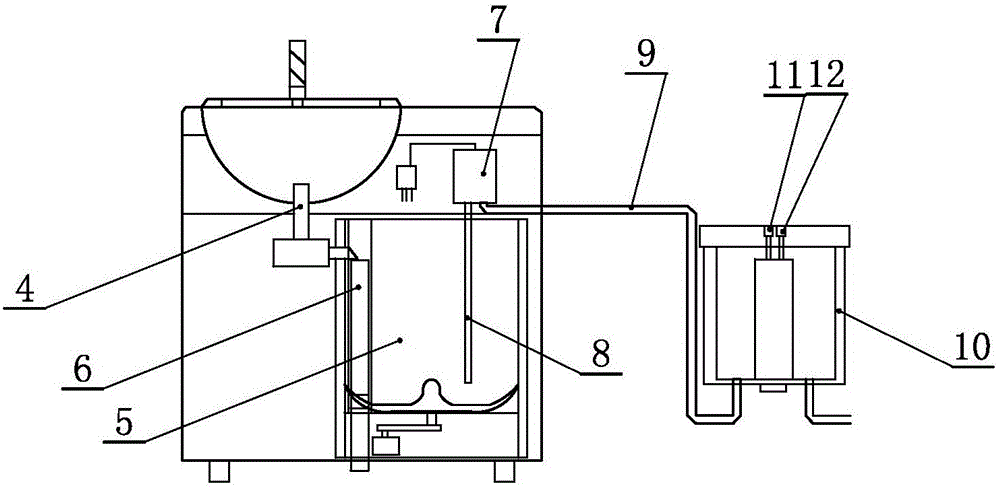

图2为本实用新型内部结构示意图；

图3为本实用新型排空溢流装置的结构示意图。

图中：

1柜体、2洗脸盆、3水龙头、4管道、5集水箱、6排空溢流装置、7水泵、8废水进水管、9废水出水管、10马桶、11废水进水控制按钮、12清水进水控制按钮、13外套管、14内管、15溢流管、16内管橡胶塞、17外套管橡胶塞、18封闭端、19敞开端、20排水口、21上卡槽、22下卡槽。

具体实施方式

以下结合附图对本实用新型的特征和原理进行详细说明，所举实施例仅用于解释本实用新型，并非以此限定本实用新型的保护范围。

如图1、图2所示，该实用新型包括柜体1，柜体上方设有洗脸盆2和水龙头3，洗脸盆底部设有管道4，柜体内设有集水箱5、排空溢流装置6、水泵7及废水进水管8、废水出水管9。所述排空溢流装置位于集水箱内用于限制集水箱的水位，所述管道上设有过滤装置，过滤装置的出水口与集水箱连通并将洗脸盆中的水注入到集水箱中，集水箱顶部安装有废水进水管，废水进水管的底部伸入集水箱下部，废水进水管的顶部与水泵连接，水泵将集水箱内的水通过废水出水管注入马桶10内，所述马桶顶部设有两个进水控制按钮，两进水控制按钮分别为废水进水控制按钮11和清水进水控制按钮12，废水进水控制按钮控制废水出水管的出水，清水进水控制按钮控制清水出水管的出水，所述清水出水管与室内清水管道连接；所述排空溢流装置设有排水口，所述排水口与室内排污管道网连接。

所述集水箱底部设有马达或电机，马达或电机与叶轮连接并带动叶轮转动。使用一段时间，集水箱内有污垢后，启动马达或电机带动叶轮转动，带动集水箱内的水搅动，实现对集水箱的自动清洗。清洗完集水箱后把内管拔出，卡在 上卡槽内，提升后内管橡胶塞和外套管橡胶塞分隔开，集水槽内的水从下卡槽进入外套管内，从外套管底部的排水口排出，直到排空。

如图3所示，所述排空溢流装置包括外套管13、中空的内管14、溢流管15、内管橡胶塞16和外套管橡胶塞17。所述内管套置在外套管内，且内管可在外套管内上下移动，且内管的底部为封闭端18、顶端为敞开端19，敞开端与室内排污管道网连接，内管底部的外壁设有内管橡胶塞，外套管的底部是敞口的，该敞口作为排水口20，外套管的内壁设有外套管橡胶塞，所述内管橡胶塞与所述外套管橡胶塞接触密封配合。在所外套管的一侧设有上卡槽21和下卡槽22，所述上卡槽和下卡槽在同一竖直线上，所述溢流管安装在下卡槽上且与内管连通，所述溢流管与集水箱相通。

内管的溢流管卡在下卡槽内，当水箱内的水位高时，多余的水经过溢流管进入内管，然后从内管顶部的敞开端往外流走，保持箱内一定水位，

上述实施例仅仅是对本实用新型的优选实施方式进行的描述，并非对本发明的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域相关技术人员对本实用新型的各种变形和改进，均应扩入本实用新型权利要求书所确定的保护范围内。
