室外衣帽式消防栓保温装置的制作方法

本实用新型属于室外消防栓防冻技术领域，具体涉及一种室外衣帽式消防栓保温装置。

背景技术：
：

抽水蓄能电站在冬季气温寒冷时，室外防火栓冬季存在冻裂风险，为了能够防止室外消防栓在寒冷季节上冻，造成消防应急工作障碍。目前，针对室外消防栓防冻的方案很多，大都是在消防栓外侧包裹保温层。或是设置于消防栓外形匹配的保温装置。现有保温装置由保温海绵和铝皮组成，只考虑了保温功能的需求，没有考虑使用时拆卸与回装的便利性，由于铝皮由螺钉固定，拆卸需用专用工具，一旦遇到紧急使用时给快速拆除造成了较大困难。另外各种形式的保温外衣都存在包裹严密性差的问题，或者设计结构较为复杂，存在安装和拆卸麻烦，影响正常使用。

技术实现要素：
：

针对目前室外消防栓保温方面存在的各种问题，本实用新型设计制作了一款“衣帽式”室外消防栓保温装置，有效满足室外消防栓防冻功能的同时，再使用时更加便于拆装，提升了消防应急效率。

技术方案：一种室外衣帽式消防栓保温装置，包括保温衣和保温帽，所述保温衣为长方形结构，其两端分别设置尼龙绒带和尼龙钩带用于套固在消防栓柱体段外侧；保温衣包括外侧的保温层和内侧的充气层，充气层的充气阀嘴位于保温衣外侧；所述保温帽为下端开口的圆柱筒结构，保温帽下端开口的周边连接有裙摆，裙摆下端的直径大于保温帽下端开口直径。

所述保温帽包括外侧的保温层和内侧的充气层，充气层的充气阀嘴位于保温帽外侧。

所述裙摆包括外侧的保温层和内侧的充气层，充气层的充气阀嘴位于裙摆外侧。

本实用新型利用组合保温的方式再结合气压使各保温层紧密压合在一起，具有如下有益效果：

1、更加理想的保温效果。首先保温材质选择了聚乙烯保温材质，其次保温帽下裙摆可扎入保温衣的设计加上保温衣采用缠绕固定方式使得保温层同消防栓配合更加紧实，更加有效避免冷空气进入。

2、更加便于拆装，且可重复利用。衣帽式的结构使得保温装置的拆卸十分便利，徒手即可短时完成，极大提升了消防应急效率。

3、更加美观、经济。保温装置的保温护套由红色防水材质布料制成，且上边印制有“室外消防栓”等统一字样，符合设备标识标准化要求，十分美观。同时相较于铝皮材质的外壳价格也较便宜和耐用，经济性高。

附图说明：

图1是本实用新型的使用状态示意图；

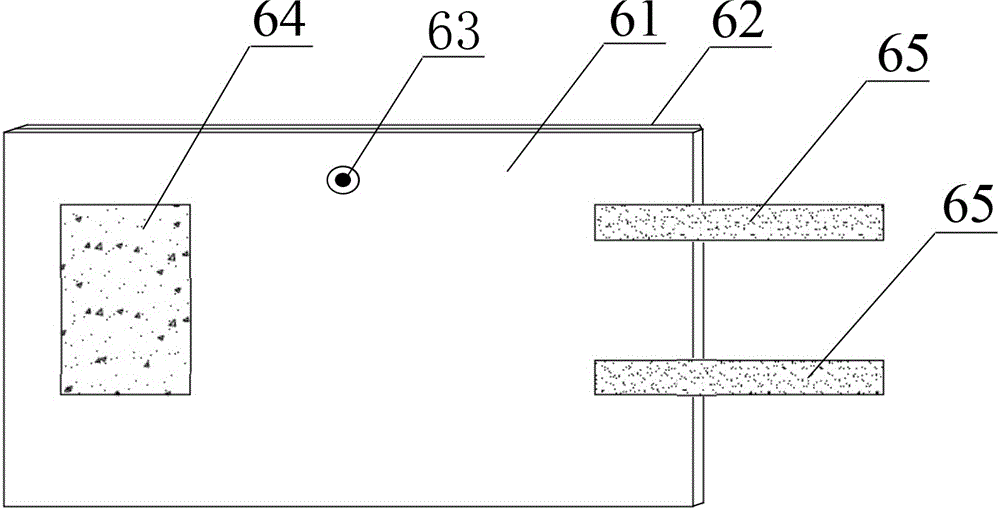

图2是图1中保温衣的正面结构示意图；

图3是图1中保温帽的正面结构示意图。

图中，标号1为消防栓柱体段，2为消防栓顶端阀，3为消防栓出水管，4为消防栓进水口，5为底座，6为保温衣，61为保温层，62为充气层，63为充气阀嘴，64为尼龙绒带，65为尼龙钩带，7为保温帽，71为充气阀嘴，8为裙摆。

具体实施方式：

实施例1：参见图1，一种室外衣帽式消防栓保温装置，将保温帽套装于消防栓顶端阀2外侧，将保温帽下侧的裙摆8包裹消防栓出水管3，保温衣6包裹在裙摆8外侧，形成密封保温结构。新型的“衣帽式”，外观漂亮，保暖效果好，紧急使用时便于拆除，可以重复使用，拆装如人体穿脱衣物一样十分便利。

参见图2，保温衣6为长方形结构，其两端分别设置尼龙绒带和尼龙钩带用于套固在消防栓柱体段1外侧；保温衣6包括外侧的保温层61和内侧的充气层62，充气层62的充气阀嘴63位于保温衣6外侧。

参见图3，保温帽为下端开口的圆柱筒结构，保温帽下端开口的周边连接有裙摆8，裙摆8下端的直径大于保温帽下端开口直径。

保温衣6包裹在裙摆8外侧后，为防止包裹褶皱形成空气间隙而影响保温性能，通过对充气层62充气能够挤压保温层61，使相邻保温层61能够充分紧密接触。

实施例2：在实施例1基础上，保温帽也包括外侧的保温层和内侧的充气层，充气层71的充气阀嘴位于保温帽外侧。

实施例3：在实施例1基础上，所述裙摆8也包括外侧的保温层和内侧的充气层，充气层的充气阀嘴位于裙摆8外侧。
