一种水利工程用清淤装置的制作方法

本实用新型涉及水利工程技术领域，具体涉及一种水利工程用清淤装置。

背景技术：

水利工程施工中需要对淤泥积高的河段进行清淤，现有的清淤装置设在船体或者车体上，通过负压抽吸、搅拌、水流冲洗等手段清理淤泥。

但是现有技术存在以下问题：一、当河流宽度过宽时，采用车载方式的清淤装置的车体无法跨过较宽的河流，只能对距离其较近的一侧河岸进行清淤；二、对于淤泥经常堵塞的路段来讲，每进行一次清淤，就需要将清淤车或者清淤船开到淤泥堵塞河段，增加了运输成本，延误了清淤时机。

技术实现要素：

为了解决现有技术存在的问题，提供一种水利工程用清淤装置，可以跨过较宽的河流进行清淤；并且可以长期放置在河岸两侧待用。

本实用新型解决其技术问题所采用的技术方案：

一种水利工程用清淤装置，包括横梁、清淤装置：

所述横梁包括横梁本体、设在所述横梁本体两侧下方的支脚；所述横梁本体横截面为“T”型，所述横梁本体上端面沿其长度方向设有滑杆；所述支脚纵向截面为上窄下宽的梯形，所述支脚上方设有一容设所述横梁本体的凹槽，所述凹槽侧方螺接有用以固定所述横梁本体的螺栓，每只支脚下方均可转动的设有至少一对第一滚轮；

所述清淤装置包括滑块，所述滑块中部设有滑孔并通过该滑孔套设在所述横梁本体上，所述滑孔内还可转动的设有第二滚轮，所述第二滚轮与所述横梁本体上端面滚动接触，所述滑块下端设有伸缩杆，所述伸缩杆上设有至少两只夹子；

所述清淤装置还包括由所述夹子夹持固定的冲水管，所述冲水管止端随所述伸缩杆插入河流下部的淤泥层内，所述冲水管中段呈螺旋状绕接在所述滑杆上，所述冲水管近端连接有水泵，所述水泵还连接有抽水管，所述抽水管止端设在河流上部的清水层内。

进一步的，所述滑块与所述横梁本体长度方向对应的两侧分别设有一只挂耳，所述挂耳上设有拉绳。

进一步的，所述水泵下方设有一小车，并通过该小车可移动的设在河岸上。

本实用新型的有益效果：

本实用新型安装时，将所述滑块套设在所述横梁本体上，在河岸两侧分别设置一只支脚，并通过起重机等工程机械起吊，将所述横梁本体固定在一对支脚的凹槽内，最后使用螺栓进行固定。

进一步的，本实用新型可以通过推动所述支脚进行移动。

更进一步的，所述滑块与所述横梁本体长度方向对应的两侧分别设有一只挂耳，所述挂耳上设有拉绳，通过拉绳可以拉动所述滑块沿所述横梁本体进行移动；所述滑块移动时，由于所述冲水管中段呈螺旋状绕接在所述滑杆上，通过冲水管的伸缩特性，可以使所述水泵、抽水管停留在河岸上而不必移动，操作简单。

本实用新型使用时，打开水泵，所述水泵通过抽水管抽取所述清水层33的水，然后将水流经由冲水管喷向淤泥层，将淤泥冲散，并随着流动的河水向下流走，避免堆积。

本实用新型可以适应于较宽的河流，对河流宽度方向上的所有位置进行清洗；本实用新型还可以长期放置在河岸两侧随时待用。

附图说明

下面结合附图和实施例对本实用新型进一步说明；

图1是本实用新型一种实施例的结构示意图。

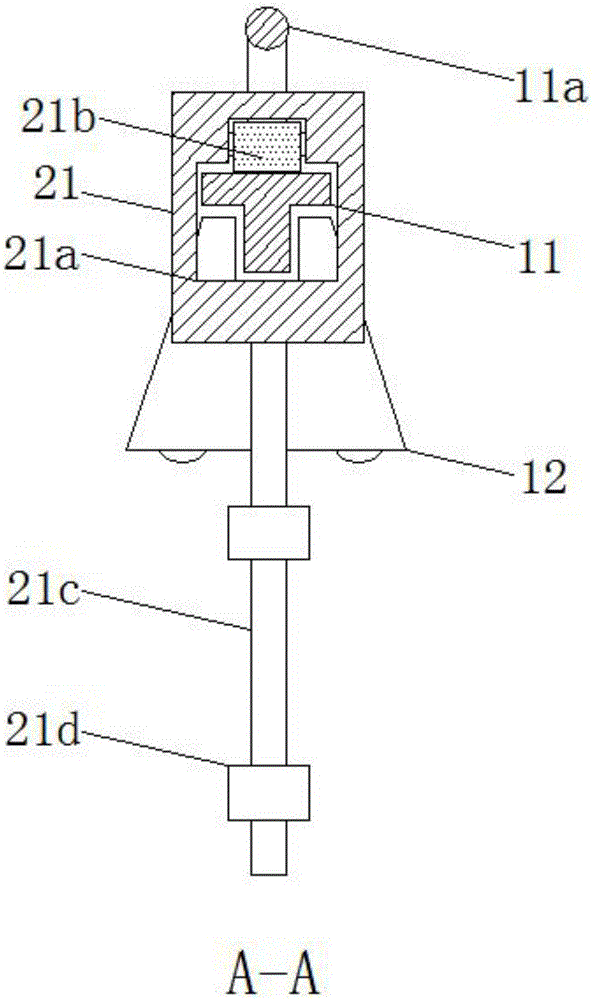

图2是图1中A-A截面剖视图。

图3是图1中B-B截面剖视图。

图中:11.横梁本体，11a.滑杆,12.支脚,12a.凹槽,12b.螺栓,12c.第一滚轮,21.滑块，21a.滑孔,21b.第二滚轮,21c.伸缩杆,21d.夹子，21e.挂耳,22.冲水管，23.水泵，24.抽水管，31.河岸，32.淤泥层，33.清水层。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

一种水利工程用清淤装置，包括横梁、清淤装置：

所述横梁包括横梁本体11、设在所述横梁本体11两侧下方的支脚12；所述横梁本体11横截面为“T”型，所述横梁本体11上端面沿其长度方向设有滑杆11a)；所述支脚12纵向截面为上窄下宽的梯形，所述支脚12上方设有一容设所述横梁本体11的凹槽12a，所述凹槽12a侧方螺接有用以固定所述横梁本体11的螺栓12b，每只支脚12下方均可转动的设有至少一对第一滚轮12c；

所述清淤装置包括滑块21，所述滑块21中部设有滑孔21a并通过该滑孔21a套设在所述横梁本体11上，所述滑孔21a内还可转动的设有第二滚轮21b，所述第二滚轮21b与所述横梁本体11上端面滚动接触，所述滑块21下端设有伸缩杆21c，所述伸缩杆21c上设有至少两只夹子21d；

所述清淤装置还包括由所述夹子21d夹持固定的冲水管22，所述冲水管22止端随所述伸缩杆21c插入河流下部的淤泥层32内，所述冲水管22中段呈螺旋状绕接在所述滑杆11a上，所述冲水管22近端连接有水泵23，所述水泵23还连接有抽水管24，所述抽水管24止端设在河流上部的清水层33内。

进一步的，所述滑块21与所述横梁本体11长度方向对应的两侧分别设有一只挂耳21e，所述挂耳21e上设有拉绳。

进一步的，：所述水泵23下方设有一小车，并通过该小车可移动的设在河岸31上。

具体使用方法：

本实用新型安装时，将所述滑块21套设在所述横梁本体11上，在河岸31两侧分别设置一只支脚12，并通过起重机等工程机械起吊，将所述横梁本体11固定在一对支脚12的凹槽12a内，最后使用螺栓12b进行固定。

进一步的，本实用新型可以通过推动所述支脚12进行移动。

更进一步的，所述滑块21与所述横梁本体11长度方向对应的两侧分别设有一只挂耳21e，所述挂耳21e上设有拉绳，通过拉绳可以拉动所述滑块21沿所述横梁本体11进行移动；所述滑块21移动时，由于所述冲水管22中段呈螺旋状绕接在所述滑杆11a上，通过冲水管22的伸缩特性，可以使所述水泵23、抽水管24停留在河岸31上而不必移动，操作简单。

本实用新型使用时，打开水泵23，所述水泵23通过抽水管24抽取所述清水层33的水，然后将水流经由冲水管22喷向淤泥层32，将淤泥冲散，并随着流动的河水向下流走，避免堆积。

本实用新型可以适应于较宽的河流，对河流宽度方向上的所有位置进行清洗；本实用新型还可以长期放置在河岸31两侧随时待用。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
