一种挖掘机挖斗的制作方法

本实用新型涉及一种挖掘机挖斗，属于挖掘机技术领域。

背景技术：

挖掘机，又称挖掘机械，又称挖土机，是用铲斗挖掘高于或低于承机面的物料，并装入运输车辆或卸至堆料场的土方机械。挖掘机挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石。从近几年工程机械的发展来看，挖掘机的发展相对较快，挖掘机已经成为工程建设中最主要的工程机械之一。 挖掘机最重要的三个参数：操作重量（质量），发动机功率和铲斗斗容。

挖斗是指用来挖掘土壤、黄沙、石子和建筑垃圾等松散物料用的一种斗状构件，它是由底板、墙板、挂耳板、耳板、牙板、边板、斗齿、边齿等部分组成，其是经常安装在挖掘机上用来挖掘的一种工作装置。

现有的挖掘机的挖斗功能单一，不具有滤水的功能，在利用挖掘机挖掘一些含水物料，如河沙时，挖斗中易带有积水，挖掘出的河沙还需要二次清理积水，操作繁琐，并且还阻碍了挖斗的挖掘效率的提高。

技术实现要素：

本实用新型针对现有技术存在的不足，提供了一种挖掘机挖斗，具体技术方案如下：

一种挖掘机挖斗，包括挖斗主体，所述挖斗主体的墙板上设置有开口槽，开口槽内部设置有盖板和多个螺钉，盖板上设置有供螺钉进出的第一通孔；所述开口槽的槽底中央设置有格栅，开口槽与挖斗主体的内腔之间通过格栅连通，开口槽的槽底上还设置有供螺钉进出的第二通孔，第二通孔设置在格栅的外部，挖斗主体的内腔中设置有与螺钉相配合的螺母，盖板与挖斗主体的墙板之间通过螺钉和螺母固定连接。

作为上述技术方案的改进，所述挖斗主体的内腔中还设置有与螺母相配合的保护环，保护环设置在螺母的外部，保护环与挖斗主体的墙板固定连接。

作为上述技术方案的改进，所述保护环的厚度大于螺母的厚度。

本实用新型所述挖掘机挖斗通过在挖斗主体的墙板上设置有开口槽、格栅和盖板，当挖掘含水物料时，拆掉盖板，利用格栅滤掉积水；当挖掘普通不含水物料时，合上盖板即可，所述挖掘机挖斗的综合利用率提高。所述挖掘机挖斗结构简单，安装拆卸方便快捷，使用寿命长，实用性强，在挖掘含水物料时能有效清除含水物料中的积水，综合利用率高，实施效果好。

附图说明

图1为本实用新型所述挖掘机挖斗结构示意图；

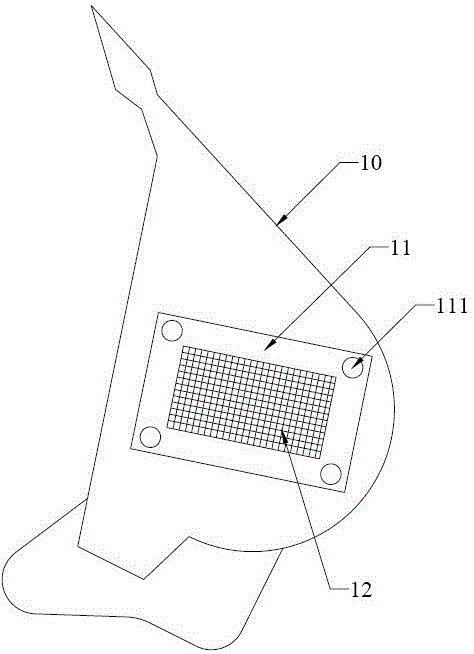

图2为本实用新型所述挖掘机挖斗去掉盖板时的结构示意图；

图3为本实用新型所述挖掘机挖斗结构示意图（俯视状态）；

图4为图3中A处局部放大图。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图1~4所示，图1为本实用新型所述挖掘机挖斗结构示意图，图2为本实用新型所述挖掘机挖斗去掉盖板时的结构示意图，图3为本实用新型所述挖掘机挖斗结构示意图（俯视状态），图4为图3中A处局部放大图。所述挖掘机挖斗，包括包括挖斗主体10，所述挖斗主体10的墙板上设置有开口槽11，开口槽11内部设置有盖板20和多个螺钉21，盖板20上设置有供螺钉21进出的第一通孔；所述开口槽11的槽底中央设置有格栅12，开口槽11与挖斗主体10的内腔之间通过格栅12连通，开口槽11的槽底上还设置有供螺钉21进出的第二通孔111，第二通孔111设置在格栅12的外部，挖斗主体10的内腔中设置有与螺钉21相配合的螺母22，盖板20与挖斗主体10的墙板之间通过螺钉21和螺母22固定连接。进一步地，所述挖斗主体10的内腔中还设置有与螺母22相配合的保护环23，保护环23设置在螺母22的外部，保护环23与挖斗主体10的墙板固定连接。进一步地，所述保护环23的厚度大于螺母22的厚度。

所述挖掘机挖斗在挖掘常规物料时，将盖板20塞进挖斗主体10的墙板中的开口槽11中，利用螺钉21和螺母22固定，此时所述挖掘机挖斗为一个封闭的整体，挖掘物料效果好；当需要挖掘一些含水物料时，如河沙，将盖板20从挖斗主体10的墙板上的开口槽11中拆下，挖斗主体10在挖掘河沙时，河沙中的积水从格栅12处向挖斗主体10的外部流出，同时格栅12阻挡河沙外流，格栅12起到滤水的作用，挖掘后的河沙中的积水含量少，避免后续二次清理积水，节省操作时间，并且所述挖掘机挖斗的挖掘效率进一步提高。所述挖掘机挖斗综合利用率高，安装拆卸方便简单，实施效果好。同时，由于格栅12和开口槽11设置在挖斗主体10的墙板上，一方面方便排水，提高排水效率，另一方面还能避免挖斗主体10内部的物料对格栅12造成过度挤压，延长格栅12的使用寿命。其中，保护环23具有保护螺母22和螺钉21头部的作用，避免挖斗主体10内部的物料直接撞击磨损螺母22和螺钉21头部，防止螺母22和螺钉21头部被损坏，延长螺母22和螺钉21的使用寿命。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
