一种用于水利工程的抗震降噪式清淤机的制作方法

本实用新型涉及水利工程设备技术领域，具体为一种用于水利工程的抗震降噪式清淤机。

背景技术：

清淤机是一种用于对水底污泥进行清理的设备，通过清淤机可在不对水体进行放干处理的情况下有效的清理水底污泥，以此改善水质，但是传统的清淤机往往只是简单的通过污泥泵将水底污泥吸出并转移，污泥泵的长时间工作，使得清淤机对环境造成了极大的噪音影响，并且由于其自身不断的震动，不仅影响了工作人员的操作，更容易造成零件的损坏，因而严重的影响了清淤机的使用。

技术实现要素：

本实用新型的目的在于提供一种用于水利工程的抗震降噪式清淤机，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种用于水利工程的抗震降噪式清淤机，包括存储室、抽气室和排污室，所述存储室的一侧设有吸泥管，所述存储室的底部一侧固定连接有支撑腿，所述存储室的底部设有漏斗槽，所述漏斗槽的底部固定连接有排污室，所述排污室的外侧设有真空层，所述排污室的内侧顶部设有污泥泵，所述污泥泵与漏斗槽进行固定连接，所述漏斗槽的一端固定连接有排污管，所述排污管延伸到排污室的外侧，所述存储室的顶部固定连接有抽气室，所述抽气室的内侧底部固定连接有吸气管，所述吸气管的顶部固定连接有抽气泵，所述抽气泵的顶部固定连接有排气管，所述抽气室的内侧设有控制电路板，所述污泥泵和抽气泵分别与控制电路板进行电连接，所述存储室的内侧的顶部一侧固定连接有挡板，所述存储室的内侧的顶部另一侧固定安装有液位计，所述液位计与控制电路板进行电连接，所述挡板的一侧固定安装有气压传感器，所述气压传感器与控制电路板进行电连接，所述抽气室的外壁设有电源开关，所述电源开关与控制电路板进行电连接，所述抽气室的外壁设有触摸屏显示器，所述触摸屏显示器与控制电路板进行电连接。

优选的，所述抽气泵通过螺栓与抽气室的内壁进行固定连接。

优选的，所述污泥泵通过螺栓与漏斗槽进行固定连接。

优选的，所述存储室与漏斗槽进行焊接连接。

优选的，所述吸泥管与存储室进行螺纹连接。

与现有技术相比，本实用新型的有益效果是：一种用于水利工程的抗震降噪式清淤机，通过漏斗槽便于对污泥进行汇聚，以此便于污泥泵将存储室的污泥全部排出，通过真空层有效的降低污泥泵产生的噪音，通过污泥泵将存储室的污泥排出，通过排污管将污泥排出，通过抽气室可对存储室进行抽气处理，以此在存储室产生负压进行吸泥工作，通过吸气管将存储室与抽气泵连接，通过抽气泵进行抽气室对存储室的抽气工作，通过挡板有效防止吸泥管导出的污泥冲击到吸气管附近影响抽气室的工作，通过液位计便于用户了解当前存储室的液位信息，以此对抽气泵的工作进行控制，防止污泥过高影响抽气室的工作，通过气压传感器便于用户了解存储室的气压信息，通过触摸屏显示器显示该用于水利工程的抗震降噪式清淤机的工作信息，并可对抽气泵和污泥泵进行控制，该用于水利工程的抗震降噪式清淤机，通过吸气泵对存储室产生负压，从而进行污泥的吸取转移工作，并通过阶段性的打开污泥泵将污泥泵出，有效的减少了污泥泵的工作时间，以此减少清淤机产生的震动和噪音。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

图1为本实用新型所述的一种用于水利工程的抗震降噪式清淤机的整体结构示意图；

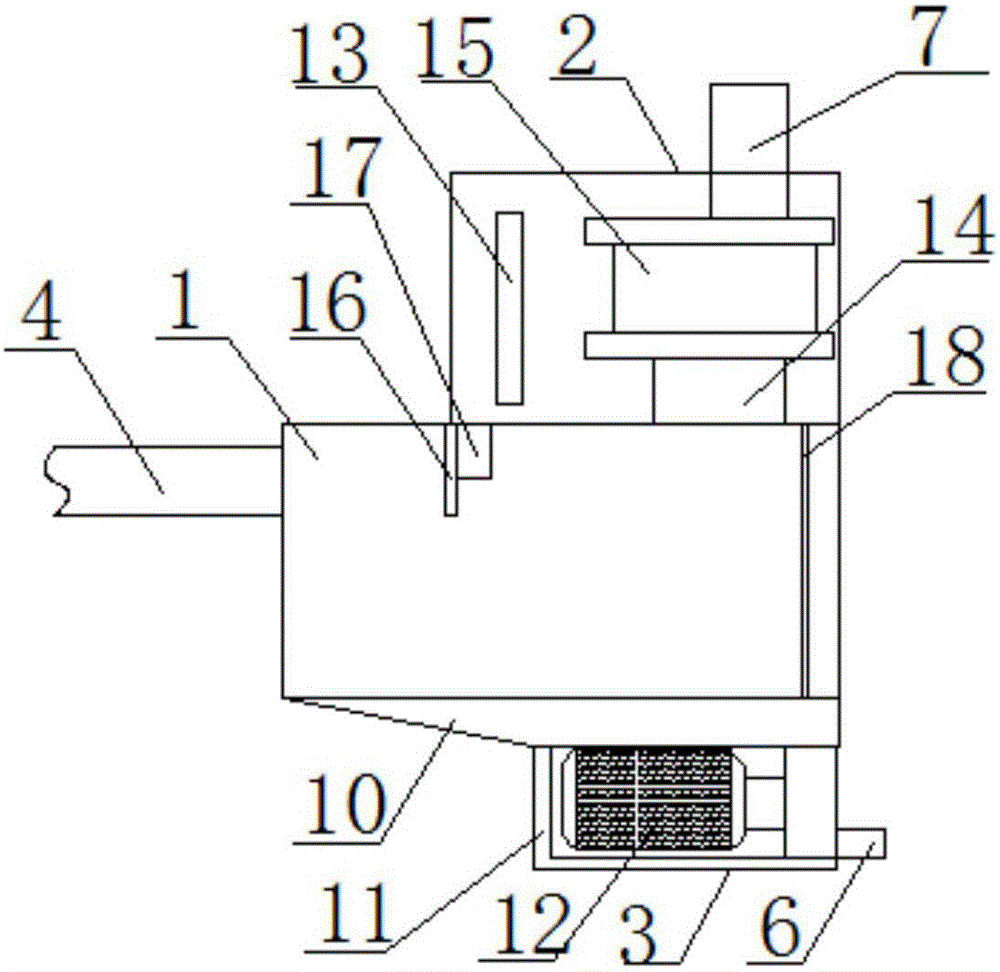

图2为本实用新型所述的一种用于水利工程的抗震降噪式清淤机的剖面结构示意图；

附图中标记分述如下：1、存储室，2、抽气室，3、排污室，4、吸泥管，5、支撑腿，6、排污管，7、排气管，8、电源开关，9、触摸屏显示器，10、漏斗槽，11、真空层，12、污泥泵，13、控制电路板，14、吸气管，15、抽气泵，16、挡板，17、气压传感器，18、液位计。

具体实施方式

现在结合附图对本实用新型作进一步详细的说明。这些附图均为简化的示意图，仅以示意方式说明本实用新型的基本结构，因此其仅显示与本实用新型有关的构成。

请参阅图1-2，本实用新型提供一种技术方案：一种用于水利工程的抗震降噪式清淤机，包括存储室1、抽气室2和排污室3，所述存储室1的一侧设有吸泥管4，通过吸泥管4接触污泥层，从而吸取污泥。所述存储室1的底部一侧固定连接有支撑腿5，通过支撑腿5对存储室1进行支撑。所述存储室1的底部设有漏斗槽10，通过漏斗槽10，便于对污泥进行汇聚，以此便于污泥泵12将存储室1的污泥全部排出。所述漏斗槽10的底部固定连接有排污室3，所述排污室3的外侧设有真空层11，通过真空层11，可有效的降低污泥泵12产生的噪音。所述排污室3的内侧顶部设有污泥泵12，通过污泥泵12将存储室1的污泥排出。所述污泥泵12与漏斗槽10进行固定连接，所述漏斗槽10的一端固定连接有排污管6，通过排污管6将污泥排出。所述排污管6延伸到排污室3的外侧，所述存储室1的顶部固定连接有抽气室2，通过抽气室2可对存储室1进行抽气处理，以此在存储室1产生负压进行吸泥工作。所述抽气室2的内侧底部固定连接有吸气管14，通过吸气管14将存储室1与抽气泵15连接。所述吸气管14的顶部固定连接有抽气泵15，通过抽气泵15进行抽气室2对存储室1的抽气工作。所述抽气泵15的顶部固定连接有排气管7，所述抽气室2的内侧设有控制电路板13，所述污泥泵12和抽气泵15分别与控制电路板13进行电连接，所述存储室1的内侧的顶部一侧固定连接有挡板16，通过挡板16有效防止吸泥管4导出的污泥冲击到吸气管14附近影响抽气室2的工作。所述存储室1的内侧的顶部另一侧固定安装有液位计18，通过液位计18便于用户了解当前存储室1的液位信息。所述液位计18与控制电路板13进行电连接，所述挡板16的一侧固定安装有气压传感器17，通过气压传感器17便于用户了解存储室1的气压信息。所述气压传感器17与控制电路板13进行电连接，所述抽气室2的外壁设有电源开关8，所述电源开关8与控制电路板13进行电连接，所述抽气室2的外壁设有触摸屏显示器9，通过触摸屏显示器9显示该用于水利工程的抗震降噪式清淤机的工作信息，并可对抽气泵15和污泥泵12进行控制。所述触摸屏显示器9与控制电路板13进行电连接。所述抽气泵15通过螺栓与抽气室2的内壁进行固定连接，由于抽气泵15通过螺栓与抽气室2的内壁进行固定连接，以此便于抽气泵15的安装拆卸，从而便于抽气泵15的维修和更换工作。所述污泥泵12通过螺栓与漏斗槽10进行固定连接，由于污泥泵12通过螺栓与漏斗槽10进行固定连接，以此便于污泥泵12的安装和拆卸，以此便于污泥泵12的维修和更换工作。所述存储室1与漏斗槽10进行焊接连接，由于存储室1与漏斗槽10进行焊接连接，以此充分保证漏斗槽10与存储室1连接的牢固性。所述吸泥管4与存储室1进行螺纹连接，由于吸泥管4与存储室1进行螺纹连接，以此便于吸泥管4的安装和拆卸。

需要说明的是，工作时，接通该用于水利工程的抗震降噪式清淤机的电源，通过吸泥管4接触污泥层，通过触摸屏显示器9打开抽气泵15，可对存储室1进行抽气处理，以此在存储室1产生负压进行吸泥工作，通过漏斗槽10对污泥进行汇聚，便于污泥泵12将存储室1的污泥全部排出，通过液位计18了解当前污泥的液位信息，在污泥达到一定高度时，关闭抽气泵15，并通过触摸屏显示器9打开污泥泵12，将存储室1的污泥通过排污管6将污泥排出，同时通过气压传感器17使用户通过触摸屏显示器9了解存储室1的气压信息，以此防止存储室1气压过高出现危险。

以上述依据本实用新型的理想实施例为启示，通过上述的说明内容，相关工作人员完全可以在不偏离本项实用新型技术思想的范围内，进行多样的变更以及修改。本项实用新型的技术性范围并不局限于说明书上的内容，必须要根据权利要求范围来确定其技术性范围。
