可伸缩下水道井盖的制作方法

本实用新型涉及市政设施领域，具体是一种可伸缩下水道井盖。

背景技术：

随着城市的快速，地下的各种管网越来越多，例如化粪池、污水管网、排水管网等，而在这些设置有管网的系统中，也安装有便于维护时打开管网的井盖，如果井盖突然被偷盗或破损等，都会给路边行人或车辆等造成安全隐患。而如何对市政化粪池、污水管网、排水管网等井盖的异常进行监测，成为目前亟需解决的技术问题。

技术实现要素：

为解决现有的下水道井盖丢失或破损造成的安全隐患的问题，本实用新型提供了一种可伸缩下水道井盖。

为解决上述技术问题，本实用新型采用如下技术方案：

可伸缩下水道井盖，所述可伸缩下水道井盖包括井盖本体和设置在所述井盖本体下方的井盖本体异常报警装置，所述井盖本体下部设有环状凹槽，所述井盖本体异常报警装置包括金属圆环，固定设置在所述金属圆环上的呈“螺旋状”的弹性圆环，套设在所述弹性圆环外部的尼龙网；所述金属圆环上设有至少两个通孔，所述弹性圆环外壁上贴设有夜光防水布，所述弹性圆环顶端卡接于所述环状凹槽中，所述弹性圆环顶端设有信号感应控制结构，所述信号感应控制结构包括用于感应所述井盖本体完好情况的信号感应器，与所述信号感应器连接的信号控制器，与所述信号控制器连接的信号报警器。

优选地，所述弹性圆环内部插设有钢丝。

优选地，所述信号感应器包括超声波发射单元和超声波接收单元。

通过本实用新型提供的可伸缩下水道井盖，在井盖本体出现丢失时，设置在井盖本体下方的弹性圆环会自动向上弹起，进而提醒过往行人车辆注意；尼龙网的设置则起到一个阻挡保护的作用；夜光防水布在夜间时，能够发出光提醒过往车辆行人注意。当设置在弹性圆环上的信号感应器感应到井盖本体出现移位或者破损时，信号感应器发送一信号至控制器，控制器发出控制信号控制信号报警器工作，信号报警器发出报警声音提示车辆行人注意避让；且，在天气条件较差无法观测到夜光防水布时，信号报警器还可以起到一个辅助提醒作用。

附图说明

图1为本实用新型实施例所述的可伸缩下水道井盖的结构示意图；

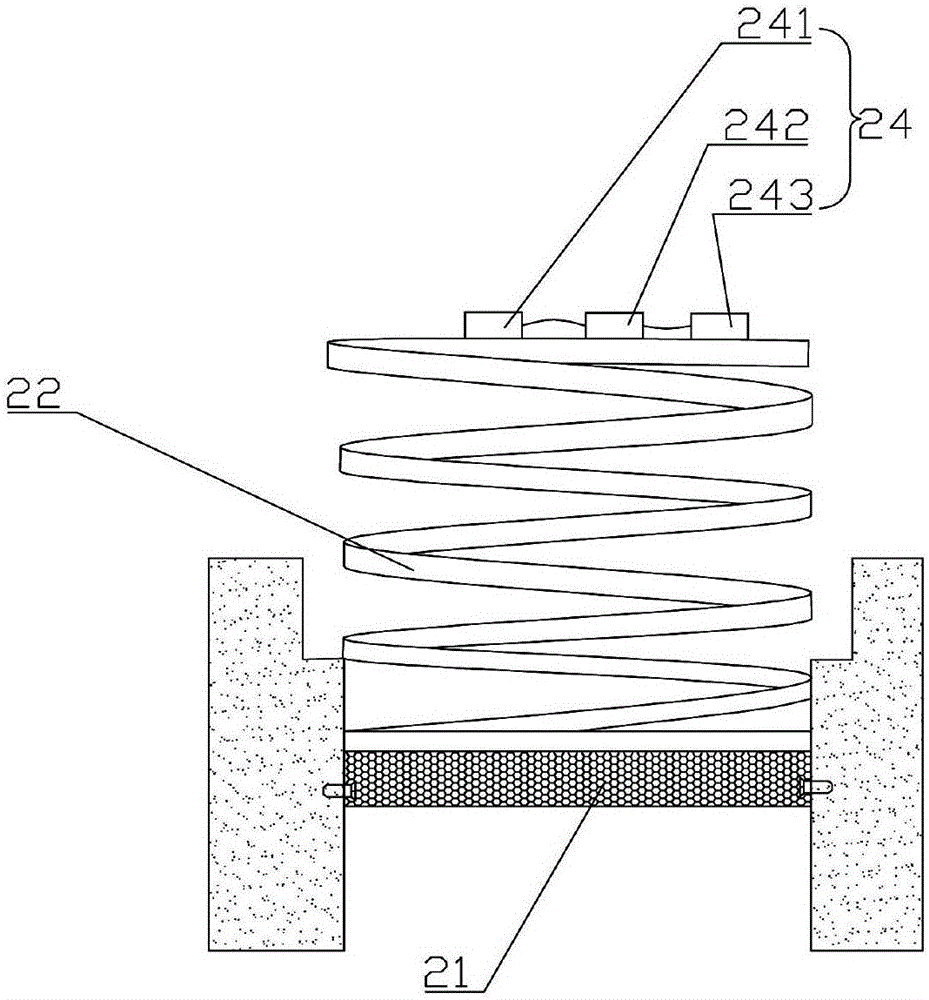

图2为本实用新型实施例所述的井盖本体异常报警装置的结构示意图；

图3为本实用新型实施例所述的金属圆环与弹性圆环配合的结构示意图；

图4为本实用新型实施例所述的井盖本体的结构示意图；

附图标记说明：井盖本体1，环状凹槽11，井盖本体异常报警装置2，金属圆环21，弹性圆环22，尼龙网23，信号感应控制结构24，信号感应器241，信号控制器242，信号报警器243，通孔211，钢丝221。

具体实施方式

为使本实用新型要解决的技术问题、技术方案和优点更加清楚，下面将结合附图及具体实施例进行详细描述。

参照图1至图4所示，可伸缩下水道井盖，包括井盖本体1和设置在所述井盖本体1下方的井盖本体异常报警装置2，所述井盖本体1下部设有环状凹槽11，所述井盖本体异常报警装置2包括金属圆环21，固定设置在所述金属圆环21上的呈“螺旋状”的弹性圆环22，套设在所述弹性圆环22外部的尼龙网23；所述金属圆环21上设有至少两个通孔211，所述弹性圆环22外壁上贴设有夜光防水布(图未示出)，所述弹性圆环22顶端卡接于所述环状凹槽11中，所述弹性圆环22顶端设有信号感应控制结构24，所述信号感应控制结构24包括用于感应所述井盖本体1完好情况的信号感应器241，与所述信号

感应器241连接的信号控制器242，与所述信号控制器242连接的信号报警器243。

具体地，信号报警器243通过井盖本体1上的开孔部分露出于井盖本体1外部。井盖本体异常报警装置2通过螺栓穿过三个通孔211固定在井盖本体1下方，由于弹性圆环22具有弹性，安装后，弹性圆环22被压缩在井盖本体1下方，当井盖本体1丢失时，弹性圆环22被自动弹出，进而提醒过往行人车辆注意；尼龙网23的设置则起到一个阻挡保护的作用；由于尼龙网23是透明的，因而夜光防水布发出的光能够被观察到，夜光防水布在夜间时，发出光提醒过往车辆行人注意。当设置在弹性圆环22上的信号感应器241感应到井盖本体1出现移位或者破损时，信号感应器241发送一信号至信号控制器242，信号控制器242发出一控制信号控制信号报警器243工作，信号报警器243发出报警声音提示车辆行人注意避让；且，在天气条件较差无法观测到夜光防水布时，信号报警器243还可以起到一个辅助提醒作用。

参照图3，优选地，所述弹性圆环22内部插设有钢丝221。钢丝221用于加强弹簧圆环22的强度。

优选地，所述信号感应器241包括超声波发射单元和超声波接收单元。超声波发射单元发出超声波后，当超声波接收单元接收到异常反射波时，信号感应器241再向信号控制器242发出接收到异常反射波的信号。

以上所述是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型所述原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
