节能环保桩高控制机的制作方法

本实用新型涉及建筑工程领域，具体为节能环保桩高控制机。

背景技术：

现在的破桩头扬尘大、噪音大、耗人力、费电且不安全，在实施工程的时候，必须等水泥凝固，挖开石方才能施工，挖土时障碍多，挖土慢，而且人工清理留下很多土方。

技术实现要素：

为了克服背景技术的不足，本实用新型提供节能环保桩高控制机，主要解决了现在水泥灌注桩中在标高以上排除多余水泥的时候，必须等水泥凝固，挖开石方才能施工，挖土时障碍多，挖土慢，而且人工清理留下很多土方的问题。

本实用新型所采用的技术方案是：

节能环保桩高控制机，包括筒体，所述筒体内设有进料腔且筒体上设有与所述进料腔连通的出料口，所述进料腔内设有由动力源驱动沿自身轴线转动的螺旋杆，所述螺旋杆前端伸出所述进料腔且设有与气源连通的喷气孔。

所述螺旋杆内设有用于介质通过的通道，所述螺旋杆周向设有桨叶，所述喷气孔沿所述桨叶径向方向延伸且与所述通道连通。还包括蓄水罐，所述筒体内设有与所述蓄水罐相通的出水口。

所述蓄水罐前端设有进气管和进水管，还包括用于控制进气管的通闭的第一开关，用于控制进水管通闭的第二开关；所述蓄水罐后端设有与出喷气孔连通的出气管和与出水口连通的出水管，还包括用于控制出气管的通闭的第三开关，用于控制出水管通闭的第四开关。

所述出水口设于所述螺旋杆外壁。

所述螺旋杆上端伸出筒体且与所述筒体对应设有连接法兰，所述螺旋杆上设有进气口，所述出气管与所述连接法兰连接，所述连接法兰内壁与所述进气口设有连通的环形槽。

所述筒体底部沿轴向设有刻度尺。

所述筒体周向壁为中空结构且内壁也设有所述出水口。

所述进气管、进水管、出气管和出水管均为高压水管；所述动力源为油压马达，所述筒体上还设有吊环。

所述出料口前端还设有三通阀，所述三通阀进口与筒体内连接，所述三通阀的出口一端用于出料，另一端与空压机连接。

本实用新型的有益效果是：节能环保桩高控制机，其筒体内设有进料腔且筒体上设有与所述进料腔连通的出料口，进料腔内设有由动力源驱动沿自身轴线转动的螺旋杆，螺旋杆前端伸出进料腔且设有与气源连通的喷气孔。通过螺旋杆在水泥尚未凝固的时候进行排料，并设有喷气孔，将桩体周向的水泥吹落排出，本设备可以将桩体内的水泥排出，结构简单，使用方便，工作效率高，排出的水泥还可作为它用，节能环保。

附图说明

图1为本实用新型一个实施例的立体示意图。

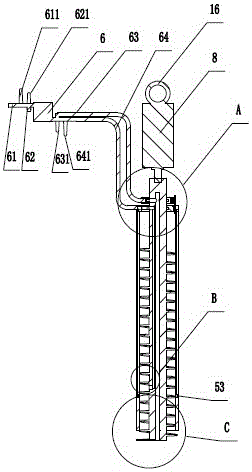

图2为本实用新型一个实施例的剖视示意图。

图3为图2A处放大图。

图4为图2B处放大图。

图5为图2C处放大图。

图6为本实用新型一个实施例的局部示意图。

具体实施方式

下面结合附图对本实用新型作进一步说明：如图所示，节能环保桩高控制机，包括筒体1，所述筒体1内设有进料腔2且筒体1上设有与所述进料腔连通的出料口4，所述进料腔2内设有由动力源8驱动沿自身轴线转动的螺旋杆5，所述螺旋杆5前端伸出所述进料腔2且设有与气源连通的喷气孔51。节能环保桩高控制机，其筒体内设有进料腔且筒体上设有与所述进料腔连通的出料口，进料腔内设有由动力源驱动沿自身轴线转动的螺旋杆，螺旋杆前端伸出进料腔且设有与气源连通的喷气孔。通过螺旋杆在水泥尚未凝固的时候进行排料，并设有喷气孔，将桩体周向的水泥吹落排出，本设备可以将桩体内的水泥排出，结构简单，使用方便，工作效率高。马达正转时，螺旋杆把水和水泥绞入桶内，使空气将水泥排出去，反转时，抹平桩顶标高位置，螺旋杆底部气体吹平钢筋笼外面的水泥，提取的多余混凝土放入水泥砖模型箱成砖，达到双节能效果。该螺旋杆可以为单螺旋或者双旋转螺旋。动力源可以为电动机或者液压马达等，该筒体可以为将泥浆干绞进内部，然后提起倒出多余水泥。

在本实施例中，如图所示，所述螺旋杆5内设有用于介质通过的通道59，所述螺旋杆5周向设有桨叶52，所述喷气孔51沿所述桨叶52径向方向延伸且与所述通道59连通。在桨叶转动的时候可以将气体更好的甩出去，使用效果更好，螺旋杆内设有供气通道。

在本实施例中，如图所示，还包括蓄水罐6，所述筒体1内设有与所述蓄水罐6相通的出水口53。筒体内的水泥过干无法很好的输送的时候，可以通过气压将蓄水罐内的水打入筒体内，增加输送效果，这里的空气通过空压机输送。此处的水源可以通过气压或者其他方式输入进出水口。

在本实施例中，如图所示，所述筒体1周向壁为中空结构且内壁也设有所述出水口53。

在本实施例中，如图所示，所述蓄水罐6前端设有进气管61和进水管62，还包括用于控制进气管61的通闭的第一开关611，用于控制进水管62通闭的第二开关621；所述蓄水罐6后端设有与出喷气孔51连通的出气管63和与出水口53连通的出水管64，还包括用于控制出气管63的通闭的第三开关631，用于控制出水管64通闭的第四开关621。在设备需要进水的时候，关闭第三开关和第四开关和第一开关，打开第二开关等蓄水罐蓄满水以后，关闭第第二开关；打开第一开关，通过空压机将水挤压进筒体内。

在本实施例中，如图所示，所述出水口53设于所述螺旋杆5外壁。螺旋杆内还设有输水通道，这里筒体的内壁也可以设有出水口。

在本实施例中，如图所示，所述螺旋杆5上端伸出筒体1且与所述筒体对应设有连接法兰55，所述螺旋杆5上设有进气口59，所述出气管63与所述连接法兰连接，所述连接法兰55内壁与所述进气口59设有连通的环形槽57。在螺旋杆转动的时候，气体可以通过环形槽继续给进气口供气，结构简单，使用方便。连接法兰可以通过连接螺钉与筒体连接使筒体也可以随着螺旋杆一起转动。

在本实施例中，如图所示，所述筒体1底部沿轴向设有刻度尺16。可以定量排料，使用方便，便于观察桩头标高。

在本实施例中，如图所示，所述进气管61、进水管62、出气管63和出水管64均为高压水管；所述动力源8为油压马达，所述筒体1上还设有吊环16。本设备可以通过吊环连接在挖土机、液压叉车、吊车、装载机等一切行走工具进行施工。本实用新型的设备由卷扬机的钢绳垂直在桩孔内提升，工作速度快，是人工的几十倍，这样在地下室支撑梁和开挖地下室土方时，大大的节约时间，使工程无障碍的开挖，在挖土时如产生塌方，也不会产生断桩的后果，使整个工期提前了很多。

在本实施例中，如图所示，所述出料口4前端还设有三通阀41，所述三通阀41进口与筒体1内连接，所述三通阀41的出口一端用于出料，另一端与空压机7连接。通过三通阀来控制出料或者回气，回气可以逆向疏通筒体，结构简单，使用方便。

实施例不应视为对本实用新型的限制，但任何基于本实用新型的精神所作的改进，都应在本实用新型的保护范围之内。
