岩溶发育地区泥浆护壁灌注桩笼式孔径检测器的制作方法

本实用新型涉及一种孔径检测器，特别是涉及一种岩溶发育地区泥浆护壁灌注桩笼式孔径检测器。

背景技术：

岩溶发育地区泥浆护壁灌注桩根据其成孔工艺和成孔机械的特点，适用各种地质条件，例如：黄土泥、人工杂填土层、粉质黏土层、孤石、坚硬土层、地下水位较高的软硬土层等。施工成本低、技术可靠、施工方便等优点，被广泛应用于建筑基础工程。特别对于岩溶发育地区，地质条件复杂，桩成孔直径难以控制。岩溶发育地区泥浆护壁灌注桩的关键技术之一在于成孔孔径控制，相关资料提供的孔径检测措施、工艺都非常复杂，施工相当不便，采用笼式孔径检测器，能更快速、简易的对泥浆护壁灌注桩成孔孔径检测。本技术提出泥浆护壁灌注桩笼式孔径检测器解决复杂检测工艺措施影响进度的问题。

技术实现要素：

本实用新型所要解决的技术问题是提供一种在泥浆护壁灌注桩成孔施工过程快速有效地检测成孔孔径的大小，保证建造质量且施工简单、实用、经济实惠的岩溶发育地区泥浆护壁灌注桩笼式孔径检测器。

为了解决上述技术问题，本实用新型提供的岩溶发育地区泥浆护壁灌注桩笼式孔径检测器，环形加劲箍钢筋的外周围均匀分布设有多根竖肋钢筋形成柱形结构，吊钩设在所述的柱形结构的上端。

所述的柱形结构的下端为倒圆锥形。

所述的柱形结构的上端为圆锥形。

总长度3m，平直段2m，两端圆锥段各0.5m。

所述的柱形结构的大小为A-50mm、A、A+50mm、A+100mm，所述的柱形结构的直径为A。

将所述的柱形结构放至桩孔内检测孔径，检测桩成孔直径D比所述的柱形结构的直径d不大于5cm，即D-d≤5cm。

多根所述的竖肋钢筋采用点焊均匀固定在所述的环形加劲箍钢筋的外周围。

采用上述技术方案的岩溶发育地区泥浆护壁灌注桩笼式孔径检测器，具有以下有益效果：

(1)操作方便，采用简单的滑轮与钢丝绳配合即可完成，不受桩孔径大小影响；

(2)笼式孔径检测器制作简单，只需将竖肋与加劲箍间进行点焊，均匀分布，即可投入使用，加工简便、实用。

(3)节省人工成本，节省施工时间，加快进度。

综上所述，本实用新型是一种在泥浆护壁灌注桩成孔施工过程快速有效地检测成孔孔径的大小，保证建造质量且施工简单、实用、经济实惠的岩溶发育地区泥浆护壁灌注桩笼式孔径检测器。

附图说明

图1是本实用新型的三维视图。

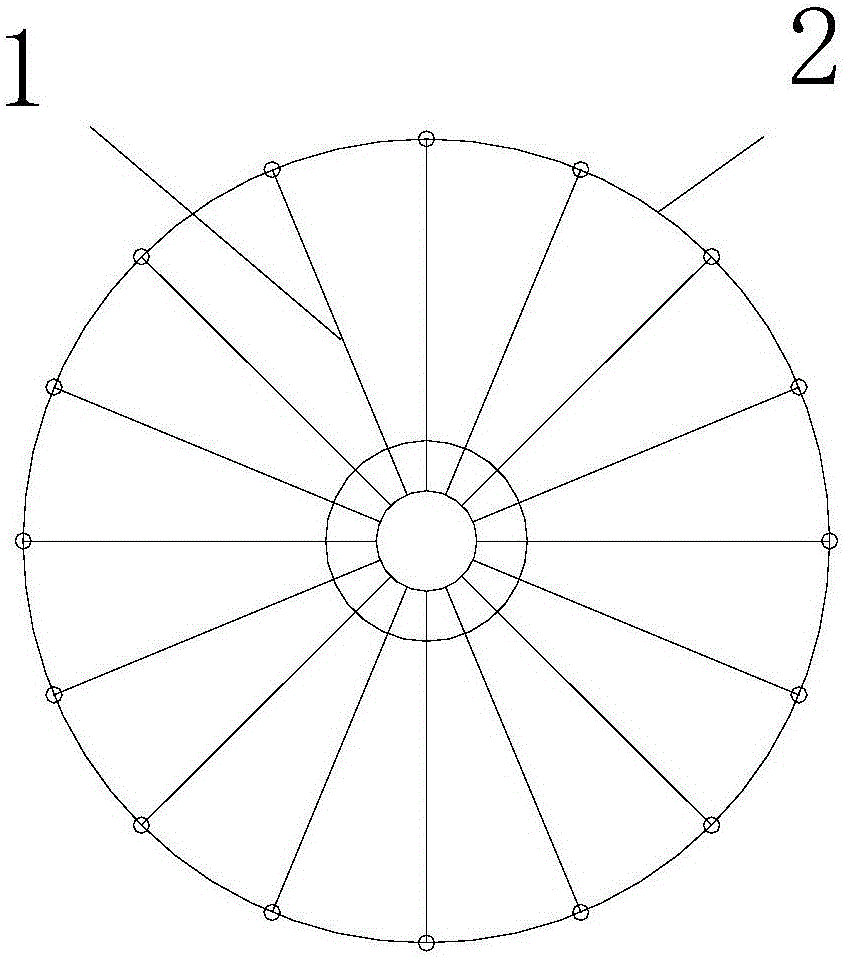

图2是本实用新型的仰视图。

图3是本实用新型的使用状态示意图。

图中：

1-竖肋钢筋；2-环形加劲箍钢筋；3-吊钩。

具体实施方式

下面结合附图对本实用新型作进一步说明。

参见图1和图2，一种岩溶发育地区泥浆护壁灌注桩笼式孔径检测器，环形加劲箍钢筋2的外周围采用点焊均匀分布设有多根竖肋钢筋1形成柱形结构，吊钩3设在所述的柱形结构的上端。

进一步地，柱形结构的下端为倒圆锥形。

进一步地，柱形结构的上端为圆锥形。

总长度3m，平直段2m，两端圆锥段各0.5m。

柱形结构的大小为A-50mm、A、A+50mm、A+100mm，柱形结构的直径为A。

将柱形结构放至桩孔内检测孔径，检测桩成孔直径D比所述的柱形结构的直径d不大于5cm，即D-d≤5cm。

参见图1、图2和图3，将笼式检测器采用滑轮加钢丝绳放至桩孔内，检测桩成孔直径大小是否符合设计要求，笼式检测器的大小可为A-50mm、A、A+50mm、A+100mm(桩径A)。
