一种石笼网防护生态堤坡的制作方法

本实用新型涉及生态防护领域，具体涉及一种石笼网防护生态堤坡。

背景技术：

石笼网可用于江河、堤坝及海塘的防冲刷保护，水库、河流截流用网箱。河流最严重的灾害是水流冲刷河岸使其破坏，引发的洪水泛滥，导致生命财产遭受大量损失和大量水土流失。因此在处理上述问题时侯，格该生态格网结构的应用成为最佳的解决方案之一，它能使河床河岸得到永久性保护。

石笼网是使填石固定就位的铁丝或聚合物丝网格式制作物。铁丝笼是由铁丝编织的网格或焊接而成的结构物。这两种结构可以是电镀的，编织的铁丝箱可另外涂上PVC。用抗风化坚硬石块作填料，它在石箱或石笼沉排中不会因磨蚀而很快破碎。装有不同类型的块石的石笼有不同的特性。多角的块石能相互很好地联锁在一起，用其填装的石笼不易变形。在园林景观工程中，公路护坡、堤坝护岸以及山体陡坡复绿一直是工程技术人员头疼的难题。多年来，他们一直在探索一种工艺，既能满足山体、岸滩稳定的防护要求，又能达到绿化环境的效果，同时还经济便捷。渐渐的，这种工艺开始浮出水面，它就是生态石笼网应用工艺。

技术实现要素：

本实用新型要解决的技术问题是克服现有技术的缺陷，提供一种石笼防护生态堤坡，方便生活中的使用，增加使用的安全性。

为了解决上述技术问题，本实用新型提供了如下的技术方案：一种石笼网防护生态堤坡，包括防护堤坡、防护边坡与生态层，所述防护堤坡、防护边坡与生态层均由若干个石笼网箱彼此相连的是石笼网箱构成，所述石笼网箱内充满大小不一的碎石构成防护生态堤坡，所述石笼网箱包括网身，网盖、间隔网与支撑杆，所述网身为长方体结构，所述网身每个面的四周均固定设有支撑杆，所述网身相邻两面的支撑杆通过螺旋组合丝绞绕收紧连接，所述间隔网四周也固定设有支撑 杆，所述间隔网两端支撑杆通过绑扎丝与网身前后两面交接处连接，所述网盖设在网身的上方，且网盖四周固定设有支撑杆，所述网盖一边与网身后面上端活动链接，所述相邻两石笼网箱接触面的支撑杆通过多股绑扎丝绑扎，所述石笼网箱的相邻网箱的四角均通过多股绑扎丝绑扎固定，所述石笼网箱的网为六角孔网，，所述防护堤坡、防护边坡与生态层下方均为硬土层，所述生态层的石笼网箱内部填充有土壤。

本实用新型所达到的有益效果是：该石笼网防护生态堤坡在人为和自然因素的双重作用下，石块之间的缝隙不断被泥土充填，植物种子逐渐在石块之间的泥土中生根发芽，茁壮生长，根系牢牢固定石块和泥土，如此即可以对边坡实现防护和绿化的目的，改善生态、保持水土的效果也十分显著，还有石笼网箱一是施工简便，石笼网箱只需将石头装入笼子中封口即可，不需要特殊技术，也不需要水电，二是费用低廉，三是景观和防护效果好，石笼网箱工艺采用的工程措施和植物措施相结合的方式，能有效防止水土流失，景观见效快，景观效果更自然、更丰富，四是使用寿命长，石笼网箱寿命长达几十年，且一般不用维修。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型一种石笼网防护生态堤坡整体结构示意图；

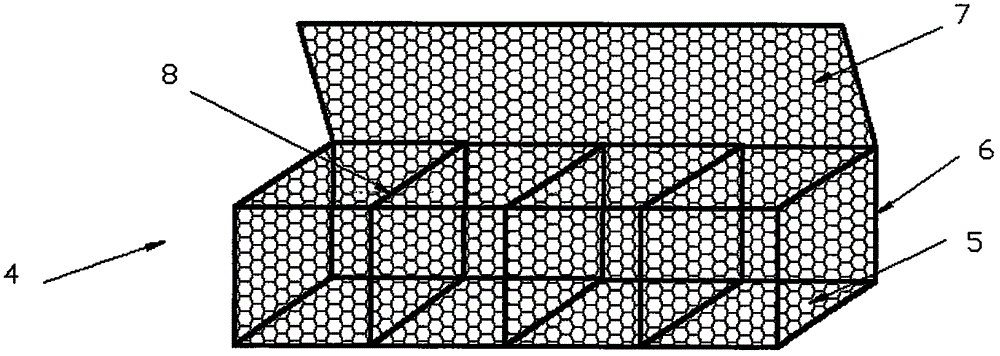

图2是本实用新型一种石笼网防护生态堤坡石笼网箱结构示意图；

图3是本实用新型一种石笼网防护生态堤坡石笼网箱连接结构示意图；

图中：1、防护底坡；2、防护边坡；3、生态层；4、石笼网箱；5、绑扎丝；6、网身；7、支撑杆；8、网盖；9、间隔网。

具体实施方式

以下结合附图对本实用新型的优选实施例进行说明，应当理解，此处所描述的优选实施例仅用于说明和解释本实用新型，并不用于限定本实用新型。

实施例1

如图1-3所示，本实施例的一种石笼网防护生态堤坡，包括防护底坡1、防护边坡2与生态层3，所述防护底坡1、防护边坡2与生态层3均由若干个石笼网箱4彼此相连的是石笼网箱4构成，所述石笼网箱4内充满大小不一的碎石构成防护生态堤坡，所述石笼网箱4包括网身6，网盖8、间隔网9与支撑杆7。

所述网身6为长方体结构，所述网身6每个面的四周均固定设有支撑杆7，所述网身6相邻两面的支撑杆7通过螺旋组合丝绞绕收紧连接，所述间隔网9四周也固定设有支撑杆7，所述间隔网9两端支撑杆7通过绑扎丝5与网身6前后两面交接处连接，所述网盖8设在网身6的上方，且网盖8四周固定设有支撑杆7，所述网盖8一边与网身6后面上端活动链接。打开网盖8就可以放入碎石，然后绑扎网盖8即可，经济实惠，不需要深奥的专业性的知识就能解决，所述相邻两石笼网箱4接触面的支撑杆7通过多股绑扎丝5绑扎，所述石笼网箱4的相邻网箱的四角均通过多股绑扎丝5绑扎固定，这会使生态堤坡的整体的承受能力加大，有很强的抵御自然灾害和抵御恶劣气候变化的影响，使堤坡能够承受较大范围内的冲击而不被破坏，所述石笼网箱4的网为六角孔网，所述六角孔网的材料为镀锌钢丝、锌-％5铝-混合稀土合金钢丝、镀锌钢丝包塑与锌-％5铝-混合稀土合金钢丝包塑其中一种制成，可大大增加在高污染环境中的保护，耐腐蚀，所述防护底坡1、防护边坡2与生态层3下方均为硬土层，所述生态层3的石笼网箱4内部填充有土壤，有利于植物的生长，保护生态环境及人们的生活健康。

需要说明的是，本实用新型一种石笼网防护生态堤坡的有益效果为：该石笼网防护生态堤坡设有防护底坡1与防护边坡2，其里面的石笼网箱组可有效地进行抗洪，能够承受较大范围的冲击，而不被破坏，设有生态层3，有利于植物的生长，保护生态环境，而且该构成该堤坡的石笼网箱4价格便宜，石笼网箱4施工简便，石笼网箱4只需将石头装入笼子中封口即可，不需要特殊技术，也不需要水电，使用寿命长，石笼网箱4寿命长达几十年，且一般不用维修。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
