一种雨水处理装置的制作方法

本实用新型涉及雨水处理设备技术领域，特别涉及一种雨水处理装置。

背景技术：

雨水处理装置主要用于小区内雨水的收集及回收利用，对节约用水、缓解城市用水压力有着重要的作用。

公开号为CN205171654U的专利公开了一种市政雨水调蓄利用装置，包括池体和过滤罐，所述过滤罐的内部中间位置竖直密封设有隔板，隔板的左侧于过滤罐内填充有碎石层，隔板的右侧于过滤罐内填充有活性炭层，过滤罐的顶部左侧设有进水管，进水管的端部分别连接有屋面雨收集装置和路面雨收集装置，过滤罐的顶部右侧设有出水管，池体的内侧底部外圈设有致密金属网，致密金属网的内部填充有细砂层，致密金属网的顶部配合密封设有凸台。

通常由于房屋顶部的尘土或者琐屑少，而道路堆积的尘土或者琐屑多，因此流经房屋顶部的雨水相较于流经道路地面的雨水要洁净，当将流经房屋顶部雨水与流经道路地面的雨水混合在一起一并倒入至处理该处理装置时，处理装置的净化剂的使用效率低，就会造成增加雨水处理成本。

技术实现要素：

本实用新型的目的是提供一种雨水处理装置，处理池分体设置为初级过滤池与二级过滤池，将不同浑浊程度雨水分开处理，从而达到净化浑浊度低的雨水的净化物质可以多次使用，从而降低处理成本。

本实用新型的上述技术目的是通过以下技术方案得以实现的：一种雨水处理装置，包括屋面雨收集装置、路面雨收集装置和处理池，所述屋面雨收集装置和路面雨收集装置均连接于处理池，所述处理池包括初级过滤池、二级过滤池和连接在两者之间的雨水导管，所述屋面雨收集装置与二级过滤池之间以及所述路面雨收集装置与初级过滤池之间分别连接有导水管，且所述初级过滤池与二级过滤池之间连接有物料导管和物料泵。

通过采用上述技术方案，处理池分体设置为初级过滤池与二级过滤池，将不同浑浊程度雨水分开处理，即屋面雨收集装置收集的流经的房屋顶部浑浊度较低的雨水流入到二级过滤池中净化，而路面雨收集装置流经的道路底面浑浊度较高的雨水流入到初级过滤池中净化后再用过雨水导管进入到二级过滤池中净化；而当初级过滤池中的处理剂失效时可以通过物料管道和物料泵将将二级过滤池还未失效的处理剂抽到一级过滤池中，提高利用率，从而减小处理成本。

本实用新型进一步设置为：所述二级过滤池侧壁开设有入料口，所述二级过滤池位于入料口处可拆卸连接有法兰。

通过采用上述技术方案，拆卸法兰可以向二级过滤池中添加处理剂；同时打开入料口后便于对二级过滤池内部进行清洗。

本实用新型进一步设置为：所述雨水导管连接有水质检测仪。

通过采用上述技术方案，通过水质检测仪能够判断初级过滤池内的处理剂是否已经失效。

本实用新型进一步设置为：所述二级过滤池连接有沉淀净化池，所述沉淀净化池内设置有吸附装置，所述吸附装置包括固定连接于沉淀净化池内的储物网和填充于储物网内吸附剂。

通过采用上述技术方案，雨水通过处理池里后再经过沉淀净化池净化，实现排出水可用于清洁利用，处理水达到清洗房屋墙面窗面的指标。

本实用新型进一步设置为：所述沉淀净化池内设有搅拌机构，所述搅拌机构包括固定连接于沉淀净化池底部的搅拌电机和固定连接于搅拌电机的搅拌杆，所述搅拌杆位于储物网内。

通过采用上述技术方案，在搅拌作用下，吸附剂的流动性增大，与雨水的接触面积增大，提高吸附效果，即处理效果。

本实用新型进一步设置为：所述储物网位于沉淀净化池底部处设有开口，所述开口可拆卸连接有填料管。

通过采用上述技术方案，便于向储物网内取出失效的吸附剂以及填充入有效的吸附剂。

本实用新型进一步设置为：所述二级过滤池高于初级过滤池，且所述物料导管一端连通于二级过滤池底部，另一端连通于初级过滤池。

通过采用上述技术方案，由于初级过滤池与二级过滤池之间存在高度差，使得处理剂在重力作用下，通过物料导管自动从二级过滤池流入到初级过滤池中。

综上所述，本实用新型具有以下优点：1、分体设置的处理池处理不同浑浊程度的雨水，一方面可以实现雨水处理地更加充分，另一方面能够提高处理剂的利用率，降低处理成本2、经过处理池和沉淀净化池处理过的水体能够重新利用，具有环保的特点。

附图说明

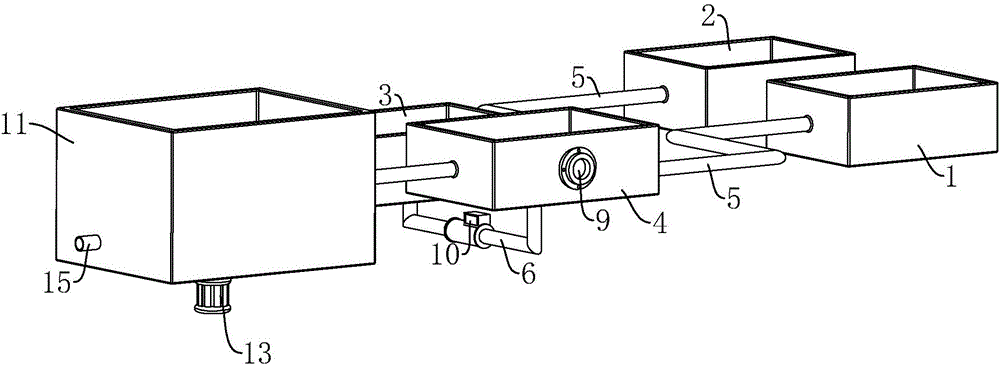

图1为实施例的立体示意图；

图2为实施例另一角度的立体示意图；

图3为实施例用于体现储物网内部的示意图。

附图标记：1、屋面雨收集装置；2、路面雨收集装置；3、初级过滤池；4、二级过滤池；5、导水管；6、雨水导管；7、物料导管；8、物料泵；9、法兰；10、水质检测仪；11、沉淀净化池；12、储物网；13、搅拌电机；14、搅拌杆；15、填料管。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

一种雨水处理装置，如图1所示，包括屋面雨收集装置1、路面雨收集装置2和处理池，屋面雨收集装置1用于收集流经房屋顶部的雨水，而路面雨收集装置2用于收集流经道路地面的雨水。

处理池由初级过滤池3和二级过滤池4，在屋面雨收集装置1和二级过滤池4之间连接有导水管5，同时在屋面雨收集装置1和初级过滤池3之间也连接有导水管5，并且在两根导水管5上均安装有启闭导水管5的阀门；初级过滤池3和二级过滤池4之间还连通有雨水导管6，雨水导管6连接有水质检测仪10；在初级过滤池3和二级过滤池4内均填充有处理剂，采用活性炭作为处理剂。为了方便向二级过滤池4内添加处理剂。参见图2所示，本实施例在二级过滤池4侧壁开设有入料口，并且可拆卸一个法兰9以封闭入料口，入料口的开设也方便了工作人员清理二级过滤池4内壁。

在初级过滤池3与二级过滤池4之间连接有物料导管7和物料泵8，物料导管7用于对处理剂的导流，而物料泵8安装在物料导管7上实现物料能够从二级过滤池4被导入至初级过滤池3内。打开连接屋面雨收集装置1上的导水管5上的阀门，流经房屋顶部的雨水流入到二级过滤池4内，因为此部分水较为洁净，对二级过滤池4中的处理剂的污染小，因此二级过滤池4中的处理剂使用寿命长；打开连接路面雨收集装置2上的导水管5上的阀门，流经道路地面的雨水流入到二级过滤池4内，因为此部分水较为洁净，对初级过滤池3中的处理剂的污染大，该部分处理剂需要间断性的更换；而物料泵8通过物料管道可以将二级过滤池4当中的处理剂抽到初级过滤池3中，从而提高处理剂的使用寿命，从而减小处理成本。

参见图2和图3所示，本实施例在二级过滤池4连接有沉淀净化池11，沉淀净化池11内设置有吸附装置，吸附装置包括固定连接于沉淀净化池11内的储物网12，储物网12位于沉淀净化池11底部处设有开口，开口可拆卸连接有填料管15，通过填料管15可向储物网12内填充入吸附剂，采用大于储物网12网孔的砂石作为吸附剂，在沉淀净化池11底部的搅拌电机13，搅拌电机13连接有位于储物网12内的搅拌杆14，启动电机可以搅拌砂石，从而增大与雨水的接触面，提高净化效率。

实施例2，二级过滤池4高于初级过滤池3，且所述物料导管7一端连通于二级过滤池4底部，另一端连通于初级过滤池3，这样设置使得初级过滤池3与二级过滤池4之间存在高度差，因而处理剂在重力作用下，通过物料导管7自动从二级过滤池4流入到初级过滤池3中，因此不需要物料泵8，值得提到的是，需要在物料导管7位于二级过滤池4处设置有启闭物料导管7的阀门。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
