一种具有除臭球释放装置的小便池的制作方法

本实用新型涉及卫浴产品领域，具体的涉及一种具有除臭球释放装置的小便池。

背景技术：

芳香球，又叫除臭球，主要用作各种织物，纸张，皮毛等的防虫防霉。尤其适用于卫生间，公共场所和鞋柜的消臭。把芳香球直接放在便池内，具有良好的消臭效果，是卫生间的必备佳品。现有的除臭球的放置方式是，采用人手动放置，由于缺乏专门放置除臭球的地方，需要更换时要寻找很久，不是很便利。

技术实现要素：

本实用新型要解决的技术问题是提供一种具有除臭球释放装置的小便池，能够将除臭球储藏起来，使用时只需拉动按下压杆，即可将除臭球释放到小便槽内，使用便捷。

为解决上述技术问题，本实用新型采用的技术方案如下：一种具有除臭球释放装置的小便池，包括本体和冲水装置，其特征在于：还包括除臭球释放装置，所述除臭球释放装置包螺旋管和释放机构，所述螺旋管的出料端与本体的小便槽连通，所述螺旋管靠近出料端设有竖直方向的条形通孔，所述释放机构包括座体、按压杆、摆动杆和挡片，所述按压杆可上下移动的设置于座体上，且按压杆与座体间设有复位弹簧，所述按压杆的底部为与条形通孔相适配的片状，按压杆位于条形通孔正上方，所述按压杆上设有往螺旋管出料端延伸的延伸杆，所述摆动杆中间可旋转的设置于座体上，摆动杆靠近延伸杆的一端与延伸杆底端抵接，所述挡片固定于摆动杆靠近螺旋管出料端的一端，且挡片遮挡螺旋管的出料口。

优选的，所述按压杆的顶部设有按压头，所述复位弹簧的顶部抵接按压头底端，复位弹簧的底部抵接座体。

优选的，所述除臭球释放装置还包括与螺旋管顶部进料端连接的喂料斗。

优选的，所述喂料斗呈锥状。

优选的，所述挡片上设有与其螺纹连接的螺钉，所述螺钉的末端与螺旋管出料口相对。

优选的，所述螺旋管为透明的。

由上述描述可知，本实用新型提供的具有除臭球释放装置的小便池本实用新型提供的带除臭球储藏装置的小便池，能够将除臭球储藏起来备用，使用时只需拉动按下压杆，除臭球即可沿着通道释放到小便槽内，使用便捷。

附图说明

图1为本实用新型具有除臭球释放装置的小便池的结构示意图。

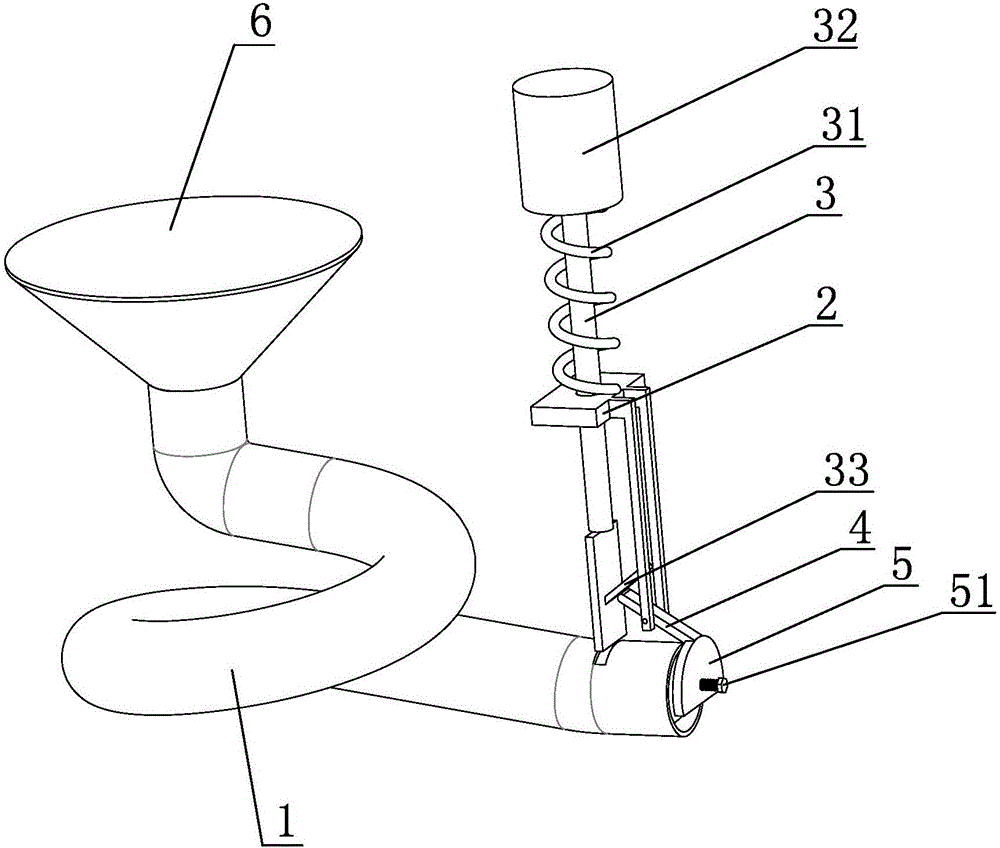

图2为除臭球释放装置的结构示意图。

图3为除臭球释放装置的剖视图。

图4为除臭球释放装置的使用示意图。

具体实施方式

以下通过具体实施方式对本实用新型作进一步的描述。

如图1至图4所示，本实用新型所述的具有除臭球释放装置的小便池，包括本体100、冲水装置和除臭球释放装置200，除臭球释放装置200包括螺旋管1、释放机构和喂料斗6，螺旋管1的出料端与本体100的小便槽101连通，螺旋管1靠近出料端设有竖直方向的条形通孔11，螺旋管1为透明的，释放机构包括座体2、按压杆3、摆动杆4和挡片5，按压杆3可上下移动的设置于座体2上，座体2上设有供按压杆3穿过的通孔，且按压杆3与座体2间设有复位弹簧31，按压杆3的顶部设有按压头32，复位弹簧31的顶部抵接按压头32底端，复位弹簧31的底部抵接座体2，按压杆3的底部为与条形通孔11相适配的片状，按压杆3位于条形通孔11正上方，按压杆3底部与条形通孔11正对，按压杆3上设有往螺旋管1出料端延伸的延伸杆33，该延伸杆33向上倾斜，摆动杆4中间可旋转的设置于座体2上，摆动杆4靠近延伸杆33的一端与延伸杆33底端抵接，挡片5固定于摆动杆4靠近螺旋管1出料端的一端，且挡片5遮挡螺旋管1的出料口，喂料斗6与螺旋管1顶部的进料端连接，喂料斗6呈锥状，挡片5上设有与其螺纹连接的螺钉51，螺钉51的末端与螺旋管1出料口相对并延伸至螺旋管1内。

如图3所示，调解螺钉51，使螺钉51距离条形通孔11中间面的距离略小于一个除臭球的直径，将除臭球从喂料斗6喂入，除臭球进入螺旋管1，靠近螺旋管1出料口的除臭球被挡片5所遮挡；如图4所示，需要释放除臭球时，按下按压头32，按压杆3底部通过条形通孔11插入螺旋管1内，将最靠近螺旋管1出料端的两个除臭球隔离开，同时，延伸杆33向下移动带动摆动杆4摆动，利用杆杠原理使挡片5向上翘，进而使螺旋管1出料口打开，除臭球进入本体100的小便槽101内。

上述仅为本实用新型的若干具体实施方式，但本实用新型的设计构思并不局限于此，凡利用此构思对本实用新型进行非实质性的改动，均应属于侵犯本实用新型保护范围的行为。
