大型水库、湖泊环保清淤的方法及系统与流程

本发明属于环境保护技术领域，涉及湖泊水库淤泥清理，具体地涉及大型水库、湖泊环保清淤的方法。

本发明还涉及用于实现上述方法的系统。

背景技术：

湖泊、水库周边的人类活动，农业活动引起的土壤表面侵蚀，人口增加导致的森林破坏等，使河流挟带大量泥沙、垃圾注入湖泊和水库。

很多湖泊、水库被用来养鱼，每年向湖泊水库中投放大量的饵料，投饵后鱼只能吃掉40％，剩下的都沉入湖泊、水库水底。

据2015年统计，浙江省还有2500余个湖泊未清淤，总淤积量为1.1亿m³，平均淤积深度约为0.8米。江苏的太湖底泥蓄积量约为18.57亿m³，有泥区面积占整个湖面面积的47.5％。昆明的滇池底泥总量估计大约在8000万～1.2亿m³左右。

一方面，全国大量的湖泊水库淤积严重，另一方面，各地的政府均面临淤泥清理难题。淤泥清理最大的难题是：(1)湖泊水库周围，特别是大型的湖泊水库周围，很难找到大面积的平整土地安放淤泥清理设施；(2)湖泊水库，特别是大型的湖泊水库，清理出来的几十万、上百万水方含有大量污染物的淤泥无法处理。以河北境内的潘家口水库为例，水库长度达50多公里，面积76平方公里，两岸都是崇山峻岭，清淤设施无法安放，清理出来的淤泥、鱼粪、垃圾等也无法处理。

传统的湖泊水库淤泥清理技术，常采用干土挖掘、水力冲填、抓斗式清淤、绞吸式清淤、斗轮式清淤等，上述方法在应用过程中，存在施工环境恶劣、容易造成表层浮泥经搅动后造成底泥中污染物扩散，同时也会出现较为严重的回淤现象。强烈扰动底泥，在以水质改善为目标的清淤工程中往往无法达到目的。

是否能够既少占用湖泊、水库周围的土地，又能完成湖泊、水库淤泥及污染物的清理工作，经过细致检索，目前还没有这样的技术见诸报道，这也是目前业界的研究工作者迫切需要攻克的难题。

技术实现要素：

有鉴于此，本发明的主要目的在于提供一种大型水库、湖泊环保清淤的方法及系统，以解决上述技术问题中的至少之一。

为了实现上述目的，作为本发明的一个方面，本发明提供了一种大型水库、湖泊环保清淤的方法，包括以下步骤：

步骤1，将浮动平台置于作业区域并固定；

步骤2，采用浮动平台上的抽吸淤泥装置将作业区域水底的淤泥抽出，并将其输送到浮动平台上的前处理设备进行前处理，得到分离、脱水、干燥处理的淤泥和有机垃圾；

步骤3，采用浮动平台上的干馏装置将经过分离、脱水、干燥处理后的干淤泥和有机垃圾进行干馏处理，制成生物炭土；

步骤4，将制成的生物炭土输送回水底和/或用于土壤改良。

作为本发明的另一个方面，本发明还提供了一种大型水库、湖泊环保清淤系统，包括：

浮动平台，至少由模块浮箱和驱动浮箱组装而成；

设置于所述浮动平台上的抽吸淤泥装置、前处理装置和干馏装置；其中，所述抽吸淤泥装置用于将水底的淤泥抽出；前处理装置用于将抽出的淤泥进行前处理，得到分离、粉碎、脱水、干燥处理的淤泥和有机垃圾；干馏装置用于将经过分离、粉碎、脱水、干燥处理后的干淤泥和有机垃圾进行干馏处理，制成生物炭土。

基于上述技术方案可知，本发明的清理淤泥的方法和系统相对于现有技术具有如下有益效果：在水面就地实施淤泥清理，不占用土地，不扰动水体，没有淤泥外运，不造成水体和环境的二次污染，不干扰周围居民正常生活，实现淤泥治理的资源化、无害化、稳定化、减量化。

附图说明

图1为本发明的大型水库、湖泊环保清淤方法的流程示意图；

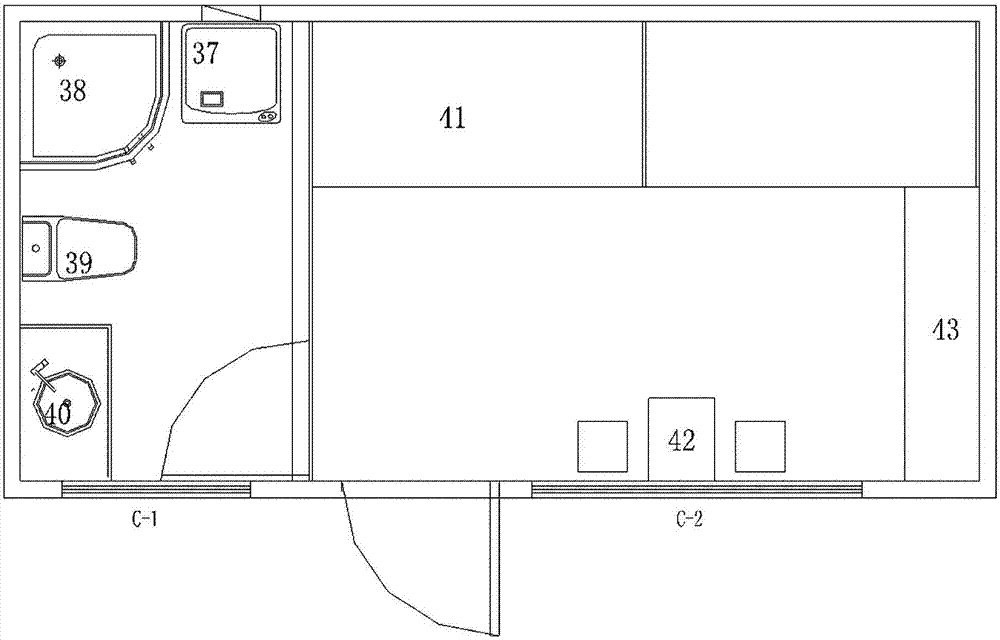

图2a为本发明的集装箱宿舍的平面示意图；

图2b为本发明的集装箱宿舍的正立面示意图；

图3为本发明的集装箱控制室的平面示意图；

图4为本发明的集装箱餐厅的平面示意图；

图5为本发明的集装箱办公室的平面示意图；

图6为本发明的集装箱厨房的平面示意图；

图7a为本发明的模块浮箱的平面示意图；

图7b为本发明的模块浮箱的侧面示意图；

图7c为本发明的模块浮箱的端面示意图；

图7d为本发明的山型螺栓、连接板、连接梁的装配示意图；

图8a为本发明的驱动浮箱的平面示意图；

图8b为本发明的驱动浮箱的侧面示意图；

图8c为本发明的驱动浮箱的端面示意图；

图9a为本发明的污水浮箱的平面示意图；

图9b为本发明的污水浮箱的立面示意图；

图9c为本发明的污水浮箱的端面示意图；

图10a为本发明的生活用水浮箱的平面示意图；

图10b为本发明的生活用水浮箱的立面示意图；

图10c为本发明的生活用水浮箱的端面示意图；

图11为本发明的抽泥泵水面工作平台的平面示意图；

图12为本发明的浮动平台上的设备布局示意图；

图13为本发明的大型水库、湖泊环保清淤系统的所有设备布置图。

图中附图标记含义如下：

1-大型浮动平台、2-柴油发电机、3-驱动浮箱、4-运沙驳船、5-生活用水浮箱、6-抽吸淤泥装置、7-空气压缩机、8-抽泥泵工作平台、9-脱水装置、10-生物质原料驳船、11-密封舱、12-砂石垃圾分离装置、13-破碎设备、14-水库湖泊水体、15-干燥装置、16-干馏装置、17-污水净化装置、18-蒸汽发电机、19-蒸汽锅炉、20-燃料仓库、21-柴油储罐、22-污水浮箱、23-起锚机、24-生物炭土驳船、25-集装箱厨房、26-集装箱办公室、27-集装箱餐厅、28-集装箱控制室、29-集装箱宿舍、30-控制柜、31-模块浮箱、32-螺旋桨、33-驱动装置、34-山型螺栓、35-连接板、36-洗手盆、37-洗衣机、38-淋浴室、39-马桶、40-洗面盆、41-高低床、42-小桌椅、43-衣柜、44-餐桌椅、45-炉灶、46-消毒柜、47-空调机、48-冰箱、49-蒸烤箱、50-洗菜盆、51-热水器、52-工作台、53-办公桌椅、54-污水舱、55-输送管道、56-生活用水舱、57-供水泵、58-淤泥、59-淤泥浆、60-干淤泥、61-有机垃圾、62-砂石、63-生物炭土、64-污水、65-连接柱、66-连接口、67-连接梁、68-排风扇、69-排风口。

具体实施方式

本发明中所指的大型水库并不限于库容大于1亿立方米的水库，即常规标准的大(一)型水库和大(二)型水库，大型湖泊也不限于湖泊面积大于500平方公里的湖泊，本发明的大型水库、湖泊环保清淤系统及方法适用于能够安装设置大型的浮动平台，例如边长在20米以上，优选在50米以上的浮动平台的水体的清淤作业。

本发明公开了一种大型水库、湖泊环保清淤的方法，包括以下步骤：

步骤1，将浮动平台置于作业区域并固定；

步骤2，采用浮动平台上的抽吸淤泥装置将作业区域水底的淤泥抽出，并将其输送到浮动平台上的前处理设备进行前处理，得到分离、脱水、干燥处理的淤泥和有机垃圾；

步骤3，采用浮动平台上的干馏装置将经过分离、脱水、干燥处理后的干淤泥和有机垃圾进行干馏处理，制成生物炭土；

步骤4，将制成的生物炭土输送回水底和/或用于土壤改良。

其中，所述浮动平台由模块浮箱、驱动浮箱、污水浮箱和生活用水浮箱拼合而成；其中污水水箱用于收集作业中产生的污水及生活污水，生活用水水箱用于储存生活用水。

其中，所述模块浮箱、驱动浮箱、污水浮箱和生活用水浮箱通过采用山型螺栓、连接板、连接梁拼合而成；

所述浮动平台上还设置有电源装置，所述电源装置包括柴油发电机和/或蒸汽发电机，用于为浮动平台上的各种设施和设备供应电力；

所述浮动平台上还设置有生活设施，所述生活设施包括集装箱宿舍、集装箱厨房、集装箱餐厅、集装箱休息室和/或集装箱办公室。

其中，步骤2中所述前处理设备包括砂石垃圾分离装置、破碎装置、脱水装置/干燥装置；

其中，砂石垃圾分离装置用于将淤泥与砂石垃圾分离，将分离出来的有机垃圾输送到破碎装置进行破碎；破碎后的有机垃圾被输送到脱水/干燥装置进行脱水、干燥处理。

其中，砂石垃圾分离装置分离出来的砂石被排回水底和/或运回岸上制成建材。

其中，脱水/干燥装置进行脱水、干燥处理时将淤泥含水率由≥95％降低至≤40％。

本发明还公开了一种大型水库、湖泊环保清淤系统，包括：

浮动平台，至少由模块浮箱和驱动浮箱组装而成；

设置于所述浮动平台上的抽吸淤泥装置、前处理装置和干馏装置；其中，所述抽吸淤泥装置用于将水底的淤泥抽出；前处理装置用于将抽出的淤泥进行前处理，得到分离、粉碎、脱水、干燥处理的淤泥和有机垃圾；干馏装置用于将经过分离、粉碎、脱水、干燥处理后的干淤泥和有机垃圾进行干馏处理，制成生物炭土。

其中，所述浮动平台还包括污水浮箱和生活用水浮箱，所述污水浮箱和生活用水浮箱与所述模块浮箱和驱动浮箱采用山型螺栓、连接板和连接梁拼合而成；其中，污水浮箱用于收集前处理装置排出的污水和生活污水，生活用水浮箱用于储存生活用水；

所述大型水库、湖泊环保清淤系统还包括污水净化装置，所述污水净化装置用于净化污水水箱中储存的污水，达标后再排放。

其中，所述大型水库、湖泊环保清淤的系统还包括电源装置，所述电源装置包括柴油发电机和/或蒸汽发电机，用于为浮动平台上的各种设施和设备供应电力。

其中，所述大型水库、湖泊环保清淤的系统还包括生活设施，所述生活设施包括集装箱宿舍、集装箱厨房、集装箱餐厅、集装箱休息室和/或集装箱办公室。

在一个具体实施方式中，本发明公开了一种直接在湖泊、水库的水面上组装的大型浮动平台，并在大型浮动平台上安装抽取淤泥设备、砂石垃圾分离设备、脱水装置、干燥装置、干馏装置、破碎设备、发电设备、驱动设备、生活设施等，直接在湖泊水库的水面上实施淤泥清理的方法，具体步骤如下：

(1)采用驳船和驱动浮箱将大型浮动平台移动到作业区域；

(2)采用驱动浮箱将大型浮动平台在作业区域内的位置进行调整，并用起锚机和锚对大型浮动平台的位置进行固定；

(3)采用安装在抽泥泵作业平台上的抽吸淤泥装置将淤泥从水底抽出，通过输送管道将淤泥输送到大型浮动平台上安装的砂石垃圾分离装置；

(4)采用砂石垃圾分离装置将淤泥与砂石垃圾分离，将分离出来有机垃圾输送到大型浮动平台上安装的破碎设备进行破碎；

(5)将破碎后的有机垃圾输送到大型浮动平台上安装的脱水装置和干燥装置进行脱水、干燥处理；

(6)将分离出来的砂石排回水底或/和用驳船运回岸上制成建材进行销售；

(7)将砂石垃圾分离后的淤泥采用大型浮动平台上安装的脱水装置和干燥装置进行脱水、干燥处理，将淤泥含水率由≥95％降低至≤40％；

(8)采用大型浮动平台上安装的干馏装置将经过脱水、干燥处理后的干淤泥和有机垃圾进行干馏处理制成生物炭土；

(9)将制成的生物炭土输送回水底净化水体和吸收水底泥土中残存的富营养化物向水体释放的有机污染物，和/或用驳船运回岸上用于土壤改良；

(10)将脱水装置排出的污水和生活设施排出的生活污水采用大型浮动平台上安装的污水净化装置进行净化处理后排回水体中；

(11)采用大型浮动平台上安装的柴油发电机和蒸汽发电机为大型浮动平台上的各种设施和设备供应电力。

上述方法在水面就地实施淤泥清理，不占用土地，不扰动水体，没有淤泥外运，不造成水体和环境的二次污染，不干扰周围居民正常生活，实现淤泥治理的资源化、无害化、稳定化、减量化。

在又一个具体实施方式中，本发明的方法包括以下步骤：

(1)在实施淤泥清理的湖泊水库的水面上，采用模块浮箱、驱动浮箱、生活用水浮箱、污水浮箱拼装成大型浮动平台，在大型浮动平台上布置砂石垃圾分离装置、脱水装置、干燥装置、干馏装置、污水净化装置、柴油发电机、柴油储罐、蒸汽锅炉、燃料仓库、起锚机、生活设施等；

(2)用运沙驳船和驱动浮箱将大型浮动平台移动到作业区域；

(3)用驱动浮箱将大型浮动平台在作业区域内的位置进行调整，并用起锚机和锚对大型浮动平台的位置进行固定；

(4)用安装在水面作业平台上的抽吸淤泥装置将淤泥从水底抽出，通过输送管道将含水输送到大型浮动平台上安装的砂石垃圾分离装置；

(5)用砂石垃圾分离装置将淤泥与砂石垃圾分离，将分离出来有机垃圾输送到大型浮动平台上安装的破碎设备中进行破碎。将破碎后的有机垃圾输送到大型浮动平台上安装的脱水装置和干燥装置进行脱水、干燥处理；将分离出来的砂石排回水底或/和用运沙驳船运回岸上制成建材进行销售；

(6)将经过砂石垃圾分离装置处理后的淤泥浆输送到大型浮动平台上安装的脱水装置和干燥装置进行脱水、干燥处理，将淤泥浆的含水率由≥95％降低至≤40％，成为干淤泥；

(7)采用大型浮动平台上安装的干馏装置将经过脱水、干燥处理后的干淤泥和有机垃圾进行干馏制成生物炭土；

(8)将制成的生物炭土输送回水底，净化水体和吸收水底泥土中残存的富营养化物向水体释放的有机污染物，或/和用生物炭土驳船将生物炭土运回岸上用于土壤改良；

(9)脱水装置和生活设施排出的污水首先集中排到污水浮箱中，然后再输送到大型浮动平台上安装的污水净化装置进行净化处理后排回水库湖泊水体中；

(10)采用大型浮动平台上安装的柴油发电机、蒸汽发电机为大型浮动平台和抽泥泵工作平台上的各种设施和设备供应电力。用柴油储罐为柴油发电机提供燃料，用蒸汽锅炉为蒸汽发电机提供蒸汽；蒸汽锅炉的燃料储存在燃料仓库；

(11)在大型浮动平台上安装的生活设施，解决大型浮动平台上的工作人员的住宿、饮食、休息；生活设施所需的生活用水由生活用水浮箱、供水泵供应。

为了实现上述方法，本发明提供的在大型浮动平台上清理湖泊水库淤泥的系统，主要包括：

(1)在实施淤泥清理的湖泊水库的水面上拼装大型浮动平台，大型浮动平台由模块浮箱、驱动浮箱、生活用水浮箱、污水浮箱组成；

(2)在大型浮动平台上布置砂石垃圾分离装置、脱水装置、干燥装置、干馏装置、污水净化装置、柴油发电机、柴油储罐、蒸汽发电机、蒸汽锅炉、燃料仓库、生活设施等。生活设施包括集装箱宿舍、集装箱厨房、集装箱餐厅、集装箱休息室、集装箱办公室；

(3)安装在水面作业平台上的抽吸淤泥装置将淤泥从水底抽出，通过输送管道将淤泥输送到大型浮动平台上安装的砂石垃圾分离装置；

(4)砂石垃圾分离装置将淤泥与砂石垃圾分离，将分离出来有机垃圾输送到大型浮动平台上安装的破碎设备进行破碎；

(5)破碎后有机垃圾输送到大型浮动平台上安装的脱水装置和干燥装置进行脱水、干燥处理；分离出来的砂石排回水底或/和用运沙驳船运回岸上制成建材进行销售；

(6)将经过砂石垃圾分离处理后的淤泥浆输送到大型浮动平台上安装的脱水装置和干燥装置进行脱水、干燥处理，将淤泥浆的含水率由≥95％降低至≤40％，成为干淤泥；

(7)大型浮动平台上安装的干馏装置将经过脱水、干燥处理后的干淤泥和有机垃圾进行干馏处理制成生物炭土；

(8)大型浮动平台上安装的污水净化装置将脱水装置排出的污水和生活设施排出的生活污水进行净化处理后排回水体中；

(9)大型浮动平台上安装的柴油发电机和蒸汽发电机为大型浮动平台和抽泥泵工作平台上的各种设施和设备供应电力；柴油储罐为柴油发电机提供燃料，由蒸汽锅炉为蒸汽发电机提供蒸汽；

(10)在大型浮动平台上安装的生活设施，解决大型浮动平台上的工作人员的住宿、饮食、休息。生活设施包括集装箱宿舍、集装箱厨房、集装箱餐厅、集装箱休息室、集装箱办公室。

为使本发明的目的、技术方案和优点更加清楚明白，以下结合具体实施例，并参照附图，对本发明作进一步的详细说明。需要指出的是，附图所示的各种设施和/或装置只作为一优选实施例，而不用于限制本发明，本发明的具体布置不仅限于附图。

如图1-13所示，本发明的在大型浮动平台1上清理湖泊水库淤泥的方法，主要包括以下步骤：

(1)如图7d所示，在实施淤泥清理的湖泊、水库的水面上，采用山型螺栓34、连接板35、连接梁67将模块浮箱31、驱动浮箱3、生活用水浮箱5、污水浮箱22拼装成大型浮动平台1；

如图7a～7c所示，模块浮箱31为公知设备，包含密封舱11、密封舱盖35、连接柱65、连接口68；

如图8a～8c所示，驱动浮箱3包含密封舱11、密封舱盖35、连接柱65、连接口68、螺旋桨32、驱动装置33；

如图9a～9c所示，污水浮箱22包含密封舱11、密封舱盖35、污水舱54；通过山型螺栓34与连接板35、连接梁67进行拼装连接；

如图10a～10c所示，生活用水浮箱5包含密封舱11、密封舱盖35、连接柱65、连接口68、生活用水舱56。

(2)如图13所示，在大型浮动平台1上布置砂石垃圾分离装置12、脱水装置9、干燥装置15、干馏装置16、污水净化装置17、蒸汽发电机18、柴油发电机2、柴油储罐21、蒸汽锅炉19、燃料仓库20和生活设施等；并用运沙驳船4和驱动浮箱3将大型浮动平台1移动到水库湖泊水体14的作业区域；运沙驳船4为公知设备，本发明对运沙驳船4采用何种设备没有严格的限定，只要能满足砂石运输即可。

(3)用驱动浮箱3将大型浮动平台1在水库湖泊水体14的作业区域内的位置进行调整，并用起锚机和锚23对大型浮动平台1的位置进行固定；锚机和锚23为公知设备，本发明对锚机和锚23没有严格的限定，只要能满足大型浮动平台1停泊即可。

(4)用安装在抽泥泵工作平台8上的抽吸淤泥装置6将淤泥58从水底抽出，通过输送管道57将淤泥58输送到大型浮动平台1上安装的砂石垃圾分离装置12。

(5)用砂石垃圾分离装置12将淤泥58中的砂石垃圾分离，将分离出来有机垃圾61输送到大型浮动平台1上安装的破碎设备13中进行破碎。

(6)将破碎后的有机垃圾61输送到大型浮动平台1上安装的脱水装置9和干燥装置15进行脱水、干燥处理；将分离出来的砂石62排回水底或/和用运沙驳船4运回岸上制成建材进行销售。

(7)用大型浮动平台1上安装的脱水装置9和干燥装置15将砂石垃圾分离后的淤泥浆59进行脱水、干燥处理，将淤泥浆59的含水率由≥95％降低至≤40％，成为干淤泥60。

(8)用大型浮动平台1上安装的干馏装置16将经过脱水、干燥处理后的干淤泥60和有机垃圾61进行干馏处理制成生物炭土63。

(9)将制成的生物炭土63输送回水底，净化水体和吸收水底泥土中残存的富营养化物向水体释放的有机污染物和/或用生物炭土驳船24运回岸上用于土壤改良。

(10)将脱水装置9和生活设施排出的污水64首先排到污水浮箱22中，然后再从污水浮箱22中输送到大型浮动平台1上安装的污水净化装置17进行净化处理后排回水库湖泊水体14中。

(11)采用大型浮动平台1上安装的蒸汽发电机18和柴油发电机58为大型浮动平台1上的各种设施和设备供应电力。由柴油储罐21为柴油发电机提供燃料，由蒸汽锅炉为蒸汽发电机提供蒸汽。

(12)如图2-6所示，在大型浮动平台1上安装各种生活设施，解决大型浮动平台1上的工作人员的住宿、饮食、休息。

为了实现上述方法，如图2-13所示，本发明提供的在大型浮动平台1上清理湖泊水库淤泥的装置，主要包括：

(1)在实施淤泥清理的湖泊水库水体14上拼装大型浮动平台1，大型浮动平台采用山型螺栓34、连接板35、连接梁67将模块浮箱31、驱动浮箱3、生活用水浮箱5、污水浮箱22拼装而成；

模块浮箱31由密封舱11、连接柱65、连接口68、密封舱盖35组成。

驱动浮箱3由密封舱11、连接柱65、连接口68、密封舱盖35、螺旋桨32、驱动装置33组成。

生活用水浮箱5由密封舱11、连接柱65、连接口68、密封舱盖35、生活水舱56、供水泵57组成。

污水浮箱22由密封舱11、连接柱65、连接口68、密封舱盖35、污水舱54组成。

(2)在大型浮动平台1上布置砂石垃圾分离装置12、脱水装置9、干燥装置15、干馏装置16、污水净化装置17、蒸汽发电机18、柴油发电机2、蒸汽锅炉19和生活设施等；

砂石垃圾分离装置12为公知设备，本发明对砂石垃圾分离装置12采用何种装置没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足将淤泥中砂石垃圾分离即可。

脱水装置9为公知设备，本发明对脱水装置9采用何种装置没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足将淤泥脱水即可，可以采用带式压滤机或/和板框压滤机。

干燥装置15为公知设备，本发明对干燥装置15采用何种装置没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足将淤泥干燥即可，可以采用滚筒干燥机。

蒸汽发电机18为公知设备，本发明对蒸汽发电机18采用何种装置没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足大型浮动平台1和抽泥泵工作平台8上的设施用电即可，可以采用蒸汽涡轮发电机。

柴油发电机2为公知设备，本发明对柴油发电机2采用何种装置没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足大型浮动平台1和抽泥泵工作平台8上的设施用电即可。

柴油储罐21为公知设备，本发明对柴油储罐21没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足大型浮动平台1上的柴油发电机用油即可。

蒸汽锅炉19为公知设备，本发明对蒸汽锅炉19没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足大型浮动平台1上的蒸汽发电机用汽即可。

燃料仓库20为公知设备，本发明对燃料仓库20没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足大型浮动平台1上的蒸汽锅炉19用燃料即可。

污水净化装置17为公知设备，本发明对污水净化装置17采用何种装置没有严格的限定，只要能够方便汽车运输及安装在大型浮动平台1上，并且能够满足污水净化即可。

干馏装置16为公知设备，本发明对干馏设备16采用何种设备没有严格的限定，只要能满足淤泥和有机垃圾干馏即可，可以采用专利号zl200810135666.2、zl201010510277.0公开的干馏装置。

(3)安装在抽泥泵工作平台8上的抽吸淤泥装置8将淤泥从水底抽出，通过输送管道57将淤泥输送到大型浮动平台1上安装的砂石垃圾分离装置12；

抽泥泵工作平台8由数个模块浮箱31组成，本发明对模块浮箱31没有严格的限定，只要能满足安装抽吸淤泥装置8即可。

抽吸淤泥装置8为公知设备，本发明对抽吸淤泥装置8采用何种设备没有严格的限定，只要能满足在不扰动水体的情况下抽吸淤泥即可。

(4)砂石垃圾分离装置12将淤泥与砂石垃圾分离，将分离出来有机垃圾输送到大型浮动平台1上安装的破碎设备13进行破碎。

(5)将破碎后的有机垃圾输送到大型浮动平台1上安装的脱水装置9和干燥装置15进行脱水、干燥处理；分离出来的砂石排回水底，或/和用驳船运回岸上制成建材进行销售。

(6)经过砂石垃圾分离处理后的淤泥输送到大型浮动平台1上安装的脱水装置9和干燥装置15将进行脱水、干燥处理，将淤泥含水率由≥95％降低至≤40％；

(7)经过脱水、干燥处理后的干淤泥和有机垃圾输送到大型浮动平台1上安装的干馏装置进行干馏处理制成生物炭土。

(8)脱水装置9和生活设施排出的污水首先输送到大型浮动平台1上安装的污水浮箱22，再由污水浮箱22输送到污水净化装置17将进行净化处理后排回水体中。

(9)大型浮动平台1上安装的柴油发电机2和蒸汽发电机18为大型浮动平台1上的各种设施和设备供应电力；

(10)在大型浮动平台1上安装的生活设施，解决大型浮动平台1上的工作人员的住宿、饮食、休息。如图2-6所示，生活设施包括集装箱宿舍29、集装箱厨房25、集装箱餐厅27、集装箱控制室28、集装箱办公室26。生活设施所需的生活用水由生活用水浮箱5、供水泵供应；

集装箱宿舍29内安装有高低床41、小桌椅42、衣柜43、洗衣机37、淋浴室38、马桶39、洗面盆40。

集装箱厨房25内安装有炉灶45、消毒柜46、空调机47、冰箱48、蒸烤箱49、洗菜盆50、热水器51。

集装箱餐厅27内安装有餐桌椅44。

集装箱控制室内安装有控制柜30。

集装箱办公室26内安装有工作台52、办公桌椅53、洗手盆36。

生活设施所需的生活用水由生活用水浮箱5、供水泵57供应。

以上所述的具体实施例，对本发明的目的、技术方案和有益效果进行了进一步详细说明，应理解的是，以上所述仅为本发明的具体实施例而已，并不用于限制本发明，凡在本发明的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
