一种多通道超声基桩检测仪的制作方法

本实用新型涉及检测设备技术领域，具体为一种多通道超声基桩检测仪。

背景技术：

多通道超声基桩检测仪专为声波透射法检测基桩完整性而制定，可扩展超声回弹综合法测强、不密实区和空洞检测和超声法裂缝深度检测等功能；多通道自循环功能一次提升即可完成混凝土灌注桩6个剖面的测试，相对于单剖面或一发双收测试的仪器，大大提高了检测效率。

目前，市场上现有的多通道超声基桩检测仪在使用的时候，其底部的支撑架只具备支撑多通道超声基桩检测仪的功能，而且在拆卸的时候很不方便，不能够根据需求来调节检测的高度，这样导致了多通道超声基桩检测仪在使用的时候会有很多的不方便。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种多通道超声基桩检测仪，具备使多通道超声基桩检测仪的高度可以更好的调整等优点，解决了市场上现有的多通道超声基桩检测仪不能够调整高度的问题。

(二)技术方案

为实现上述使多通道超声基桩检测仪的高度可以更好的调整目的，本实用新型提供如下技术方案：一种多通道超声基桩检测仪，包括检测仪本体，所述检测仪本体的底部固定连接有支撑板，所述支撑板上设置有第一螺纹杆，所述第一螺纹杆的一端与旋转帽的一侧固定连接，所述第一螺纹杆的另一端依次穿过支撑板和支撑座并与第一轴承的内壁固定连接，所述第一轴承固定连接在固定板的一侧，所述固定板固定连接在检测仪本体的底部，所述支撑座的底部与活动杆的一端固定连接，所述活动杆的另一端插入活动槽的内部并与活动槽活动连接，所述活动槽开设在底座的顶端，所述底座的上表面开设有空槽，所述空槽内壁的一侧固定连接有第二轴承，所述第二轴承的内壁与第二螺纹杆的一端固定连接，所述第二螺纹杆的表面与螺纹套的内壁螺纹连接，所述螺纹套的表面与摆杆的一端固定连接，所述摆杆的另一端与活动轴的表面活动连接，所述活动轴固定连接在检测仪本体的底部，所述第二螺纹杆的另一端穿过底座并与旋转把手的一侧固定连接。

优选的，所述支撑座的顶部通过卡块与卡槽的内部卡接，所述卡槽开设在检测仪本体的底部。

优选的，所述底座的底部固定连接有平衡座。

优选的，所述螺纹套的数量有两个，且两个螺纹套的螺纹方向相反。

优选的，所述摆杆的数量有两个，且两个摆杆以活动轴为对称轴对称设置。

优选的，所述支撑座和活动杆的数量均有两个，且两个支撑座和活动杆均以检测仪本体的中轴线为对称轴对称设置。

(三)有益效果

与现有技术相比，本实用新型提供了一种多通道超声基桩检测仪，具备以下有益效果：

1、该多通道超声基桩检测仪，通过空槽、第二轴承、第二螺纹杆、螺纹套、摆杆、活动轴和旋转把手的设置，使多通道超声基桩检测仪在使用的时候可以更好的进行高度的调整，解决了市场上现有的多通道超声基桩检测仪不能够调整高度的问题，从而使多通道超声基桩检测仪可以根据使用的需求来调整高度，这样使多通道超声基桩检测仪使用的更方便。

2、该多通道超声基桩检测仪，通过支撑板、第一螺纹杆、旋转帽、支撑座、第一轴承和固定板的设置，使多通道超声基桩检测仪底部的支撑架可以拆卸的更方便，这样可以使多通道超声基桩检测仪在使用完成后可以更方便的存放。

附图说明

图1为本实用新型局部剖面结构示意图；

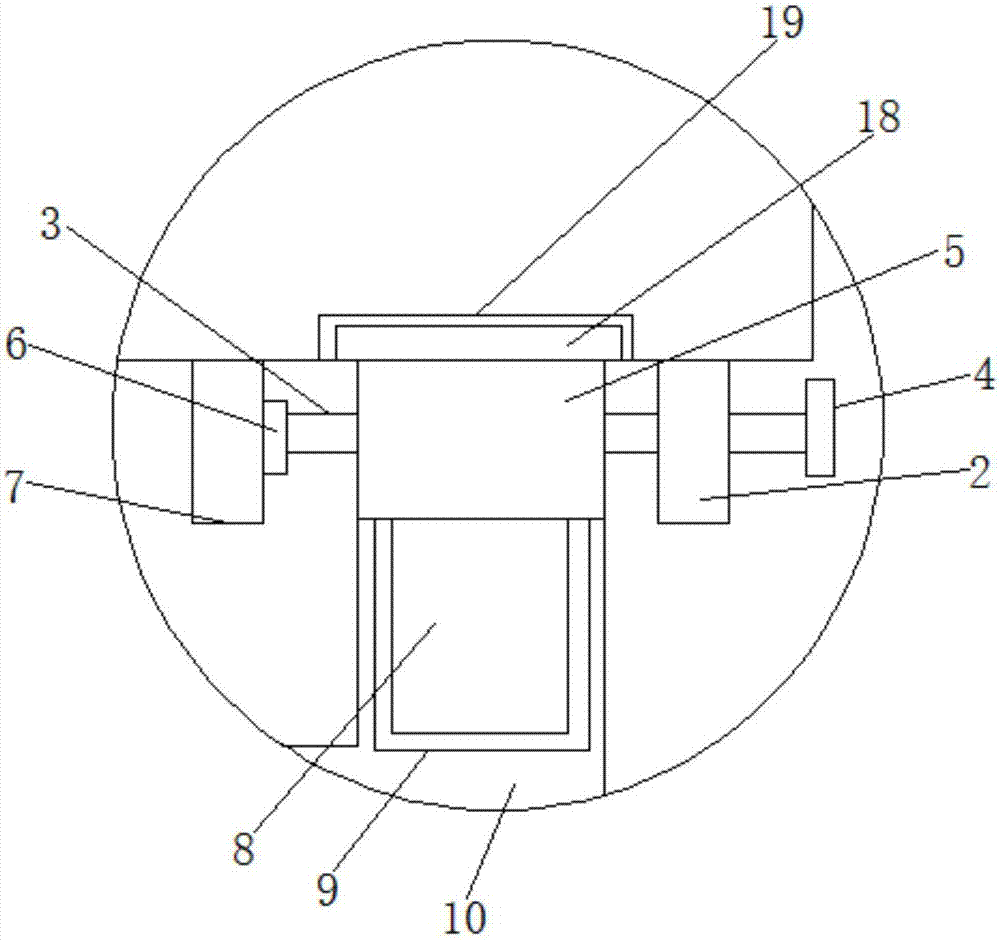

图2为本实用新型图1的A处放大结构示意图。

图中：1检测仪本体、2支撑板、3第一螺纹杆、4旋转帽、5支撑座、6第一轴承、7固定板、8活动杆、9活动槽、10底座、11空槽、12第二轴承、13第二螺纹杆、14螺纹套、15摆杆、16活动轴、17旋转把手、18卡块、19卡槽、20平衡座。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种多通道超声基桩检测仪，包括检测仪本体1，检测仪本体1的底部固定连接有支撑板2，支撑板2上设置有第一螺纹杆3，第一螺纹杆3的一端与旋转帽4的一侧固定连接，第一螺纹杆3的另一端依次穿过支撑板2和支撑座5并与第一轴承6的内壁固定连接，支撑座5的顶部通过卡块18与卡槽19的内部卡接，卡槽19开设在检测仪本体1的底部，通过卡块18和卡槽19的设置，使支撑座5可以更好的固定，第一轴承6固定连接在固定板7的一侧，固定板7固定连接在检测仪本体1的底部，通过支撑板2、第一螺纹杆3、旋转帽4、支撑座5、第一轴承6和固定板7的设置，使多通道超声基桩检测仪底部的支撑架可以拆卸的更方便，这样可以使多通道超声基桩检测仪在使用完成后可以更方便的存放，支撑座5的底部与活动杆8的一端固定连接，支撑座5和活动杆8的数量均有两个，且两个支撑座5和活动杆8均以检测仪本体1的中轴线为对称轴对称设置，活动杆8的另一端插入活动槽9的内部并与活动槽9活动连接，通过活动杆8和活动槽9的设置，使检测仪本体1可以更好的调整高度，活动槽9开设在底座10的顶端，底座10的底部固定连接有平衡座20，底座10的上表面开设有空槽11，空槽11内壁的一侧固定连接有第二轴承12，第二轴承12的内壁与第二螺纹杆13的一端固定连接，第二螺纹杆13的表面与螺纹套14的内壁螺纹连接，螺纹套14的数量有两个，且两个螺纹套14的螺纹方向相反，螺纹套14的表面与摆杆15的一端固定连接，摆杆15的另一端与活动轴16的表面活动连接，摆杆15的数量有两个，且两个摆杆15以活动轴16为对称轴对称设置，活动轴16固定连接在检测仪本体1的底部，第二螺纹杆13的另一端穿过底座10并与旋转把手17的一侧固定连接，通过空槽11、第二轴承12、第二螺纹杆13、螺纹套14、摆杆15、活动轴16和旋转把手17的设置，使多通道超声基桩检测仪在使用的时候可以更好的进行高度的调整，解决了市场上现有的多通道超声基桩检测仪不能够调整高度的问题，从而使多通道超声基桩检测仪可以根据使用的需求来调整高度，这样使多通道超声基桩检测仪使用的更方便。

综上所述，该多通道超声基桩检测仪，通过空槽11、第二轴承12、第二螺纹杆13、螺纹套14、摆杆15、活动轴16和旋转把手17的设置，使多通道超声基桩检测仪在使用的时候可以更好的进行高度的调整，解决了市场上现有的多通道超声基桩检测仪不能够调整高度的问题，从而使多通道超声基桩检测仪可以根据使用的需求来调整高度，这样使多通道超声基桩检测仪使用的更方便，通过支撑板2、第一螺纹杆3、旋转帽4、支撑座5、第一轴承6和固定板7的设置，使多通道超声基桩检测仪底部的支撑架可以拆卸的更方便，这样可以使多通道超声基桩检测仪在使用完成后可以更方便的存放。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
