预制装配式凹凸组合桩的制作方法

本实用新型涉及一种组合桩，具体是预制装配式凹凸组合桩，属于土木工程基坑工程技术领域。

背景技术：

预制桩，是在工厂或施工现场制成的各种材料、各种形式的桩（如木桩、混凝土方桩、预应力混凝土管桩、钢桩等），用沉桩设备将桩打入、压入或振入土中。中国建筑施工领域采用较多的预制桩主要是混凝土预制桩和钢桩两大类。混凝土预制桩能承受较大的荷载、坚固耐久、施工速度快，是广泛应用的桩型之一，但其施工对周围环境影响较大，因此如何改善预制混凝土桩在施工过程中对周围环境产生的影响具有极其重要的意义。

此外，在地下水位较深的地区，相邻预制混凝土桩间容易出现渗水甚至漏水现象。因此，如何在已有预制装配式混凝土桩的基础之上，在保证施工安全的前提下，改善其性能并进一步推广应用具有重要的实际意义。

技术实现要素：

根据现有技术的不足，提供预制装配式凹凸组合桩，采用涉水助沉的施工方式方式，在已有技术的基础上、保证施工安全的前提下降低施工成本同时降低对周围环境的影响。

本实用新型按以下技术方案实现：

预制装配式凹凸组合桩，包括多个凹形桩和多个凸形桩，所述凹形桩由方形桩体Ⅰ和锥形桩尖Ⅰ组成，所述锥形桩尖Ⅰ固定在方形桩体Ⅰ底面或者两者一体成型，所述方形桩体Ⅰ任一侧面的中间处设有凹陷槽Ⅰ，该凹陷槽Ⅰ上端延伸到方形桩体Ⅰ的顶面，凹陷槽Ⅰ下端延伸到方形桩体Ⅰ的底面；所述凸形桩由方形桩体Ⅱ和锥形桩尖Ⅱ组成，所述锥形桩尖Ⅱ固定在方形桩体Ⅱ底面或者两者一体成型，所述方形桩体Ⅱ任一侧面的中间处设有凹陷槽Ⅱ，该凹陷槽Ⅱ上端延伸到方形桩体Ⅱ的顶面，凹陷槽Ⅱ下端延伸到方形桩体Ⅱ的底面，在与有凹陷槽Ⅱ的侧面相对应的方形桩体Ⅱ侧面的中间处设有凸出块，该凸出块上端延伸到方形桩体Ⅱ的顶面，凸出块下端延伸到方形桩体Ⅱ的底面。

优选的是，所述方形桩体Ⅰ与方形桩体Ⅱ的高度相同。

优选的是，所述方形桩体Ⅰ的横截面尺寸与方形桩体Ⅱ的横截面尺寸相同。

优选的是，所述方形桩体Ⅰ的横截面尺寸长为450mm-800mm，宽为450mm-800mm。

优选的是，所述凹陷槽Ⅰ的横截面尺寸与凸出块和凹陷槽Ⅱ的横截面尺寸均相同。

优选的是，所述凸出块的横截面形状呈尖状，其尖端角度为45°。

优选的是，所述凸出块的横截面边长为方形桩体Ⅱ的横截面边长的1/3。

优选的是，所述凸出块上设有一个自上而下贯通整个凸出块的预留孔。

优选的是，所述预留孔的横截面内径为40-120mm。

本实用新型有益效果：

（1）与现有技术相比，本实用新型预制装配式凹凸组合桩通过在凸出块位置预留预留孔注浆的方式实现桩与桩之间的填缝，有效阻隔水体的浸入，将维护桩的安全系数大大提高；与此同时，预留孔兼做射水助沉孔和桩体安全变形监测孔使用，大大降低了施工和使用过程中的成本。

（2）与传统的预制混凝土桩相比，本实用新型预制装配式凹凸组合桩采用静压和射水助沉相结合的施工方式，有效减小了对周围环境的影响；采用间隔施工的方式，在不增加施工成本的前提下有效的缩短了施工工期。

附图说明

图1是本实用新型凹形桩的横截面图；

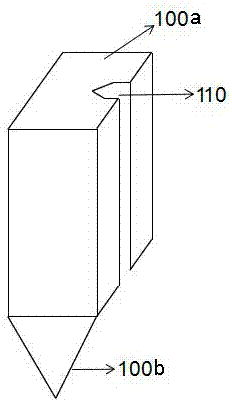

图2是本实用新型凹形桩的立体图；

图3是本实用新型凸形桩的横截面图；

图4是本实用新型凸形桩的立体图；

图5是利用本实用新型预制装配式凹凸组合桩的一种优选基坑支护横截面图；

图6是利用本实用新型预制装配式凹凸组合桩的一种优选基坑支护立体图。

图中：100、凹形桩，100a、方形桩体Ⅰ，100b、锥形桩尖Ⅰ，110、凹陷槽Ⅰ，200、凸形桩，200a、方形桩体Ⅱ，200b、锥形桩尖Ⅱ，210、凸出块，220、凹陷槽Ⅱ，230、预留孔。

具体实施方式

以下结合附图，通过具体实施例对本实用新型作进一步的说明。

如图1至图4所示，预制装配式凹凸组合桩，包括多个凹形桩100和多个凸形桩200，凹形桩100和凸形桩200在施工时表面均涂有减阻剂，且预制时所使用的混凝土参有符合设计要求的防水剂。

凹形桩100由方形桩体Ⅰ100a和锥形桩尖Ⅰ100b组成，锥形桩尖Ⅰ100b固定在方形桩体Ⅰ100a底面或者两者一体成型，方形桩体Ⅰ100a任一侧面的中间处设有凹陷槽Ⅰ110，该凹陷槽Ⅰ110上端延伸到方形桩体Ⅰ100a的顶面，凹陷槽Ⅰ110下端延伸到方形桩体Ⅰ100a的底面。

凸形桩200由方形桩体Ⅱ200a和锥形桩尖Ⅱ200b组成，锥形桩尖Ⅱ200b固定在方形桩体Ⅱ200a底面或者两者一体成型，方形桩体Ⅱ200a任一侧面的中间处设有凹陷槽Ⅱ220，该凹陷槽Ⅱ220上端延伸到方形桩体Ⅱ200a的顶面，凹陷槽Ⅱ220下端延伸到方形桩体Ⅱ200a的底面，在与有凹陷槽Ⅱ220的侧面相对应的方形桩体Ⅱ200a侧面的中间处设有凸出块210，该凸出块210上端延伸到方形桩体Ⅱ200a的顶面，凸出块210下端延伸到方形桩体Ⅱ200a的底面。

方形桩体Ⅰ100a与方形桩体Ⅱ200a的高度相同。凹形桩100和凸形桩200的总高度均为8m。方形桩体Ⅰ100a的横截面尺寸与方形桩体Ⅱ200a的横截面尺寸相同。方形桩体Ⅰ100a的横截面尺寸长为450mm，宽为450mm。凹陷槽Ⅰ110的横截面尺寸与凸出块210和凹陷槽Ⅱ220的横截面尺寸均相同。凸出块210的横截面边长为150mm。凸出块210的横截面形状呈尖状，其尖端角度为45°。凸出块210上设有一个自上而下贯通整个凸出块210的预留孔230。预留孔230的横截面内径为80mm，预留孔230兼备涉水助沉孔、测斜孔和注浆孔的功能。

如图5和图6所示，结合利用本实用新型预制装配式凹凸组合桩的基坑支护横截面图和主视图说明采用本实用新型的施工顺序：凹形桩100和凸形桩200工厂预制、运输---技术准备、人员准备、物资准备---测量放线---凹形桩100和凸形桩200均匀涂抹减阻剂---采用静压和射水助沉相结合的方式施工中心位置的凸形桩200---依次施工左右相邻位置的凹形桩100---重复上述步骤、按照从中心向四周的施工顺序施工其余维护凹形桩100和凸形桩200直至形成封闭的支护结构整体---预留孔230注浆---基坑开挖---预留孔变形监测---挖至设计标高后浇筑垫层和底板---施工主体结构---回填---拔出预制凹形桩100和凸形桩200回收利用。

本实用新型预制装配式凹凸组合桩将凹形桩和凸形桩有效组合，通过在凸形桩的凸出块位置留有预留孔注浆的方式形成密闭整体组合形式，整体刚度较好；待主体结构施工完毕后可完全回收利用，极大的降低了施工成本、缩短了施工工期、有效的减小了施工时对周围环境的影响。

以上所述，只是本实用新型的有效实施例，并不是对本实用新型作任何限制，所有根据本实用新型预制装配式凹凸组合桩技术、结构实质对上述实施例所作的任何简单修改、变更以及等效结构变化，都属于本实用新型预制装配式凹凸组合桩技术方案的保护范围。
