一种重竹护栏的制作方法

本实用新型属于保护护栏，特别涉及一种重竹护栏。

背景技术：

我国是世界上竹子资源最为丰富的国家，近年来，随着世界木材资源的逐渐匮乏，合理有效地利用木材和竹材资源显得越来越重要。

竹木材料合理利用的一个途径就是材料重组和复合，在现有技术中，用于建筑、装饰等领域的主要重组竹技术有竹篾重组技术、竹纤维增强复合材料制造技术、竹方重组技术、小径竹重组技术、竹材弧形重组技术等。重组竹近年来开发成功的一种提高竹材利用率的竹产品，目前主要用于制造地板，也有部分用于制造家具。

此外，重组竹材根据加工成型工艺的不同分为冷压重组竹和热压重组竹，其中，冷压重组竹一般150-300mm后、2-2.5m长，由于设备制造等原因，长度难以大幅度延长；热压重组竹长度可达5m以上，一般厚度为32mm，因传热限制，厚度难以提高，难以直接用作柱子，如层压胶合，材料利用不尽合理，热压时同样存在传热限制的问题。因此，如何将重组竹材根据使用领域进行拼接使用，扩大应用领域，提高竹材的利用率，减轻竹材的重量成为当下亟待解决的问题。

授权公告号为CN202264271U的专利公开了一种空心重组竹柱，属于竹材加工利用技术领域，其包括呈长方体结构的重组竹板材，所述的重组竹板材首尾通过拼接或榫接，同时通过粘结构成中空结构的方形柱状体结构，其具有结构简单，设计合理的特点，表现在：一方面减轻重量，通过采用空心结构提高了材料的利用率；其二结合方便可靠，空心梁的结合方式，均在结合面施胶，分为拼接、榫槽结合、圆棒榫结合三种，提高了材料利用率。

授权公告号为CN204252639U的专利提供了一种重组竹拼装篱笆护栏，包括支撑架、横板组件和连接支座，所述横板组件包括重组竹横板及固定连接在重组竹横板两端的端部支座，所述连接支座套接在支撑架上，连接支座为六面体主体，每一个外平面上设置一个连接凸台，连接凸台上设有卡接槽，连接支座的中心为一个六边形通孔，所述支撑架由六边形的立柱及固定连接于立柱下端的底座构成，所述横板组件通过其两端设置的端部支座插接于连接凸台上设置的卡接槽。

但是，公告号为CN202264271U现有技术采用的是直角榫或方形榫槽将两组重组竹板材进行首尾拼接，然而，这种直角榫或方形榫槽拼接方式，两组首尾拼接重组竹板材之间的连接榫扣并不牢固，以致必须通过在结合处施以胶黏剂进行补强胶合，失去了榫扣牢固连接的意义，同时施加的胶黏剂增加了污染物成份，降低了板材的生态友好性与环保性，限制了榫型结构后期材料可能变形产生的变化。而公告号为CN204252639U的现有技术主要在于篱笆护栏的组件即支撑架、横板组件和连接支座之间的拼装技术，未提出作为支撑架、横板组件基材的重组竹材的构件及其连接的问题。

基于前述原因，本实用新型提供一种重竹护栏，不但可实现两组重组竹材之间的牢固连接，而且实现板材的快捷榫扣连接，避免了螺钉的使用；同时，榫型结构保障了后期材料可能变形产生的变化；此外，中空结构方形柱状重竹型材降低重组竹材的重量，降低成本，提高重组竹材资源的利用率。

技术实现要素：

本实用新型的目的就是为提供一种新型的重竹护栏，所述重竹护栏的构件为中空方形重竹柱体，而所述中空方形重竹柱体采用预制的榫扣结构，不但可实现中空方形重竹柱体构件之间的快捷榫扣牢固连接，而且避免了螺钉的使用，榫型结构保障了后期材料可能变形产生的变化；降低重组竹材的重量，降低成本，提高重组竹材资源的利用率。

为了实现上述目标，采用的技术方案为：本实用新型所述的一种重竹护栏包括立柱、横栏及分栏，其结构特点为所述立柱、横栏为中空方形重竹柱体，所述中空方形重竹柱体由两组公榫重竹板材、两组母榫重竹板材经凹凸配合榫扣结构榫接而成。

所述榫扣结构由呈凸出状的榫头与呈凹状且与凸出状的榫头相匹配的榫槽构成，所述榫头设置于公榫重竹板材的两边纵向边缘上，所述榫槽设置于母榫重竹板材的两边纵向边缘上。

所述榫扣结构采用45°斜插式榫扣、双层榫扣、搭扣式榫扣、拉链式榫扣、长舌式榫扣或三维立体斜槽榫扣的其中之一种，其中所述榫扣结构优选为三维立体斜槽榫扣。

所述榫槽、榫头呈等腰梯形状或其中一个底角为45°的直角梯形状，其中所述榫槽、榫头优选底角为45°的直角梯形状。

所述中空方形重竹柱体包括中空正方体型重竹柱体与中空长方体型柱状重竹柱体。

所述重竹板材包括冷压重竹板材、热压重竹板材。

作为进一步的优选方案，所述重竹护栏还包括所述分栏为中空方形重竹柱体。

本实用新型实现的有益效果：本实用新型采用预制榫扣结构的中空方形重竹柱体构件，不但可实现中空方形重竹柱体构件之间的快捷榫扣牢固连接，而且避免了螺钉的使用，榫型结构保障了后期材料可能变形产生的变化；降低重组竹材的重量，降低成本，提高重组竹材资源的利用率，可完全替代现有室内外用于制造护栏、凉亭的防腐木或实木使用。因此，本实用新型具有很强的实用性，使用简单方便，具有较好的经济价值和社会价值。

附图说明

图1是本实用新型的一种护栏结构示意图。

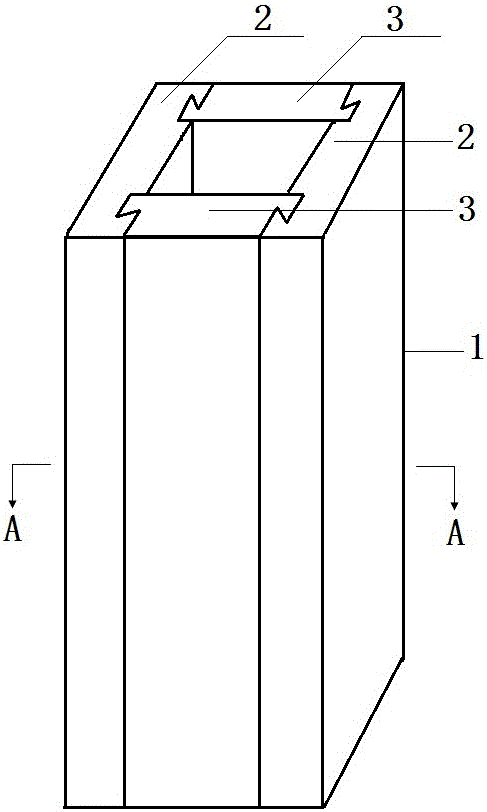

图2是一种中空柱状重竹型材的结构示意图。

图3是公榫重竹板材的结构示意图。

图4是母榫重竹板材的结构示意图。

图5是图2的中空柱状重竹型材的A-A剖视示意图。

图6是图3的公榫重竹板材的B-B剖视示意图。

图7是图4的母榫重竹板材的C-C剖视示意图。

图8是45°底角的直角梯形状的榫头结构示意图。

图9是45°底角的直角梯形状的榫槽结构示意图。

图中，1是中空方形重竹柱体，2是母榫重竹板材，3是公榫重竹板材，4是榫扣连接结构，41是榫头，42是榫槽，50是中空正方体形柱状重竹型材，60是中空长方体形柱状重竹型材，70是重竹分栏。

具体实施方式

为了对本实用新型作进一步的了解，现结合附图对其作具体的说明。

实施例1

如附图1至图9所示，本实施例的一种重竹护栏包括立柱50、横栏60及分栏70，立柱50垂直固定于是固定基座上，而上、下横栏60呈平行态固定安装于两个立柱50之间，且上、下横栏60的端部分别固定安装于立柱50内侧面的上、下固定点上，而分栏70呈竖直状以一定间距固定于上、下横栏60之间，其结构特点包括：

1）立柱50、横栏60为中空方形重竹柱体1，该中空方形重竹柱体1由两组公榫重竹板材3、两组母榫重竹板材2经凹凸配合榫扣结构4榫接而成。

2）榫扣结构4由呈凸出状的榫头41与呈凹状且与凸出状的榫头相匹配的榫槽42构成，其中榫头41设置于公榫重竹板材3的两边纵向边缘上，榫槽42设置于母榫重竹板材2的两边纵向边缘上，其中榫槽42、榫头41优选底角为45°的直角梯形状。

与实木、防腐木的护栏构件相比，本实施例所采用中空柱状重竹型材1作为护栏构件，避免了螺钉的使用，减轻材料重量，材料利用率高，同时降低了建设成本，具有既美观，又具有较高的硬度，优异的耐水性、阻燃性、耐候性及生态环境友好性等，经久耐用。

虽然本实用新型描述了具体的实施案例，但是，本实用新型的范围并不局限于上述具体实施例，在不脱离本实用新型实质的情况下，对本实用新型的各种变型、变化和替换均落入本实用新型的保护范围。
