带有倾斜吻合面的车位锁的制作方法

本实用新型涉及一种车位锁，更确切的说是一种带有倾斜吻合面的车位锁。

背景技术：

中国实用新型专利CN201520083885.6公开了一种车位锁，具有这样的特征，包括：车位锁本体，具有：挡板电机，固定在车位锁本体的内部；挡板传动齿轮，设置在车位锁本体的内部，具有传动螺纹，与挡板电机相连接，挡板电机带动挡板传动齿轮转动；挡板轴，设置在车位锁本体的内部，具有齿纹，与传动螺纹相啮合，挡板传动齿轮带动挡板轴转动；蓄电池，固定在车位锁本体的内部，与挡板电机相连接；开关，与挡板电机相连接，接通和断开挡板电机；以及挡板，设置在车位锁本体的外部，与挡板轴相固定，挡板轴带动挡板活动。但是这种车位锁的结构较为复杂，生产成本较高，不容易被用户所接受，自重较大，运输成本较高。

技术实现要素：

本实用新型主要是解决现有技术所存在的技术问题，从而提供一种结构简单，自重较轻，生产过程中产生的废料较少，生产成本较低，吻合面积大，局部压强较小，不容易被损坏，使用寿命较长的带有倾斜吻合面的车位锁。

本实用新型通过下述技术方案来解决现有技术中所存在的技术问题：

一种带有倾斜吻合面的车位锁，包括一底座、一挡架和一锁具，所述的底座包括一底板、一立柱和一第一锁鼻，所述的立柱的下端与所述的底板的中心相互垂直连接，所述的立柱的横截面为方形结构、顶端设置有和倾斜布置的第一坡面，所述的第一锁鼻与所述的第一坡面的上端相连接，所述的挡架包括一连接竖杆、一“冖”字形挡杆和一第二锁鼻，所述的连接竖杆与所述的“冖”字形挡杆相互垂直连接组成“巾”字形结构，所述的连接竖杆的下端设置有一第二坡面，所述的第二锁鼻与所述的第二坡面的上端相连接，所述的第一坡面的下端与所述的第二坡面的下端铰接，所述的锁具与所述的第一锁鼻及所述的第二锁鼻组成可拆卸的连接结构。

作为本实用新型较佳的实施例，所述的底座还包括两个挡板，所述的挡板布置在所述的第一坡面的两端并且与所述的立柱固定连接。

本实用新型的带有倾斜吻合面的车位锁的优点是：结构简单，自重较轻，生产过程中产生的废料较少，生产成本较低，吻合面积大，局部压强较小，不容易被损坏，使用寿命较长。

附图说明

为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型的带有倾斜吻合面的车位锁的立体结构示意图；

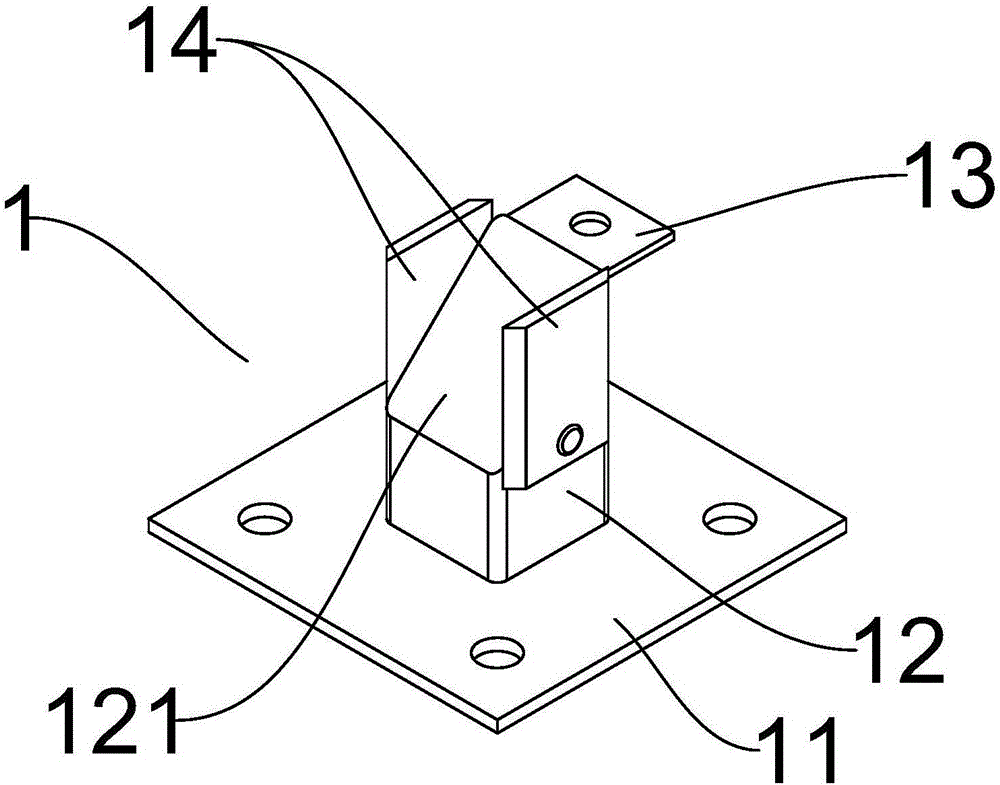

图2为图1中的底座的立体结构示意图；

图3为图1中的挡架的立体结构示意图

其中：

1、底座；11、底板；12、立柱；121、第一坡面；13、第一锁鼻；14、挡板；

2、挡架；21、连接竖杆；211、第二坡面；22、“冖”字形挡杆；23、第二锁鼻；

3、锁具。

具体实施方式

下面对本实用新型的优选实施例进行详细阐述，以使本实用新型的优点和特征能更易于被本领域技术人员理解，从而对本实用新型的保护范围做出更为清楚明确的界定。

本实用新型的带有倾斜吻合面的车位锁的优点是：结构简单，自重较轻，生产过程中产生的废料较少，生产成本较低，吻合面积大，局部压强较小，不容易被损坏，使用寿命较长。

如图1所示，一种带有倾斜吻合面的车位锁，包括一底座1、一挡架2和一锁具3，如图2所示，该底座1包括一底板11、一立柱12和一第一锁鼻13，该立柱12的下端与该底板11的中心相互垂直连接，该立柱12的横截面为方形结构、顶端设置有和倾斜布置的第一坡面121，该第一锁鼻13与该第一坡面121的上端相连接，如图3所示，该挡架2包括一连接竖杆21、一“冖”字形挡杆22和一第二锁鼻23，该连接竖杆21与该“冖”字形挡杆22相互垂直连接组成“巾”字形结构，该连接竖杆21的下端设置有一第二坡面211，该第二锁鼻23与该第二坡面211的上端相连接，该第一坡面121的下端与该第二坡面211的下端铰接，该锁具3与该第一锁鼻13及该第二锁鼻23组成可拆卸的连接结构。该立柱13和该连接竖杆21可以由一根方钢切割而成，同时形成该第一坡面121和该第二坡面211，减少生产过程中产生的废料，坡面结构还可以增加吻合面的面积，使局部的压强较小，有利于延长该带有倾斜吻合面的车位锁的使用寿命。

如图1、图2所示，该底座1还包括两个挡板14，该挡板14布置在该第一坡面121的两端并且与该立柱12固定连接。这两个挡板14可以在该挡架2受到左右两侧方向上的作用力时，能够保护该挡架2与该底座1的接头。

以上仅仅是本实用新型的部分实施方式的设计思路，在系统允许的情况下，本实用新型可以扩展为同时外接更多的功能模块，从而最大限度扩展其功能。

以上所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内。因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
