一种铲斗及带有该铲斗的挖掘机的制作方法

本实用新型涉及挖掘机设备领域，更具体地说，它涉及一种铲斗及带有该铲斗的挖掘机。

背景技术：

挖掘机，又称挖掘机械，又称挖土机，包括挖掘机主体、动臂、斗杆以及铲斗，挖掘的物料主要是土壤、煤、泥沙以及经过预松后的土壤和岩石，是用铲斗挖掘高于或低于承机面的物料，并装入运输车辆或卸至堆料场的土方机械，近几年工程机械的迅速发展，挖掘机得到了广泛应用，其已经成为工程建设中最主要的工程机械之一，铲斗作为挖掘机的重要组成部分，随着工程的迅速发展，对其要求也越来越高，由于铲斗具有一定的重量，在工作过程时，会将挖掘处的泥土沙石压实，不利于后续工程的进展。

针对上述问题，公开号为CN204994238U的中国专利公开了一种适用于树穴挖掘的挖掘机铲斗，其技术要点是:适用于树穴挖掘的挖掘机铲斗,包括铲斗本体，所述铲斗本体的底部外侧设有底齿，所述底齿固定或可拆卸的连接在所述铲斗本体上。

上述方案通过在铲斗底座设置固定或可拆卸的底齿，挖掘机铲斗挖掘完土后向上提升、铲斗转动，此时位于铲斗底部的底齿会将铲斗压平的土壤破开，解决了土壤被压实的问题，但是铲斗底座上的底齿为固定或可拆卸，由于施工对象存在不一致，当施工过程不需要底齿时，拆卸麻烦，会影响到施工进程。

因此，需要设计一种新的方案来解决上述问题。

技术实现要素：

针对现有技术存在的不足，本实用新型的目的在于提供一种铲斗，通过控制器控制推动装置，当施工过程需要底齿时，推动装置将底齿伸出，当不需要底齿时，推动装置将底齿收入收纳槽内，实现不同工况对底齿的施工要求。

为实现上述目的，本实用新型提供了如下技术方案：一种铲斗，包括铲斗底座、挖掘刀板、连接部位以及位于铲斗底座两侧的挡板，所述铲斗底座设置有收纳槽，所述收纳槽内固定设置有安装架，所述安装架上设置有推动装置，所述推动装置设置有活动端，所述活动端连接有底齿，所述推动装置连接有控制器。

通过采用上述技术方案，铲斗底座设置有收纳槽，收纳槽内固定设置有安装架，安装架上设置有推动装置，推动装置设置有活动端，活动端连接有底齿，推动装置连接有控制器，当挖掘机挖掘的对象为泥土沙石等小颗粒物质时，通过控制器控制推动装置，推动装置推动底齿位于铲斗底座，铲斗挖掘完泥土沙石后向上提升、铲斗转动，此时底齿会将铲斗压平的泥土沙石破开，加快施工进程，当挖掘机挖掘的对象为大颗粒砂石时，推动装置将底齿放置在收纳槽内，避免了位于铲斗底座的底齿给施工过程带来不便，影响到施工进程。

本实用新型进一步设置为：所述推动装置为双作用气缸以及支撑轴，所述双作用气缸包括缸筒、上端盖、下端盖、活塞以及活塞杆，所述活塞杆连接有轴套，所述轴套连接支撑轴与活塞杆，所述收纳槽内设置有气箱，所述气箱上设置有第一气量控制阀以及第二气量控制阀，所述第一气量控制阀与上端盖连接，所述第二气量控制阀与下端盖连接，所述控制器分别与第一气量控制阀以及第二气量控制阀连接。

通过采用上述技术方案，推动装置为双作用气缸以及支撑轴，双作用气缸包括缸筒、上端盖、下端盖、活塞以及活塞杆，活塞杆连接有轴套，轴套连接支撑轴与活塞杆，收纳槽内设置有气箱，气箱上设置有第一气量控制阀以及第二气量控制阀，气箱与气缸连接，第一气量控制阀与上端盖连接，第二气量控制阀与下端盖连接，控制器分别与第一气量控制阀以及第二气量控制阀连接，当挖掘机挖掘的对象为泥土沙石等小颗粒时，通过控制器，控制打开气箱上的第一气量控制阀，气箱内的气体通过第一气量控制阀连接的上端盖进入缸筒，双作用气缸推动支撑轴，使底齿位于铲斗底座位置，满足施工过程的要求，当施工完毕或挖掘对象为大颗粒砂石，不需要底齿时，关闭第一气量控制阀，打开第二气量控制阀，气箱中的气体通过第二气量控制阀连接的下端盖进入缸筒，使双作用气缸中的活塞杆带动支撑轴收缩，将底齿放置在收纳槽中，避免给施工过程带来不便。

本实用新型进一步设置为：所述推动装置为电动推杆以及支撑轴，所述电动推杆包括电机以及壳体，所述壳体包括弹簧座、弹簧外套、位于弹簧外套内的压缩弹簧以及连接弹簧外套的销孔，所述销孔与支撑轴连接，所述电机与控制器连接。

通过采用上述技术方案，推动装置为电动推杆以及支撑轴，电动推杆包括电机以及壳体，壳体包括弹簧座、弹簧外套、位于弹簧外套内的压缩弹簧以及连接弹簧外套的销孔，销孔与支撑轴连接，电机与控制器连接，当挖掘施工过程中需要底齿时，控制控制器，打开电机开关，电机推动弹簧座使弹簧外套内的压缩弹簧压缩，推动连接在销孔上的支撑轴，使固定块上的底齿位于铲斗底座，满足施工要求，当施工完毕后，关闭电机，被压缩的压缩弹簧由于自身弹力恢复原始状态，带动连接在销孔上的支撑轴收缩，将底齿放置在收纳槽内。

本实用新型进一步设置为：所述支撑轴至少有一个，一个支撑轴对应一个推动装置。

通过采用上述技术方案，支撑轴至少有一个，一个支撑轴对应一个推动装置，支撑轴为固定块传递推动装置提供的动力，支撑轴可以使固定块在施工过程受力得到平衡，确保固定块上的底齿在工作过程中拥有足够的支撑力得以更好的施工，提高底齿将泥土沙石破开的效果。

本实用新型进一步设置为：所述铲斗底座设置有与固定块大小相适配的开口。

通过采用上述技术方案，铲斗底座设置有与固定块大小相适配的开口，当挖掘机挖掘对象为泥土沙石等物质时，推动装置推动支撑轴推动底齿位于铲斗底座位置，避免在施工过程中泥土沙石等小颗粒物质进入收纳槽，造成收纳槽堵塞，影响施工进度。

本实用新型进一步设置为：所述挖掘刀板上包括有斗齿，所述斗齿固定或可拆的安装在挖掘刀板上。

通过采用上述技术方案，挖掘刀板上包括有斗齿，斗齿固定或可拆的安装在挖掘刀板上，当铲斗挖掘完泥土沙石后向上提升、铲斗转动，将泥土沙石压实，挖掘刀板上的斗齿更好的深入到所需挖掘的对象中，提高挖掘机挖掘的效率，当挖掘机所需挖掘的对象不需要斗齿时，可以将斗齿从挖掘刀板上拆下，满足不同施工对象对挖掘刀板的要求，当斗齿在施工过程中磨损不能用时，便于拆下更换。

本实用新型同时提供一种带有该铲斗的挖掘机，通过驾驶人员根据施工对象，控制控制器，控制器控制推动装置，快速实现底齿的伸缩，操作简便，加快施工进度。

为实现上述目的，本实用新型提供了如下技术方案：一种挖掘机，包括上述任一技术方案所包含的一种铲斗。

通过上述技术方案，通过控制器控制推动装置，当需要底齿时，控制器控制推动装置直接将底齿推出，当不需要底齿时，推动装置将底齿放置收纳槽内，达到满足不同施工对象的要求，操作方便，避免了拆卸麻烦的问题。

进一步设置是：包括机架、位于机架上的驾驶室、连接机架的连接臂以及支撑臂，其特征在于：所述控制器安装于驾驶室内，所述支撑臂与所述连接部位连接。

通过采用上述技术方案，驾驶室设置有控制器，便于驾驶人员在施工过程中根据施工对象，通过控制器控制推动装置，推动装置控制底齿的位置，快速满足施工要求，支撑臂与连接部位连接，当挖掘机在施工时，使铲斗挖掘过程稳固，便于挖掘机挖掘操作。

与现有技术相比本实用新型具有下述优点：

其一，铲斗底座设置有收纳槽，收纳槽内固定安装有安装架，安装架上安装有推动装置，推动装置设置有活性端，活性端连接有底齿，推动装置连接有控制器，通过控制器控制推动装置，推动装置推动使底齿位于铲斗底座，便于将铲斗压实的泥土沙石进行松散，不需要底齿时，通过控制器将其收进收纳槽里，便于操作，不会影响施工进度；

其二，支撑轴至少有一个，一个支撑轴对应一个推动装置，支撑轴作为传递动力的中间体，可以使固定块在施工过程受力得到平衡，确保固定块上的底齿在工作过程中拥有足够的支撑力得以更好的施工，提高底齿将泥土沙石破开的效果；

其三，铲斗底座设置有与固定块大小相适配的开口，避免施工过程中灰尘杂质颗粒进入到收纳槽中，造成收纳槽堵塞，影响收纳槽内装置的运行；

其四，挖掘刀板上包括有斗齿，斗齿固定或可拆的安装在挖掘刀板上，满足不同施工对象对挖掘刀板的要求，以及当斗齿磨损时，便于拆下更换。

附图说明

图1为实施例一的铲斗整体结构示意图，主要用于表现铲斗各部位之间的连接关系；

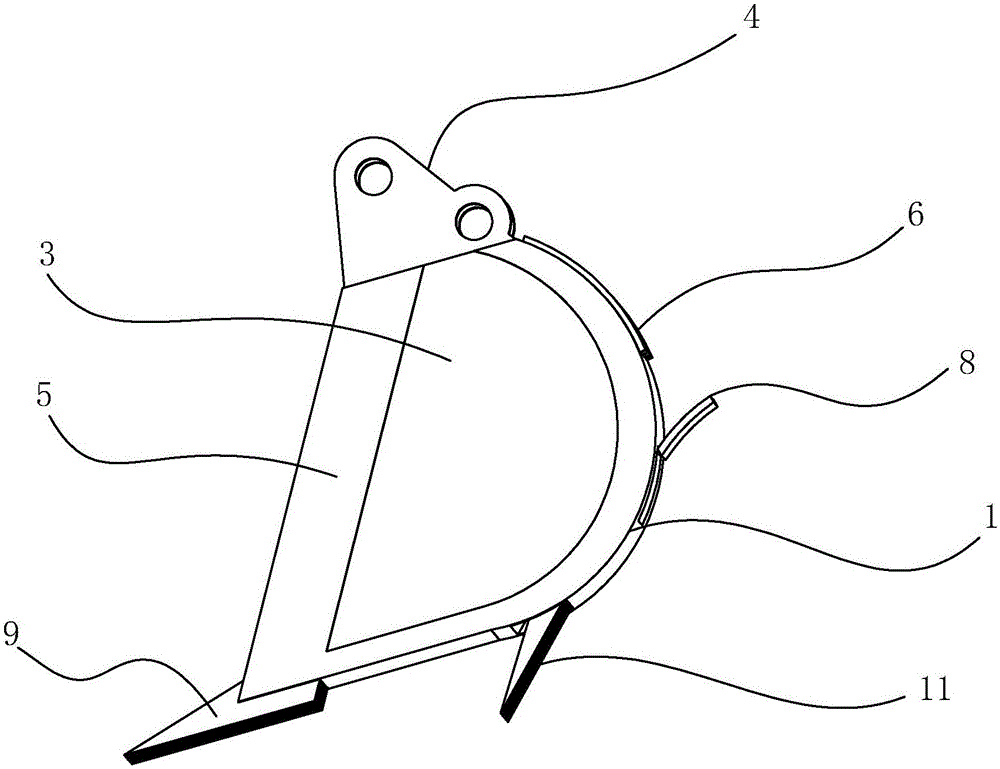

图2为实施例一的铲斗右视图，主要用于表现铲斗的侧面结构连接关系；

图3为实施例一的推动装置结构图，主要用于表现双作用气缸与底齿之间的连接关系；

图4为实施例二的推动装置结构图，主要用于表现电动推杆与底齿之间的连接关系；

图5为实施例三的挖掘机结构示意图，主要用于表现铲斗、机体、驾驶室、连接臂以及支撑臂之间的连接关系。

图中：1、铲斗底座；2、挖掘刀板；3、挡板；4、连接部位；5、加强筋；6、加强板；7、收纳槽；8、密封门；9、斗齿；10、安装孔；11、底齿；12、固定块；13、支撑轴；14、轴套；15、双作用气缸；16、气箱；17、活塞杆；18、第一气量调节阀；19、第二气量控制阀；20、上端口；21、下端口；22、安装架；23、电机；24、电动推杆；25、壳体；26、压缩弹簧；27、机架；28、驾驶室；29、连接臂；30、支撑臂。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

实施例一：一种铲斗，如图1和图2和图3所示，包括铲斗底座1、挖掘刀板2、连接部位4以及位于铲斗底座1两侧的挡板3，铲斗底座1设置有收纳槽7，收纳槽7设置有密封门8，收纳槽7内固定设置有安装架22，安装架22的安装方式可以为螺栓固定，也可以为焊接固定，安装架22上安装有推动装置，推动装置连接有控制器，推动装置包括双作用气缸15以及支撑轴13，双作用气缸15包括缸筒、上端盖20、下端盖21、活塞以及活塞杆17，活塞杆17连接有轴套14，轴套14连接支撑轴13与活塞杆17，收纳槽7内设置有气箱16，气箱16上设置有第一气量控制阀18以及第二气量控制阀19，第一气量控制阀18与上端盖20连接，第二气量控制阀19与下端盖21连接，控制器分别与第一气量控制阀18以及第二气量控制阀19连接，支撑轴13至少有一个，一个支撑轴13对应连接一个双作用气缸15，支撑轴13固定连接有固定块12，铲斗底座1设置有与固定块12大小相吻合的开口，固定块12上固定设置有底齿11，挖掘刀板2上包括有斗齿9，斗齿9固定或可拆的安装在挖掘刀板2上，斗齿9通过焊接或者螺栓连接在挖掘刀板2上，铲斗底座1与连接部位4连接处设置有加强板6，铲斗两侧挡板3上设置加强筋5。

本实用新型具体工作步骤如下:当挖掘机挖掘对象为泥土沙石等小颗粒物质时，驾驶人员控制控制器，控制器打开并控制气箱16上的第一气量控制阀18，使气箱16内的气体通过第一气量控制阀18连接的上端盖20进入缸筒内，驱动活塞杆17推动支撑轴13，活塞杆17与支撑轴13通过轴套14连接，提高连接的稳固性，双作用气缸15为连接在支撑轴13上的固定块12提供动力，使底齿11位于铲斗底座1，铲斗底座1设置有与固定块12大小相适配的开口，可以避免施工过程中的泥土沙石进入收纳槽7，造成收纳槽7的堵塞，可根据需要，安装或拆卸挖掘刀板2上的斗齿9，满足施工要求，当铲斗挖掘完泥土沙石后向上提升、铲斗转动，此时底齿9会将铲斗压平的泥土沙石破开，加快施工进程，铲斗底座1与连接部位4的加强板6以及挡板3两侧的加强筋5提高铲斗的使用寿命，当挖掘机挖掘的对象为大颗粒砂石时，驾驶人员通过控制驾驶室的控制器，关闭第一气量控制阀18，并打开第二气量控制阀19，使气箱16内的气体由第二气量控制阀19连接的下端盖20进入缸筒，活塞17带动支撑轴13收缩，将底齿11放置在收纳槽7内，操作简便，避免了位于铲斗底座1的底齿9给施工过程带来不便，影响到施工进程，施工完毕后，通过控制器关闭第二气量控制阀19，当双作用气缸15出现故障时，维修人员通过打开密封门8方便对其维修，避免影响到施工进程。

实施例二：一种铲斗，如图1和图2和图4所示，与实施例一不同点在于：推动装置包括电动推杆24以及支撑轴13，电动推杆24包括电机23和壳体25，壳体25包括弹簧座，弹簧外套，连接在弹簧外套上的销孔以及位于弹簧外套内的压缩弹簧26，电机23与控制器连接，当施工对象为泥土沙石等小颗粒物质时，通过控制控制器，打开电机23开关，电机23推动弹簧座，使压缩弹簧26压缩，推动与弹簧外套上的销孔连接的支撑轴13，使固定块12上的底齿9位于铲斗底座1，满足施工要求，当施工完毕不需要底齿9时，控制器将电机23关闭，被压缩的压缩弹簧26由于自身弹力，恢复原始状态，带动支撑轴13，使底齿9放置在收纳槽7中，不会影响到施工进度。

实施例三：一种挖掘机，如图5所示，包括机架27、位于机架27上的驾驶室28、连接机架27的连接臂29以及连接连接臂29的支撑臂30，驾驶室28安装有实施例一或实施例二中的控制器，支撑臂30与实施例一或实施例二中的连接部位4通过轴连接，当挖掘机进行施工时，驾驶人员根据施工要求，通过控制器控制推动装置，便于驾驶人员对挖掘机挖掘过程的操作，提高操作的方便性以及挖掘机挖掘过程的稳固性。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
