一种带有滚动式加长杆的阀门扳手的制作方法

本发明涉及石油、 化工、 冶炼等领域中经常使用的一种辅助工具， 尤其涉及到一种带有滚动式加长杆的阀门扳手。

背景技术：

在生产车间中，工作人员经常使用的一样工具就是 “F” 扳手， 开大闸门使用大的、 开小的阀门使用小的，不同型号的同种工具不仅使用的多，而且在使用上还有许多不方便的地方，比如两个 “夹头” 之间的距离不可调，卡口大小固定，遇到不同型号的阀门就需要更换适配的扳手，扳手手柄无法对现场情况进行长度的改变等情况。或是仪表工处理现场仪表压力及流量计时，在二次阀内漏时，需关闭一次阀，但一次阀大部分都在高处，需要登高部分需要搭设作业平台，给仪表作业带来不便。鉴于上述情况，就需要一种适应度高， 经济、高效的扳手来取代。

技术实现要素：

鉴于现有技术的缺陷，本发明提供的技术方案是一种带有滚动式加长杆的阀门扳手，其是利用套筒扳手手柄轴前端可调方向（顺时针和逆时针旋转）即滚动式，加长杆是利用鱼竿的可伸缩原理（可以自由伸缩长度），其原理将化工现场仪表工使用F扳手、套筒扳手、鱼竿可伸缩原理的相结合，此项工具能够满足在宽阔的空间高处的一次阀，无需登高，同时也大大降低了安全事故。

为达到上述目的，本发明提供的技术方案是一种带有滚动式加长杆的阀门扳手，其包括可伸缩扳手手柄、扳手转动部件和U型叉口结构，可伸缩扳手手柄上连接扳手转动部件，扳手转动部件输出轴与U型叉口结构连接，U型叉口结构平行于所述可伸缩扳手手柄所在平面。

所述可伸缩扳手手柄包括若干套筒，若干套筒的外径依次减小，若干套筒套装在一起，每个套筒下部外表面沿周向设置若干凸起锁点。

所述若干套筒中最下端的套筒上连接手持部分，所述手持部分上设置若干与手指相适应的下凹结构。

所述扳手转动部件为棘轮扳手转动部件，棘轮扳手转动部件上设置正反转切换按钮。

所述U型叉口结构包括连接套、连接杆、上部结构、下部结构和伸缩杆；连接套套装在输出轴上，连接套上设置连接杆，伸缩杆垂直安装在连接杆上，伸缩杆两端分别连接上部结构、下部结构。可随意调节叉口结构开度。

所述伸缩杆上设置刻度线。

本发明的有益效果：其原理将化工现场仪表工使用F扳手及套筒扳手原理的相结合，此项工具能够满足在宽阔的空间高处的一次阀，在不用开具登高票时使用，同时也大大降低了安全事故。

附图说明

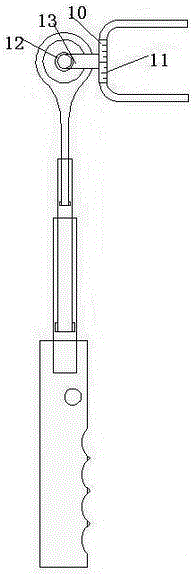

图1为本发明的结构示意图；

图2为调节伸缩杆后的结构示意图；

图中：1、扳手转动部件，2、套筒，3、凸起锁点，4、U型叉口结构，5、输出轴，6、手持部分，7、下凹结构，8、锁点调节按钮，9、正反转切换按钮，10、伸缩杆，11、刻度线，12、连接套，13、连接杆。

一种带有滚动式加长杆的阀门扳手，其包括可伸缩扳手手柄、扳手转动部件1和U型叉口结构4，可伸缩扳手手柄上连接扳手转动部件1，扳手转动部件输出轴5与U型叉口结构4连接，U型叉口结构4平行于所述可伸缩扳手手柄所在平面。

所述可伸缩扳手手柄包括若干套筒2，若干套筒2的外径依次减小，若干套筒2套装在一起，每个套筒2下部外表面沿周向设置若干凸起锁点3。

所述若干套筒2中最下端的套筒2上连接手持部分，所述手持部分6上设置若干与手指相适应的下凹结构，手持部分6上设置锁点调节按钮8。

所述扳手转动部件为棘轮扳手转动部件，棘轮扳手转动部件上设置正反转切换按钮9。

所述U型叉口结构包括连接套12、连接杆13、上部结构、下部结构和伸缩杆10；连接套12套装在输出轴上，连接套12上设置连接杆，伸缩杆10垂直安装在连接杆13上，伸缩杆10两端分别连接上部结构、下部结构。

所述伸缩杆上设置刻度线11。
