一种包装纸箱加工用碎屑遮蔽盖的制作方法

本发明涉及齿形纸加工设备技术领域，具体的说是一种包装纸箱加工用碎屑遮蔽盖。

背景技术：

纸箱内部填充物通常采用折形纸进行填充，折形纸形态类似齿状，因此也称齿形纸，齿形纸制成时为整片状态，需要采用切割装置将整片状态的齿形纸切割成条状，在切割过程中，割刀将齿形纸边缘处割成粉碎状，随着切割的进行，纸屑震动，散布到空中，影响工作环境卫生，采用抽风机抽风范围有限，不能针对纸屑集中区进行换气，因此需要一种新型的设备。

技术实现要素：

针对上述技术的缺陷，本发明提出一种包装纸箱加工用碎屑遮蔽盖。

一种包装纸箱加工用碎屑遮蔽盖，包括矩形框，所述矩形框下端面左右两侧部各固定一条沿矩形框走向设置的橡胶阻挡部，矩形框下端面前后两侧各设有一段毛刷阻挡条，所述毛刷阻挡条由竖直固定在矩形框下端面上的毛刷组成，所述矩形框上端面固定有顶盖，所述顶盖中部通有抽风机。

所述橡胶阻挡部为可沿竖直方向折叠式结构。

所述顶盖为四棱台状。

本发明的有益效果是：

本发明采用半密封的盖体将齿形纸上方盖住，并利用毛刷阻挡条将经过毛刷阻挡条的齿形纸清扫一边，被清扫扬起的纸屑振动至矩形框内，抽风机在矩形框内形成负压，然后将纸屑经过抽风机排除。利用橡胶阻挡部封住矩形框两侧，保证了矩形框内负压效果。

附图说明

下面结合附图和实施例对本发明进一步说明。

图1是本发明的立体图；

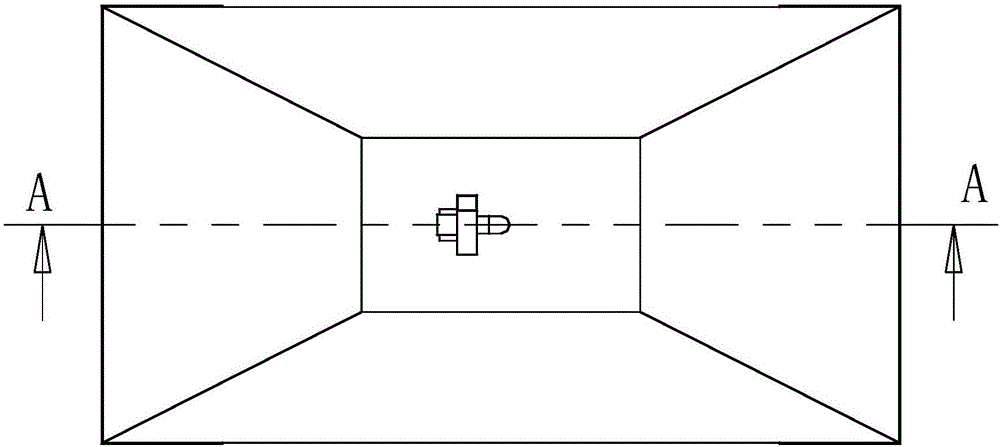

图2是本发明的俯视图；

图3是图2沿A-A剖视图。

具体实施方式

为了使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面对本发明进一步阐述。

如图1至图3所示，一种包装纸箱加工用碎屑遮蔽盖，包括矩形框1，所述矩形框1下端面左右两侧部各固定一条沿矩形框1走向设置的橡胶阻挡部2，矩形框1下端面前后两侧各设有一段毛刷阻挡条3，所述毛刷阻挡条3由竖直固定在矩形框1下端面上的毛刷组成，所述矩形框1上端面固定有顶盖4，所述顶盖4中部通有抽风机5。

所述橡胶阻挡部2为可沿竖直方向折叠式结构，适应矩形框1压紧力调整。

所述顶盖4为四棱台状，方便纸屑顺利流动。

使用时，齿形纸经过毛刷阻挡条3，被切割产生的纸屑和被毛刷阻挡条3扫出的纸屑被矩形框1密封，并经过抽风机5排出。
