一种铰接机构及门组件的制作方法

本发明涉及门技术领域，具体而言，涉及一种铰接机构及门组件。

背景技术：

传统的门的结构主要包含有一门框以及一利用铰链枢设于该门框上的门板，其中该门框的内缘并向内延伸有一贴抵缘，该贴抵缘于关门时可供门板抵靠，然而该门框与门板大多为木制品或金属制品，若关门时未刻意注意施力的大小，便会产生极大的噪音，尤其是在深夜或是家中有人在读书或睡眠时，这样的噪音是相当令人厌恶，甚至导致读书无法再继续专心或者是失眠；由于噪音容易使人心烦，上述的情形若发生在公共场所或是办公室，在不堪其扰的情形下，无形中会影响到办公室的人际关系，若发生于家庭中，有时甚至会演变成夫妻间口角的导火线。

因此，本发明人针对上述门结构的各项缺失及使用上地不便处，本着锲而不舍的精神与精益求精的目的，积极不断地思考与创新，并经长期的努力与试验，终于开发设计出本发明。

发明人在研究中发现，传统的位于门上的铰接机构至少存在以下缺点：

门本体在转动的时候，噪音大；

使用效果较差。

技术实现要素：

本发明的目的在于提供了一种铰接机构，改善现有技术的不足，其增设的磁性件能够有效的使两个铰接件之间的摩擦大大降低，使用过程中噪音较小，使用效果较佳。该结构设计合理，机构紧凑，制造成本低，市场应用潜力巨大。

本发明的另一目的在于提供了一种门组件，其包括上述提到的铰接机构，通过设置该铰接机构，该门组件的门本体在相对门框转动时，噪音较小，由于增设有磁性件，使得门本体和门框在相对转动时，相对摩擦更小，使用效果较佳。

本发明的实施例是这样实现的：

本发明的实施例提供了一种铰接机构，其包括相互铰接的第一铰接件和第二铰接件，第一铰接件绕转动轴心线可转动的连接于第二铰接件，第一铰接件设置有第一转动部，第二铰接件设置有第二转动部，第一转动部设置有转孔，转孔沿转动轴心线的方向延伸，第二转动部设置有用于穿设转孔的转杆，第一转动部为第一磁性件，第二转动部的靠近第一转动部的沿转动轴心线的一端设置有第二磁性件，第一磁性件的靠近第二磁性件的一端和第二磁性件的靠近第一磁性件的一端磁极相同。

具体的，由于增设有磁性件，两个铰接件在相对转动时，两个铰接件的摩擦较小，磨损较低，且在转动时，整个使用过程噪音较小，使用效果较佳。

可选的，第二转动部的靠近第一转动部的沿转动轴心线的另一端设置有第三磁性件，第一磁性件的靠近第三磁性件的一端和第三磁性件的靠近第一磁性件的一端磁极相反。

可选的，第一磁性件的靠近第二磁性件的一端为第一球状凸起。

可选的，铰接机构还包括缓冲组件，第一铰接件设置有第一凸起，第二铰接件设置有配合第一凸起的凹槽，缓冲组件包括盖合件和复位件，盖合件位于凹槽内且使凹槽形成封闭的腔体，盖合件可滑动的连接于凹槽的侧面，复位件的一端位于凹槽的槽底，复位件的另一端抵接盖合件，复位件令盖合件具有远离槽底的运动趋势，铰接机构具有第一凸起嵌设于凹槽内且使盖合件相对靠近槽底的第一状态，以及第一凸起脱离凹槽且盖合件相对远离槽底的第二状态。

可选的，在第二状态下，盖合件到槽底的距离等于凹槽的槽高。

可选的，第一凸起为凸条，第一铰接件绕转动轴心线可转动的连接于第二铰接件，第一凸起沿转动轴心线的方向延伸。

可选的，凹槽的侧面设置有滑槽，滑槽沿凹槽的槽高方向延伸，盖合件设置有配合滑槽的第二球状凸起。

可选的，凹槽的槽底设置有盲孔，缓冲组件还包括固定件，固定件嵌设于盲孔内，且与盲孔的底面固定连接，复位件的一端和固定件连接，复位件的另一端和盖合件连接，在第一状态下，盖合件贴合槽底。

本发明的实施例还提供了一种门组件，其包括门本体、门框和上述提到的铰接机构，第一铰接件位于门本体上，第二铰接件位于门框上，门框包括与第二铰接件交叉设置的第一门框，第一门框设置有台阶部，台阶部包括相对垂直的第一侧和第二侧，门本体设置有凹陷部，第一侧设置有配合凹陷部的第二凸起。

具体的，该门组件包括上述提到的铰接机构，通过设置该铰接机构，该门组件的门本体在相对门框转动时，噪音较小，有较好的缓冲效果，对门本体的磨损较小，门本体相对门框关闭后，整个结构的隔音效果较佳。

可选的，第二凸起为凸条，第二凸起沿第二侧的长度方向延伸。

与现有的技术相比，本发明实施例的有益效果是：

综上所述，由于增设有磁性件，两个铰接件在相对转动时，两个铰接件的摩擦较小，磨损较低，且在转动时，整个使用过程噪音较小，使用效果较佳。

附图说明

为了更清楚地说明本发明实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本发明的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

图1为本发明实施例1提供的第一种铰接机构的示意图；

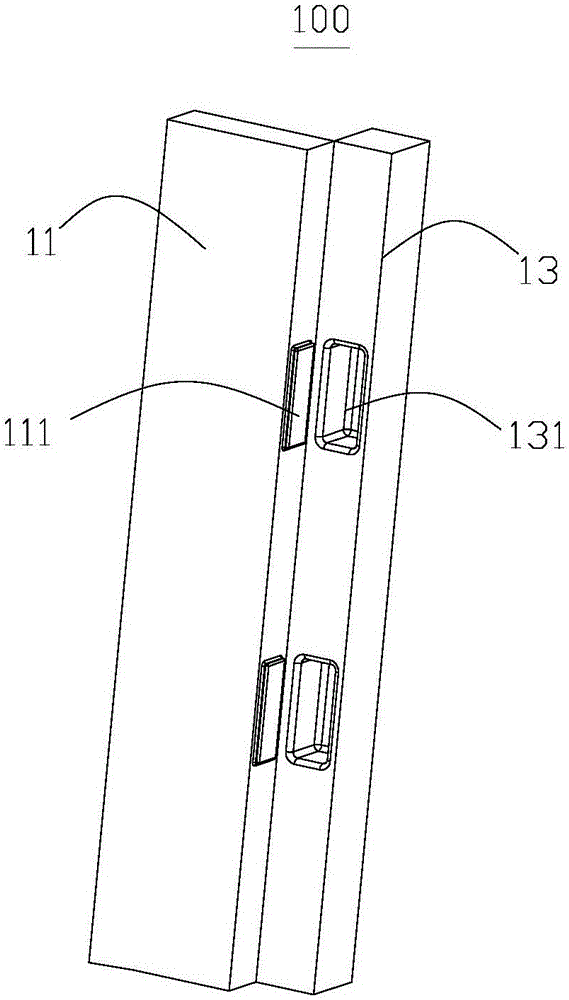

图2为本发明实施例2提供的第二种铰接机构的示意图；

图3为图2所示的缓冲组件的示意图；

图4为图3所示的滑槽的示意图；

图5为本发明实施例3提供的门组件的示意图；

图6为图5所示的台阶部的示意图。

图标：200-门组件；21-门本体；23-门框；100-铰接机构；11-第一铰接件；13-第二铰接件；15-缓冲组件；111-第一凸起；131-凹槽；151-盖合件；153-复位件；155-固定件；1311-滑槽；1313-盲孔；1511-第二球状凸起；110-第一转动部；1101-转孔；1103-第一球状凸起；1105-第三球状凸起；130-第二转动部；1301-转杆；1302-第二磁性件；1303-第三磁性件；211-凹陷部；231-台阶部；2311-第一侧；2313-第二侧；2310-第二凸起。

具体实施方式

为使本发明实施例的目的、技术方案和优点更加清楚，下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本发明一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本发明实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本发明的实施例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表示本发明的选定实施例。基于本发明中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本发明的描述中，需要说明的是，术语“上”、“下”、“左”、“右”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该发明产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本发明的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

实施例1

请参考图1，本实施例提供了一种铰接机构100，包括相互铰接的第一铰接件11和第二铰接件13。

第一铰接件11绕转动轴心线可转动的连接于第二铰接件13，第一铰接件11设置有第一转动部110，第二铰接件13设置有第二转动部130，第一转动部110设置有转孔1101，转孔1101沿转动轴心线的方向延伸，第二转动部130设置有用于穿设转孔1101的转杆1301，第一转动部110为第一磁性件，第二转动部130的靠近第一转动部110的沿转动轴心线的一端设置有第二磁性件1302，第一磁性件的靠近第二磁性件1302的一端和第二磁性件1302的靠近第一磁性件的一端磁极相同。

第一转动部110的靠近第二磁性件1302的一端和第二磁性件1302的靠近第一磁性件的一端磁极相同，以图1所示的位置进行介绍，也就是说，第一转动部110的下端和第二磁性件1302的上端的磁极相同，由于第一转动部110的下端和第二磁性件1302的上端的磁极相同，第一转动部110受到第二磁性件1302的上端对其施加的向上的力。因此，在第一铰接件11相对于第二铰接件13转动时，由于第一转动部110自身受到一个向上的外力作用，第一转动部110在转动时受到的摩擦力更小，产生的噪音更小，且操作者在使用时，手感较佳。

这里需要解释的是，该转杆1301可以由金属材料制成，包括钢铁、铜，也可以是其他硬度强度较高的复合材料制成。

可选的，第二转动部130的靠近第一转动部110的沿转动轴心线的另一端设置有第三磁性件1303，第一磁性件的靠近第三磁性件1303的一端和第三磁性件1303的靠近第一磁性件的一端磁极相反。

也就是说，第一转动部110的上端和第三磁性件1303的下端磁极相反，在具体使用时，该第一转动部110受到第三磁性件1303的下端对其施加的向上的力，在第一铰接件11相对于第二铰接件13转动时，由于该第一转动部110自身受到第三磁性件1303对其施加的向上的力，因此该第一转动部110在转动时，第一转动部110和第二磁性件1302的的相对摩擦力更小，产生的噪音更小。

这里需要说明的是，图中只是为了更好的解释该第一转动部110和第二转动部130的相对位置，并不代表安装位置，在具体的安装中，可以根据需要，对第一磁性件、第二磁性件1302和第三磁性件1303的磁极进行合理的设置。

可选的，第一磁性件的靠近第二磁性件1302的一端为第一球状凸起1103。

由于增设该第一球状凸起1103，使得第一转动部110和第二磁性件1302的相对摩擦更小，该第一转动部110的靠近第三磁性件1303的一端也可以设置成第三球状凸起1105。

可选的，该第二磁性件1302的靠近第一转动部110的一侧也设置有配合第一球状凸起1103的球状的凸起或槽。

可选的，该第三磁性件1303的靠近第一转动部110的一侧也设置有配合第三球状凸起1105的球状凸起或槽。

上述提到的磁性件可以是永磁体，也可以是电磁铁。该第一磁性件、第二磁性件1302和第三磁性件1303整体具有磁性；也可以是内部具有磁性，外部作为保护装置，避免磁铁直接接触其他结构，造成磨损。

根据本发明实施例提供的一种铰接机构100，铰接机构100的工作原理是：

若该第二磁性件1302和第三磁性件1303对第一转动部110施加向上的力适中，可以使第一转动部110处于第二磁性件1302和第三磁性件1303之间，在第一铰接件11相对于第二铰接件13转动时，主要克服第一转动部110和转杆1301之间的摩擦力。

若该第二磁性件1302和第三磁性件1303对第一转动部110施加向上的力较大，使第一转动部110位于靠近第三磁铁的位置，在第一铰接件11相对于第二铰接件13转动时，主要克服第一转动部110和转杆1301、第三磁性件1303之间的摩擦力。

若该第二磁性件1302和第三磁性件1303对第一转动部110施加向上的力较小，使第一转动部110位于靠近第二磁铁的位置，在第一铰接件11相对于第二铰接件13转动时，主要克服第一转动部110和转杆1301、第二磁性件1302之间的摩擦力。

实施例2

本实施例也提供了一种铰接机构100，实施例1描述的技术方案同样适用于本实施例，实施例1已公开的技术方案不再重复描述。

请参考图2和图3，具体的，本实施例与实施例1的区别在于，该铰接机构100还包括缓冲组件15，第一铰接件11设置有第一凸起111，第二铰接件13设置有配合第一凸起111的凹槽131。

请参考图3，缓冲组件15包括盖合件151和复位件153，盖合件151位于凹槽131内且使凹槽131形成封闭的腔体，盖合件151可滑动的连接于凹槽131的侧面，复位件153的一端位于凹槽131的槽底，复位件153的另一端抵接盖合件151，复位件153令盖合件151具有远离槽底的运动趋势，铰接机构100具有第一凸起111嵌设于凹槽131内且使盖合件151相对靠近槽底的第一状态，以及第一凸起111脱离凹槽131且盖合件151相对远离槽底的第二状态。

该复位件153可以为弹簧、弹性板或其他弹性结构。

可选的，盖合件151的远离槽底的一侧设置有弹性缓冲层。

该弹性缓冲层可以为弹性塑料层或橡胶层，以减缓第一凸起111对盖合件151的冲撞。

在第二状态到第一状态的过程中，第一铰接件11需要克服复位件153对盖合件151施加的力，因此对第一凸起111有良好的缓冲作用，第一铰接件11在相对第二铰接件13转动时，由于增设有缓冲组件15，能起到一定的缓冲作用，使两个铰接件的磨损较小，且在转动时，噪音较小，两个铰接件作为一个整体使用时，隔音效果较佳。

可选的，在第二状态下，盖合件151到槽底的距离等于凹槽131的槽高。

具体而言，该盖合件151的表面和第二铰接件13的表面处于同一平面上，避免了外部杂物进入凹槽131内。在使用中，第一凸起111在接触盖合件151时，由于盖合件151和第二铰接件13处于同一平面下，两者接触较好，产生的噪音较小。

可选的，第一凸起111为凸条，第一铰接件11绕转动轴心线可转动的连接于第二铰接件13，第一凸起111沿转动轴心线的方向延伸。

如图2所示，该凸条的数量为两个，也可以为多个。

在这里，为了更好的达到缓冲效果，该凸条从第一铰接件11的一端延伸至另一端，也就是说该凸条的数量为1个，且长度小于第一铰接件11的长度，但是两者的长度近似相等。同理的，为了更好的配合盖合件151，该复位件153的数量为多个。当铰接机构100处于第一状态下时，第一铰接件11和第二铰接件13作为一个整体，隔音效果较佳。

可选的，凹槽131的槽底设置有盲孔1313，缓冲组件15还包括固定件155，固定件155嵌设于盲孔1313内，且与盲孔1313的底面固定连接，复位件153的一端和固定件155连接，复位件153的另一端和盖合件151连接，在第一状态下，盖合件151贴合槽底。

通过设置该盲孔1313，使得在第一状态下，盖合件151能够贴合该槽底，第一铰接件11和第二铰接件13贴合时作为一个整体，密封效果更好，隔音效果更佳。

请参考图4，可选的，凹槽131的侧面设置有滑槽1311，滑槽1311沿凹槽131的槽高方向延伸，盖合件151设置有配合滑槽1311的第二球状凸起1511。

通过设置第二球状凸起1511，使得盖合件151在凹槽131内相对滑动时，摩擦力更小，产生的噪音相对更小，使用效果较佳。

根据本发明实施例提供的一种铰接机构100，铰接机构100的工作原理是：

第一铰接件11相对第二铰接件13转动时，第一凸起111抵住盖合件151，盖合件151向凹槽131内滑动，由于该复位件153具有使盖合件151向凹槽131的外部移动的运动趋势，第一凸起111受到复位件153的阻力作用，减缓了第一凸起111对盖合件151的冲撞，使得第一铰接件11和第二铰接件13贴合时，过程较为平缓，使得第一铰接件11和第二铰接件13的磨损较小。

整个过程产生噪音较小，当铰接机构100处于第一状态时，第一铰接件11和第二铰接件13作为一个整体，隔音效果较佳。

实施例3

请参考图5，本实施例也提供了一种门组件200，其包括门本体21、门框23和上述提到的铰接机构100，第一铰接件11位于门本体21上，第二铰接件13位于门框23上。

请参考图6，门框23包括与第二铰接件13交叉设置的第一门框，第一门框设置有台阶部231，台阶部231包括相对垂直的第一侧2311和第二侧2313，门本体21设置有凹陷部211，第一侧2311设置有配合凹陷部211的第二凸起2310。

在上述提到的在第一状态下，门本体21和第二侧2313贴合，且第二凸起2310嵌设于凹陷部211内。

铰接机构100的结构可以参考实施例1或2，该门组件200具有铰接机构100的所有功能。

具体的，该门组件200包括上述提到的铰接机构100，通过设置该铰接机构100，该门组件200的门本体21在相对门框23转动时，噪音较小，有较好的缓冲效果，对门本体21的磨损较小，门本体21相对门框23关闭后，整个结构的隔音效果较佳。在门本体21相对门框23转动，使门组件200处于关闭状态时，由于有第二凸起2310和凹陷部211的配合，减缓了门本体21对门框23的冲击，整个过程产生的噪音较小。

可选的，第二凸起2310为凸条，第二凸起2310沿第二侧2313的长度方向延伸。

可选的，该门框23的相对于图中上下左右位置都可以设置凸条，该门本体21均可设置配合该凸条的凹陷部211。

综上所述，本发明提供了一种铰接机构100，由于增设有磁性件，两个铰接件在相对转动时，两个铰接件的摩擦较小，磨损较低，且在转动时，整个使用过程噪音较小，使用效果较佳。
