一种松子钳的制作方法

本发明属于科研工具领域，具体涉及一种松子钳。

背景技术：

松子的科学研究中，对松子胚芽的研究尤为重要，完好的松子胚芽需要从完好的胚乳中获取。实验室中是利用传统的钳子来破开松子的壳，获取松子的胚乳，但是松子壳很硬，破开松子壳剩余的余力容易对胚乳造成伤害，导致利用传统的钳子破壳获取完好胚乳的成功率很低。

技术实现要素：

为解决以上技术存在的问题，本发明提供一种破壳效果好、不易损伤胚乳的松子钳。

其技术方案为：

一种松子钳，包括钳柄和钳柄，钳柄和钳柄包括手柄、铰接部和钳尖部，手柄连接着铰接部，铰接部连接着钳尖部，钳柄和钳柄还包括半椭球槽和半破壳环，所述半椭球槽设置在钳柄和钳柄上的钳尖部接触面上，半椭球槽内设置有半破壳环。

进一步，所述半椭球槽内设置有橡胶层。

将待破壳的松子放入钳柄或钳柄的半椭球槽内用力压紧，橡胶层会将松子固定，防止松子脱落。用手压拢钳柄和钳柄，使钳柄和钳柄上的的半椭球槽结合，给半椭球槽内的松子施加压力，半椭球槽内的半破壳环作用于松子壳上，破开松子壳，使松子壳分为两半，而半椭球槽内的橡胶层与松子接触，受力后弹性收缩，不会使松子破裂。其中，钳柄或钳柄的半椭球槽接触后形成一个椭球，接触面的椭圆长轴为椭球的最长半径，椭圆短轴为椭球的最短半径，而两个半椭球槽内的半破壳环接触后形成的破壳椭圆长轴为椭球的中间长度的半径，破壳椭圆短轴为椭球的最短半径，这样能将松子很好的卡在半椭球槽内，同时更容易破开松子壳而不损伤到松仁。

进一步，还包括夹块、夹块和松壳分离器，钳柄的手柄靠近铰接部的内侧固定设置有夹块，钳柄的手柄靠近铰接部的内侧固定设置有夹块，所述夹块和夹块内设置有1/4椭球槽，1/4椭球槽内设置有半破壳环，所述所述靠近夹块处的钳柄内侧或靠近夹块处的钳柄内侧设置有松壳分离器。

进一步，所述松壳分离器包括连接块、滑块、连接板、拉伸弹簧、销杆、转轴、扭簧架、扭簧、滑槽和松子夹，所述连接块一端固定设置在钳柄上，连接块另一端上方和滑块上方固定设置有连接板，两块连接板之间设置有销杆，销杆一端穿通其中一块连接板，两块连接板之间设置有拉伸弹簧，连接块和滑块之间设置有扭簧架，扭簧架靠近滑块的一侧上设置有滑槽，滑块设置在滑槽内，所述转轴穿过扭簧架设置，处于扭簧架内部的转轴外设置有扭簧，转轴一端设置有松子夹。

进一步，所述夹块和夹块内的1/4椭球槽内设置有橡胶层。

进一步，所述销杆穿通连接板的一端上设置有限位块，取下扭簧架时，防止拉伸弹簧过程中销杆脱离连接板。

进一步，所述转轴上与设置有松子夹相对的一端设置有手持部，方便拉动或旋转转轴。

进一步，所述钳柄内侧对应松壳分离器的位置处设置有限位柱，防止用力过大伤害到松子中的胚乳。

进一步，所述松子夹包括上夹套、下夹套、1/4椭球夹槽、滑动腔、滑动块、压缩弹簧和连接轴，所述上夹套和下夹套内设置有1/4椭球夹槽，上夹套一端固定设置有滑动块，滑动块上设置有连接轴，所述下夹套一端上方设置有立柱，立柱内设置有滑动腔，所述滑动块与滑动腔滑动配合，滑动块上的连接轴上端穿通立柱上方，滑动块与滑动腔上端之间设置有压缩弹簧。

进一步，所述1/4椭球夹槽内设置有防滑胶圈。

其中，夹块和夹块内的1/4椭球槽与松子夹的上夹套、下夹套内的1/4椭球夹槽为全等的1/4椭球状槽体。夹块和夹块内的1/4椭球槽接触后形成一个半椭球，松子夹的上夹套、下夹套内的1/4椭球夹槽接触后形成一个半椭球。夹块和夹块内的1/4椭球槽接触后形成的半椭球与松子夹的上夹套、下夹套内的1/4椭球夹槽接触后形成的半椭球接触后形成一个椭球。这样能迎合松子形状，牢固的夹住松子，有效的破开松子壳。

待破壳的松子也可以放入夹块的1/4椭球槽内，利用1/4椭球槽内的橡胶层固定，同时利用松子夹的上夹套和下夹套夹住另一半露在外边的松子，用手压拢钳柄和钳柄，使夹块和夹块内的1/4椭球槽结合，利用1/4椭球槽内的半破壳环破开松子壳。然后小角度左右旋转转轴，使松子夹内的松子壳与使块和夹块内的松子壳完全脱离，扭簧能帮助转轴恢复原位。接着拉住转轴末端，使松子夹、转轴和扭簧架沿着滑块发生一段位移，使松壳完全分离，此时胚乳会随松子夹内的松壳一起拉出或者留在夹块和夹块内。若是胚乳随松子夹内的松壳一起拉出，则拉伸两块连接板之间的拉伸弹簧，使滑块与扭簧架脱离，取下松子夹、转轴和扭簧架，利用专用工具完好的取下胚乳，再压缩松子夹内的压缩弹簧，取出1/4椭球夹槽内的松子壳，最后再将松子夹、转轴和扭簧架装回连接块和滑块之间。若是胚乳留在夹块和夹块内，则移开松子夹，用用工具完好的取下胚乳，再松开钳柄和钳柄，取出夹块和夹块内松子壳。

本发明的有益效果：

本发明结构新颖，破壳获取完好胚乳的成功率很高；钳尖部的半椭球槽能快速破开松子壳，破壳效率高，不易伤害到胚乳；夹块和夹块能破开并分离松子壳，取出胚乳时不经过人手接触，防止胚乳受到污染，提高了研究的准确性。

附图说明

图1为闭合时的松子钳结构示意图；

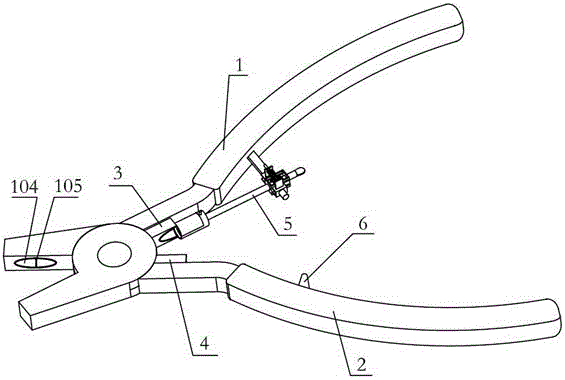

图2为打开时的松子钳结构示意图；

图3为钳柄的结构示意图；

图4为松壳分离器的结构示意图；

图5为松子夹的内部剖视图；

其中，1-钳柄，101-手柄，102-铰接部，103-钳尖部103，104-半椭球槽，105-半破壳环，2-钳柄，3-夹块，301-1/4椭球槽，302-半破壳环，4-夹块，5-松壳分离器，501-连接块，502-滑块，503-连接板，504-拉伸弹簧，505-销杆，506-转轴，507-扭簧架，508-滑槽，509-松子夹，591-上夹套，592-下夹套，593-1/4椭球夹槽，594-滑动腔，595-压缩弹簧，596-连接轴，510-限位块，511-手持部，6-限位柱。

具体实施方式

一种松子钳，包括钳柄1和钳柄2，钳柄1和钳柄2包括手柄101、铰接部102和钳尖部103，手柄101连接着铰接部102，铰接部102连接着钳尖部103，钳柄1和钳柄2还包括半椭球槽104和半破壳环105，所述半椭球槽104设置在钳柄1和钳柄2上的钳尖部103接触面上，半椭球槽104内设置有半破壳环105。

所述半椭球槽104内设置有橡胶层。

还包括夹块3、夹块4和松壳分离器5，钳柄1的手柄101靠近铰接部102的内侧固定设置有夹块3，钳柄2的手柄101靠近铰接部102的内侧固定设置有夹块4，所述夹块3和夹块4内设置有1/4椭球槽301，1/4椭球槽301内设置有半破壳环302，所述靠近夹块3处的钳柄1内侧或靠近夹块4处的钳柄2内侧设置有松壳分离器5。

进一步，所述松壳分离器5包括连接块501、滑块502、连接板503、拉伸弹簧504、销杆505、转轴506、扭簧架507、扭簧、滑槽508和松子夹509，所述连接块501一端固定设置在钳柄1上，连接块501另一端上方和滑块502上方固定设置有连接板503，两块连接板503之间设置有销杆505，销杆505一端穿通其中一块连接板503，两块连接板503之间设置有拉伸弹簧504，连接块501和滑块502之间设置有扭簧架507，扭簧架507靠近滑块502的一侧上设置有滑槽508，滑块502设置在滑槽508内，所述转轴506穿过扭簧架507设置，处于扭簧架507内部的转轴506外设置有扭簧，转轴506一端设置有松子夹509。

所述夹块3和夹块4内的1/4椭球槽301内设置有橡胶层。

所述销杆505穿通连接板503的一端上设置有限位块510。

所述转轴506上与设置有松子夹509相对的一端设置有手持部511。

所述钳柄2内侧对应松壳分离器5的位置处设置有限位柱6。

所述松子夹509包括上夹套591、下夹套592、1/4椭球夹槽593、滑动腔594、滑动块、压缩弹簧595和连接轴596，所述上夹套591和下夹套592内设置有1/4椭球夹槽593，上夹套591一端固定设置有滑动块，滑动块上设置有连接轴596，所述下夹套592一端上方设置有立柱，立柱内设置有滑动腔594，所述滑动块与滑动腔594滑动配合，滑动块上的连接轴596上端穿通立柱上方，滑动块与滑动腔594上端之间设置有压缩弹簧595。

所述1/4椭球夹槽593内设置有防滑胶圈。
